先导式燃气压力调节装置结构设计

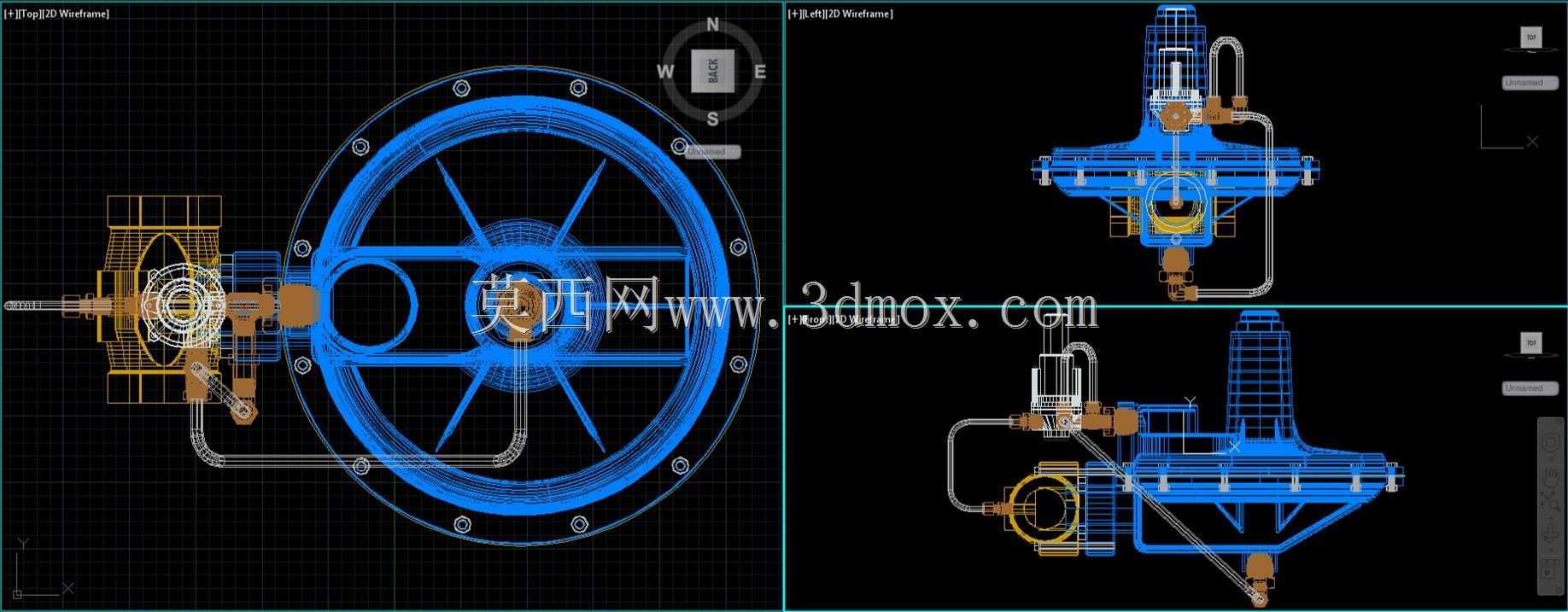

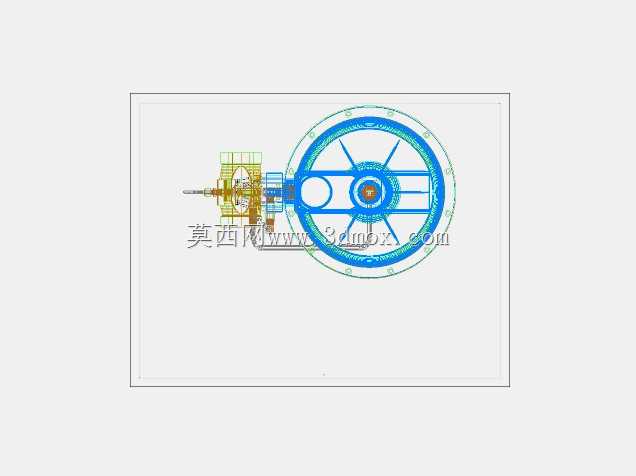

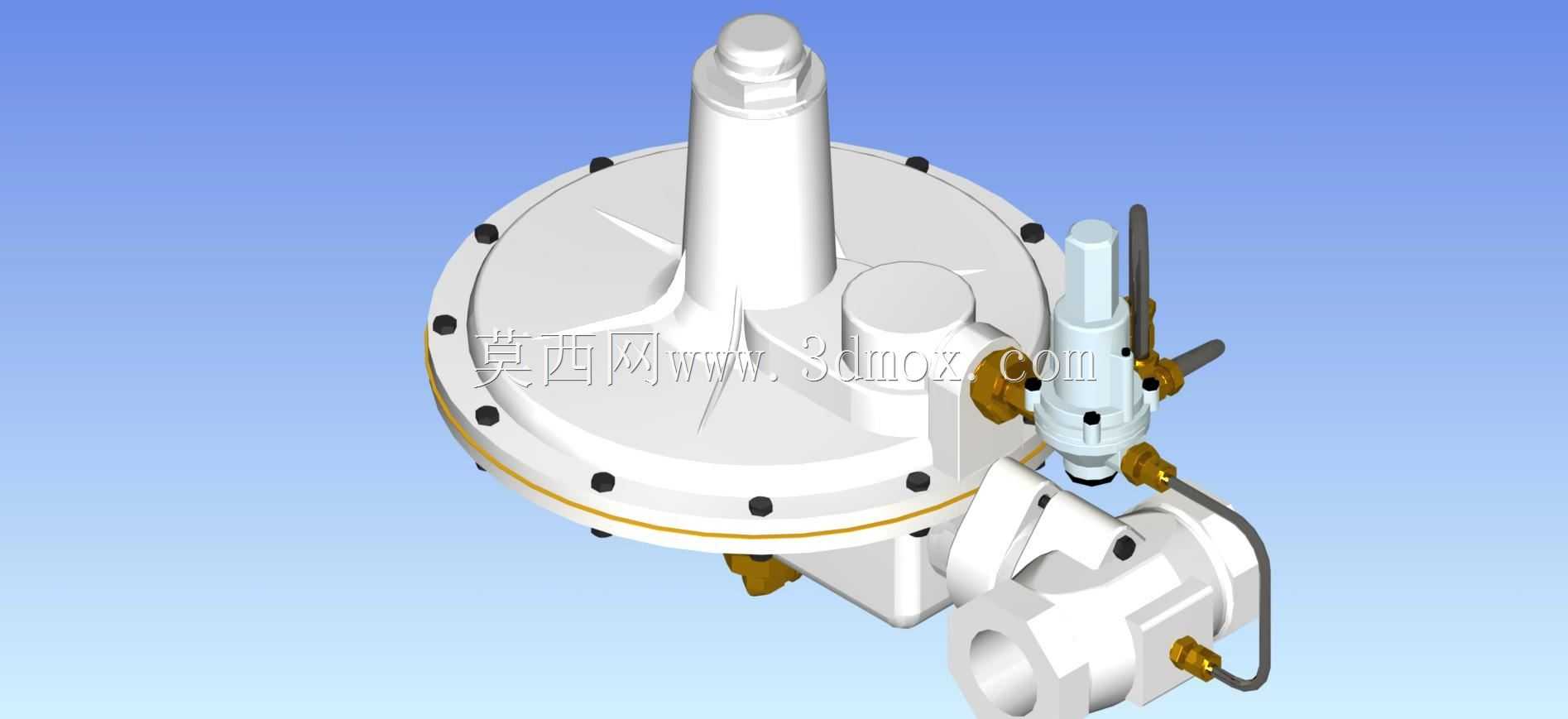

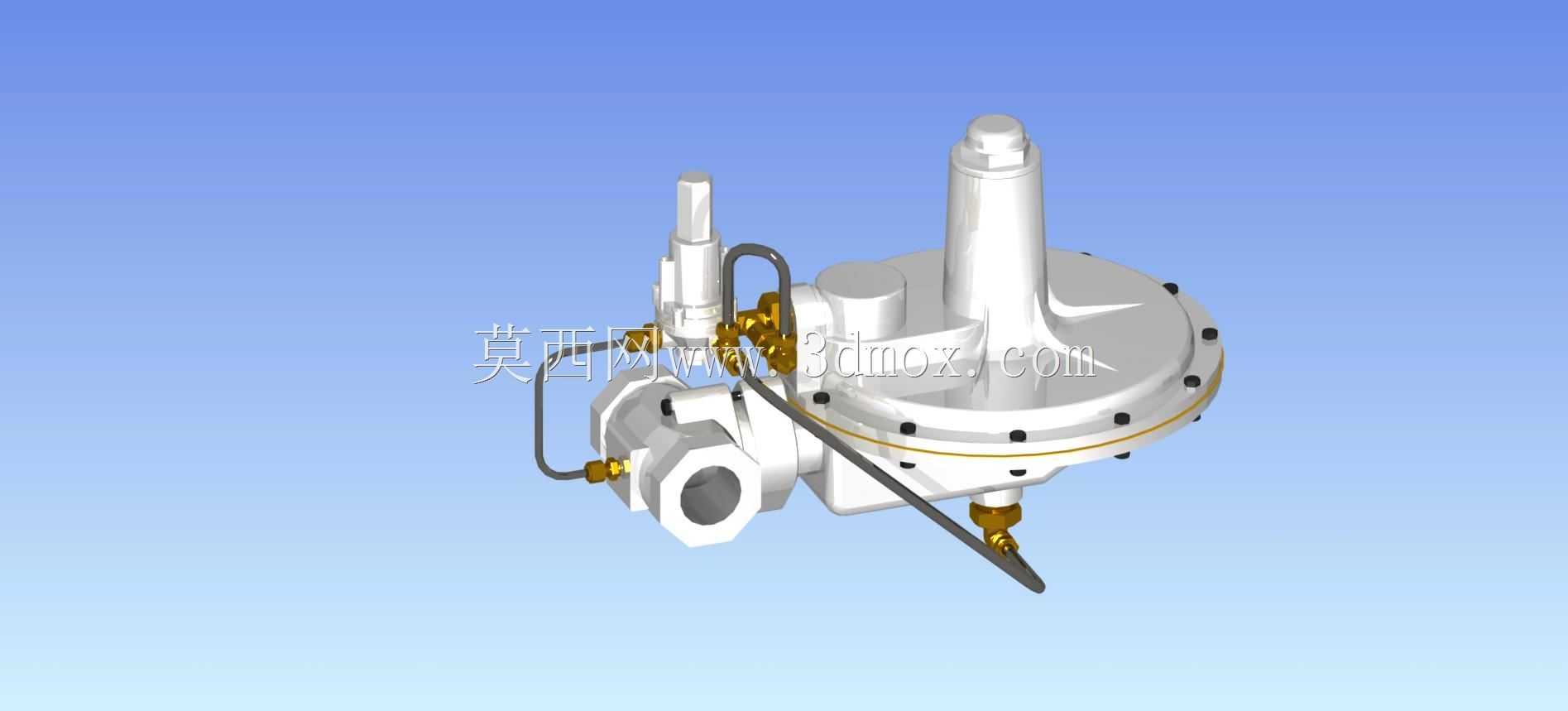

在城镇燃气管网、工业供气系统的调压站、楼栋调压箱以及工业炉窑供气支路中，这类先导式压力调节装置是保障下游供气压力稳定的核心部件，区别于直接作用式调压器，它依靠先导级的压力反馈放大作用，能在进口压力波动、下游用气量剧烈变化的工况下，依然维持出口压力在极小的偏差范围内，避免压力骤升冲坏下游用气设备，也能防止压力过低导致燃烧不充分、供气中断等问题。从结构设计来看，模型还原了主调压膜头、先导控制阀、信号取压管、主阀阀体的完整装配关系，主膜头采用大直径膜片设计，能感知极微小的下游压力变化，通过顶杆机构带动主阀瓣做升降动作，调整主阀口的通流面积；先导阀集成在主膜头侧方，通过细径引压管连通下游管路，当出口压力偏离设定值时，先导阀先动作调整主膜片上腔的控制压力，再驱动主阀完成开度调节，这种两级动作的设计，相比直接作用式调压器，调压精度能提升一个量级，同时适合更大流量、更高压差的应用场景。设计过程中充分考虑了安装边界的适配性，阀体进出口采用标准法兰连接结构，法兰端面的螺栓孔位、密封面尺寸符合通用管路连接规范，可直接对接同通径的燃气输送管道；主膜头顶部的调节螺杆用于设定出口压力值，预留了足够的操作空间，方便现场调试人员旋转调整弹簧预紧力，侧方的先导阀组件、取压管路的布局避开了安装时的螺栓操作空间，不会出现安装工具无法伸入的问题。整体外形上，主膜头为立式圆柱结构，下部阀体为角式或直通式流道结构，所有外露的紧固件、引压接头都做了规整布局，既保证内部流道的压损最小化，也让外部结构紧凑，减少现场安装所需的空间占用，同时兼顾了日常维护时的部件拆装便利性，无需整体拆卸阀体即可完成膜片更换、阀瓣密封面检修等常规维护操作。
