管道式驱动阻尼调节风门结构设计

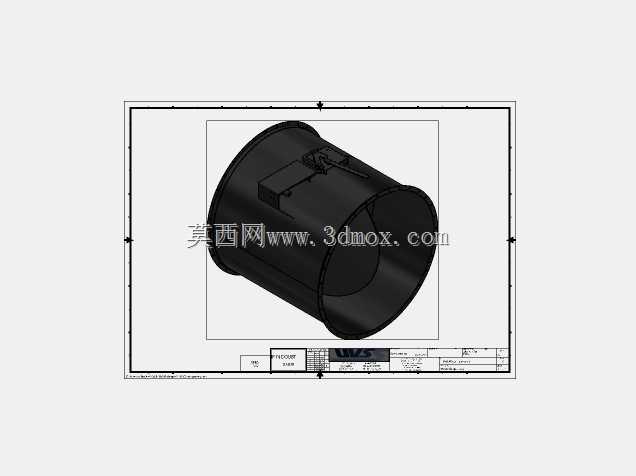

在商用通风系统、工业除尘管路、暖通空调送排风分支、实验室排风系统的实际工况里，经常会遇到管路风压波动、支路风量分配不均、末端风口风速超标的问题，这类驱动阻尼调节风门就是为解决这类管路流体控制需求设计的直装式调节部件。不同于传统手动插板阀、百叶调节阀需要人工到现场操作调整，这款阻尼调节风门采用筒式直连结构，整体外形和同规格通风管道保持一致的通径设计，安装时不需要额外做变径转接，直接和两端的螺旋风管、焊接风管通过法兰或者抱箍对接即可，安装边界完全匹配常规通风管路的安装尺寸，不会额外占用管路的纵向安装空间，对于吊顶内敷设的通风管路、设备夹层内的紧凑安装场景适配性很强。

从结构设计逻辑来看，这款风门的核心调节部件集成在筒体侧壁的驱动盒内，没有外露的连杆、摇臂结构，一方面避免了管路内输送带粉尘的气流时，粉尘卡滞调节铰接点的问题，另一方面也减少了外部磕碰、积灰对驱动部件的影响，日常运维不需要频繁清理铰接位置的积尘。筒体内部的阻尼调节片采用和筒体内径匹配的弧面结构，当调节片处于全开位置时，调节片完全贴合筒体内壁，不会在管路内形成突出的阻流结构，最大程度降低全开状态下的管路风阻，减少通风系统的额外压损，降低风机的运行负载。当需要调整支路风量时，驱动部件带动调节片绕中心转轴转动，通过改变调节片的开合角度来调整管路的通流截面积，配合阻尼结构可以让调节片停留在任意开合角度，不会因为管路内的气流风压冲击出现角度偏移、风量漂移的问题，这也是阻尼结构在这类调节部件上的核心作用——既可以实现角度的无级调节，又能依靠阻尼力矩抵消气流脉动带来的冲击，保证风量调节后的稳定性。

在实际选型应用中，这类风门常被用在多支路并联的通风系统里，比如商场的各楼层送风支路、工厂车间的岗位送风点位、除尘系统的各吸尘口支路，系统调试阶段可以通过调整每个支路的风门开合角度，平衡各支路的阻力，让每个末端点位的风量达到设计值，避免出现近风机端风量过大、远风机端风量不足的水力失调问题。和电动调节风门相比，这款带阻尼的手动调节风门不需要布设控制线路、不需要配套电控系统，成本更低，适合那些不需要频繁远程调节、只在系统调试或者季节切换时调整开度的场景，后期维护也不需要排查电路、传感器故障，只需要定期检查转轴的转动顺畅度即可。

建模过程中，筒体部分采用薄壁卷圆结构设计，壁厚匹配常规通风管道的板材厚度，既保证结构强度，又不会过度增加部件自重；侧壁的驱动盒做了圆弧过渡处理，避免直角位置积尘，同时驱动盒和筒体的连接位置做了密封结构设计，防止管路内的气流从连接缝隙泄漏，影响风量调节的精度。调节片的转轴两端采用自润滑衬套支撑，不需要额外加注润滑油，长期使用也不会出现转动卡涩的问题，阻尼结构设置在驱动盒内部，和管路内的气流完全隔离，避免气流中的水汽、粉尘附着在阻尼结构上，导致阻尼力矩变化、调节手感变重或者定位失效的问题。

从安装边界来看，这款风门的筒体长度控制在常规风管节段的长度范围内，两端的连接法兰尺寸和同通径的标准风管法兰完全一致，安装孔位也和标准法兰匹配，替换原有管路的普通管段就可以完成安装，不需要重新设计管路支架、调整相邻管段的长度，对于现有通风系统的改造项目非常友好，不需要大规模拆装原有管路就能完成风量调节部件的加装。在实际使用中，这类风门可以适配圆形通风管路的绝大多数应用场景，不管是正压送风段还是负压排风段，依靠结构本身的密封性能和阻尼定位能力，都能稳定实现风量调节的功能，不会因为管路内的正负压力变化出现调节片自行转动、开度变化的问题。
