不等径侧出法兰连接通风管道T型三通

　　在工业通风除尘、物料气力输送、工艺排风系统的管路布设场景中，经常会遇到主管道需要分出一路小直径支管完成局部点位排风、补风或者物料分流的需求，常规等径三通无法适配主副管路通径差异较大的工况，强行变径拼接不仅会大幅提升管路沿程阻力，还容易在接口位置形成涡流区，造成粉尘堆积、风噪异常甚至管路堵塞的问题，这款不等边T型管件正是针对这类实际工程场景开发的管路连接件。

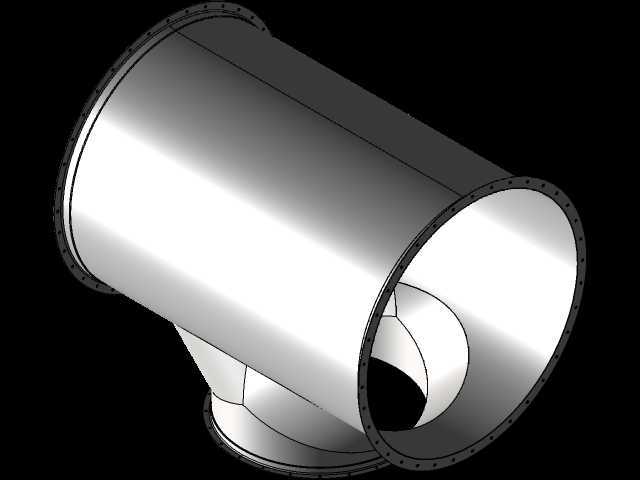

　　从结构设计逻辑来看，这款管件采用主管直通、支管斜向侧出的布局，区别于常规正三通支管垂直于主管的结构，支管与主管的连接位置做了平滑的圆弧过渡处理，流体经过分流位置时不会出现直角碰撞，能有效降低局部阻力系数，减少风机运行的能耗损失。主管两端均采用带螺栓孔的法兰连接结构，法兰端面的密封面平整度控制在合理公差范围内，现场安装时配合密封垫片即可实现可靠密封，避免管路漏风、漏料的问题，法兰盘上的螺栓孔采用均匀圆周排布，适配同通径的标准法兰对接，不需要现场重新打孔适配，能有效缩短现场施工的周期。

　　从安装边界来看，主管的通径尺寸匹配常规工业通风系统的主管道规格，支管通径小于主管，专门适配局部排风罩、小型料流支路的连接需求，管件整体的轴向长度控制在合理范围内，不会在管路中占用过长的安装空间，在狭窄的设备夹层、厂房顶部管路布设场景中也能顺利安装。支管的出口位置同样预留了法兰连接结构，可直接对接小直径管路或者末端排风设备，不需要额外加装变径接头，减少了管路的连接节点数量，也就降低了管路泄漏的风险点。

　　在实际使用场景中，这类不等径T型三通广泛应用在木工车间除尘系统、粮食加工气力输送线、化工车间工艺排风系统、焊接烟尘集中收集系统中：比如木工车间的主除尘管道沿着车间立柱布设，每台木工设备的除尘罩就可以通过这类异径三通接入主管道，不需要额外做变径处理，能保证每个吸风口的风速达到设计要求，避免木屑在管道内沉积造成管道堵塞；在粮食加工的气力输送线中，这类平滑过渡的三通结构可以减少粮食颗粒经过分流位置时的碰撞破碎率，降低物料输送过程中的损耗，同时也能避免颗粒长期冲刷管壁造成的局部磨损过快问题，延长管路的整体使用寿命。

　　设计过程中需要重点控制几个核心参数：首先是支管与主管的相贯线位置的过渡圆角，圆角半径过小会导致流体阻力骤增，圆角过大则会增加管件整体的外形尺寸，占用多余安装空间，需要结合常用工况的流速范围做最优匹配；其次是法兰盘的端面垂直度，若法兰端面与管道轴线垂直度超差，安装后会出现管路错位，强行对接会产生额外的安装应力，长期运行过程中容易在焊缝位置出现开裂泄漏；另外支管的倾斜角度也需要结合流体特性做优化，对于含尘气流或者物料输送场景，支管角度过小容易造成物料堆积，角度过大则会增加局部阻力，经过多轮仿真验证与实际工况测试，最终确定的倾斜角度可以兼顾低阻力与防积料的双重需求。

　　从建模实现的角度来看，这款管件的建模难点在于主管与支管的相贯面平滑处理，以及法兰盘螺栓孔的阵列排布，需要保证相贯位置的壁厚均匀一致，避免出现局部壁厚过薄影响结构强度，或者壁厚过厚造成材料浪费的问题；法兰盘上的螺栓孔位置需要与标准法兰的孔位完全对齐，否则现场安装时会出现螺栓无法穿入的问题，建模过程中需要严格遵循对应通径法兰的标准尺寸参数，保证互换性。管件整体采用薄壁壳体结构，在保证结构强度满足管路风压、物料冲击要求的前提下，尽可能控制整体重量，降低管路支架的承重负荷，也方便现场安装人员进行搬运与对接作业。
