带减重孔结构的传动链轮三维设计

项目分类:齿轮 发布时间:2024-12-23 ID:865989
  • 带减重孔结构的传动链轮三维设计
  • 带减重孔结构的传动链轮三维设计

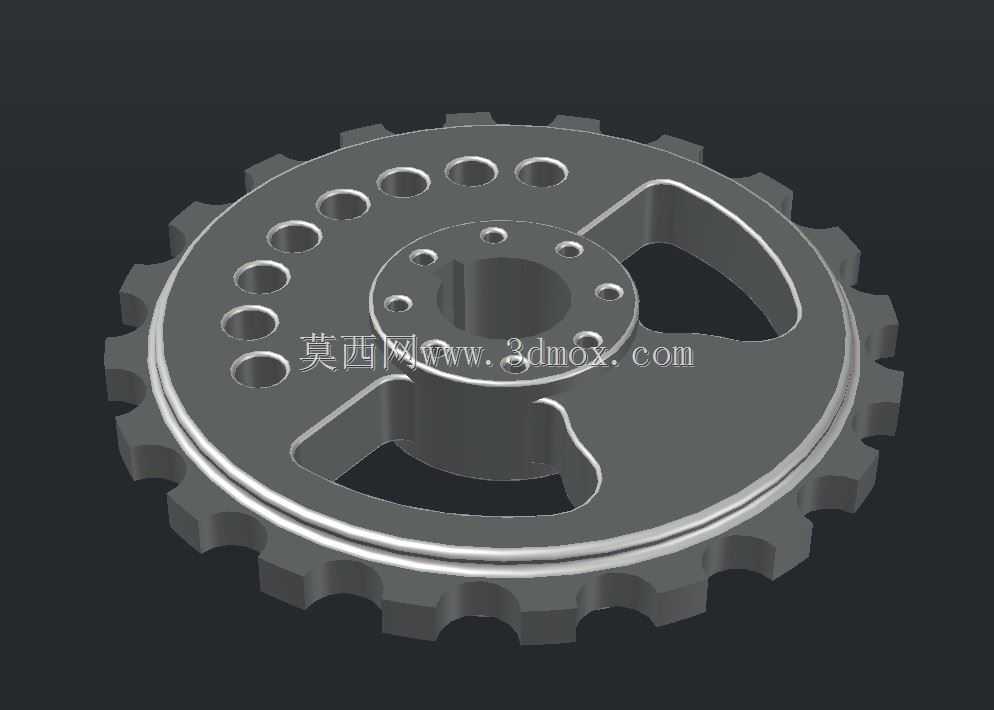

  这类带均匀减重孔的链轮结构,常应用在中小载荷的动力传输场景中,比如轻工输送线、小型动力设备的传动链路里,相比实心轮体,在保证轮体结构强度的前提下能有效降低自身转动惯量,减少设备启动阶段的动力损耗,也能降低长期运转过程中轮体自身的重量负载,适配对传动件自重有要求的设备安装场景。从结构设计逻辑来看,轮齿部分采用了标准的链啮合齿形,齿廓曲线经过适配对应规格链条的节距参数设计,能保证和链条滚子啮合过程中接触应力均匀分布,避免局部应力集中导致的齿面过早磨损,运转时啮合顺畅无卡滞,能有效降低传动过程中的冲击与噪音。

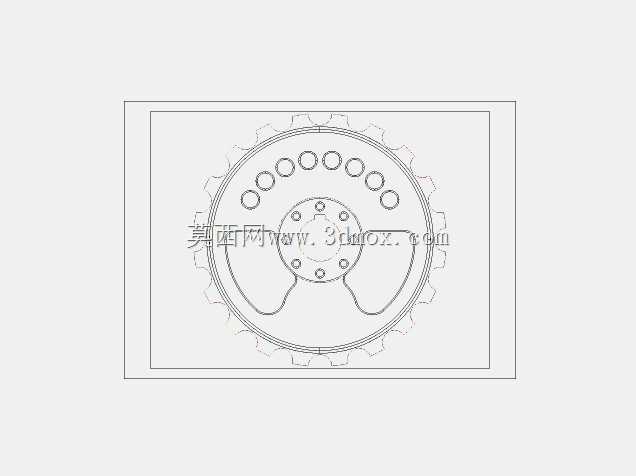

  轮体中部的安装轴孔采用了带键槽的配合结构,能和传动轴实现周向固定,传递额定扭矩,轴孔周边均匀分布的小尺寸螺栓孔,可用于安装轴向定位压盖,防止轮体在高速运转过程中出现轴向窜动,保证传动精度的稳定性。轮辐区域的设计采用了大弧形镂空加圆周均布圆孔的组合结构,弧形镂空的轮廓做了圆角过渡处理,避免直角结构带来的应力集中问题,圆周排列的减重孔直径经过强度校核,在轮体承受峰值扭矩时,孔边的应力值仍处于材料许用应力范围内,不会出现结构变形或开裂的问题。轮体的外缘和内圈都设计了凸台止口结构,外缘凸台能对啮合的链条起到侧向限位作用,防止链条在运转过程中出现脱链的问题,内圈凸台则能和安装位的轴承端面贴合,保证轮体的安装同轴度,减少运转时的径向跳动。

  从安装边界来看,这类链轮的轴向厚度适配常规标准链条的宽度尺寸,安装轴孔的公差采用基孔制过渡配合,能满足和常用规格传动轴的装配要求,轮体外径尺寸根据传动比要求匹配对应齿数,整体结构不需要额外做复杂的二次加工就能直接适配常规的链传动安装场景。在实际设备应用中,这类链轮常搭配张紧机构使用,轮体的轻量化设计能降低张紧结构的负载,延长张紧部件的使用寿命,同时轮体的镂空结构也能方便日常运维过程中观察啮合面的磨损情况,及时发现齿面磨损、链条拉长等问题,减少设备非计划停机的时间。设计过程中对轮齿的齿面硬度做了适配性考虑,齿部可通过表面淬火处理提升耐磨性能,轮体核心部分保持足够的韧性,能承受传动过程中的冲击载荷,避免轮体出现脆性断裂的问题。轮体上的减重孔除了降低自重的作用,也能在运转过程中带动周边空气流动,一定程度上带走啮合过程中产生的摩擦热量,降低齿面的工作温度,延长润滑脂的使用寿命,减少日常维护的频次。
