斜齿圆柱传动齿轮结构设计

在常规机械传动系统的布局中，斜齿圆柱齿轮的应用场景覆盖了从中小功率输送设备到机床主轴传动箱的多数平行轴传动工位，和直齿圆柱齿轮相比，斜齿轮的轮齿啮合过程是逐步切入、逐步脱离的，不会出现直齿传动常见的整齿突然加载带来的冲击振动，运行噪音更低，同时重合系数更大，单齿承受的瞬时载荷更小，更适合中高速、载荷存在小幅波动的传动工况。

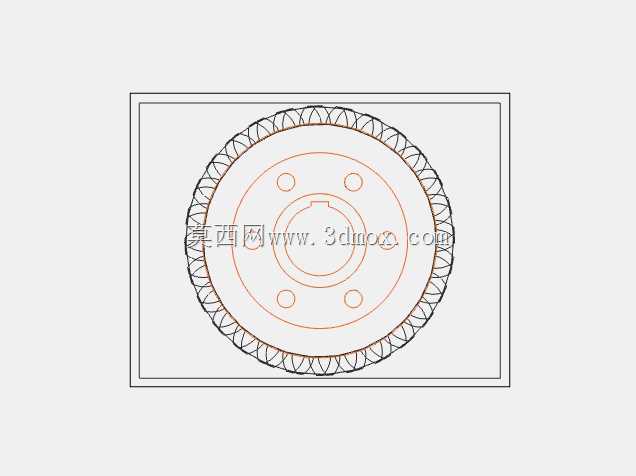

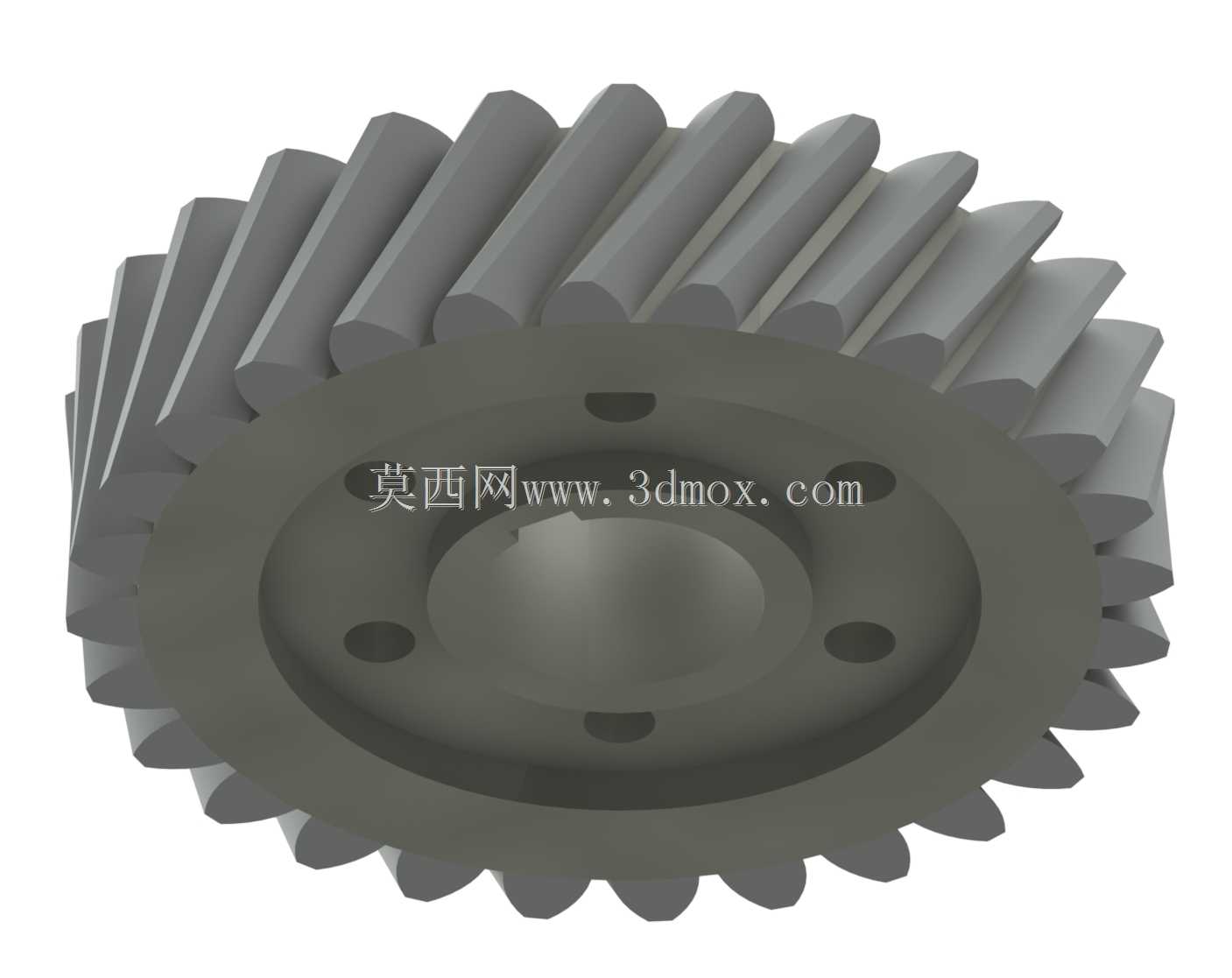

这款斜齿轮的设计首先围绕安装边界做了适配，中心轴孔采用基孔制公差设计，可直接与对应直径的传动轴通过平键实现周向固定，轮毂端面均匀分布的四个安装孔，既可以作为减重孔降低齿轮自身的转动惯量，减少传动启停阶段的惯性冲击，也可以穿过紧固螺栓与轴端挡圈或者相邻传动件实现轴向锁紧，避免齿轮在轴向上出现窜动，保证啮合位置的精度稳定。轮体部分采用辐板式结构，在保证轮体整体刚性的前提下，尽可能减少了实体材料的用量，降低了零件自重，对于长期连续运转的传动系统来说，更低的自重意味着更小的轴系负载，能有效延长支撑轴承的使用寿命。

齿形设计阶段，需要结合传动比要求确定齿数与模数，同时匹配配对齿轮的螺旋角参数，保证啮合时齿面接触线沿齿宽方向连续分布，避免出现边缘接触导致的齿面局部应力集中。齿宽的取值需要结合轴系的支撑跨距做校核，既要保证足够的接触面积传递额定扭矩，也要避免齿宽过大导致轴系挠曲变形时出现齿端偏载。齿顶部分做了标准的修缘处理，能减少啮合切入瞬间的动载荷，降低齿面胶合与点蚀的发生概率，齿根部分采用标准圆角过渡，避免应力集中导致的轮齿断裂风险。

实际装配过程中，需要先确认轴孔与传动轴的配合公差符合设计要求，装配前清理配合面的毛刺与杂质，通过压装或者热装的方式将齿轮固定到轴上的设计位置，再通过端面的安装孔锁紧固定件，装配完成后需要手动盘车检查啮合侧隙，保证侧隙处于合理区间，既不能因为侧隙过小导致运转卡滞、齿面异常磨损，也不能因为侧隙过大导致正反转切换时出现冲击空程。日常运维中，这类齿轮通常采用飞溅润滑或者压力喷油润滑，需要保证润滑油能充分进入啮合面，形成稳定的油膜，减少齿面的摩擦磨损，同时定期检查齿面的磨损情况，当出现点蚀、胶合或者齿形磨损超差时需要及时更换，避免故障扩大影响整个传动系统的运行。

从建模逻辑来看，这类齿轮的三维建模首先需要确定基准轴与基准端面，通过螺旋线扫描生成单个轮齿的实体，再通过圆周阵列完成全部轮齿的创建，之后切除轴孔、安装孔与辐板结构，最后对所有过渡位置做圆角处理，建模过程中需要保证齿形参数的准确性，尤其是螺旋角、模数、压力角这些核心参数，直接决定了后续齿轮啮合的运动精度，模型完成后可以通过干涉检查工具，模拟与配对齿轮的啮合过程，验证齿形设计是否存在干涉问题，为后续的加工制造提供准确的数字模型依据。
