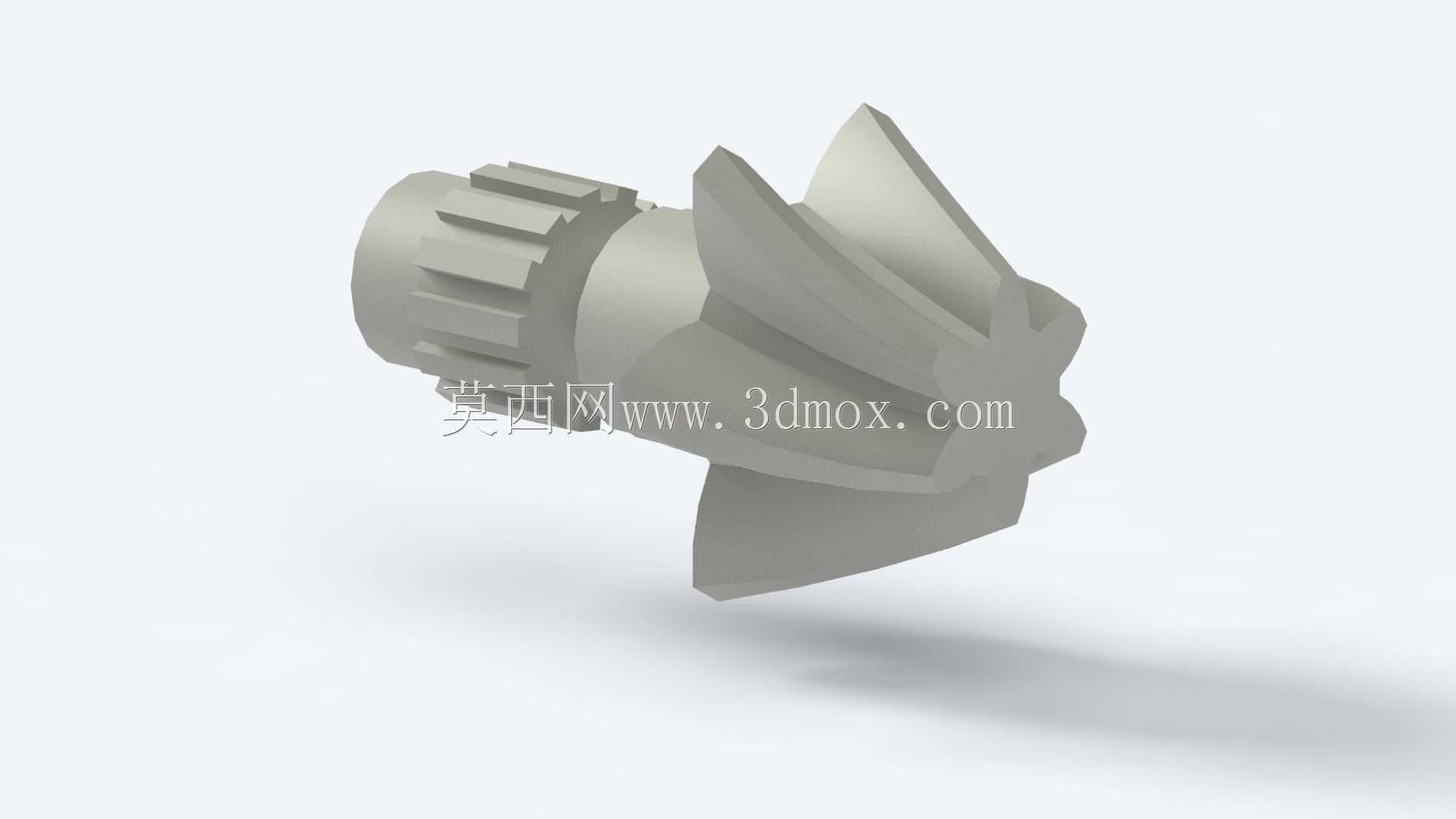

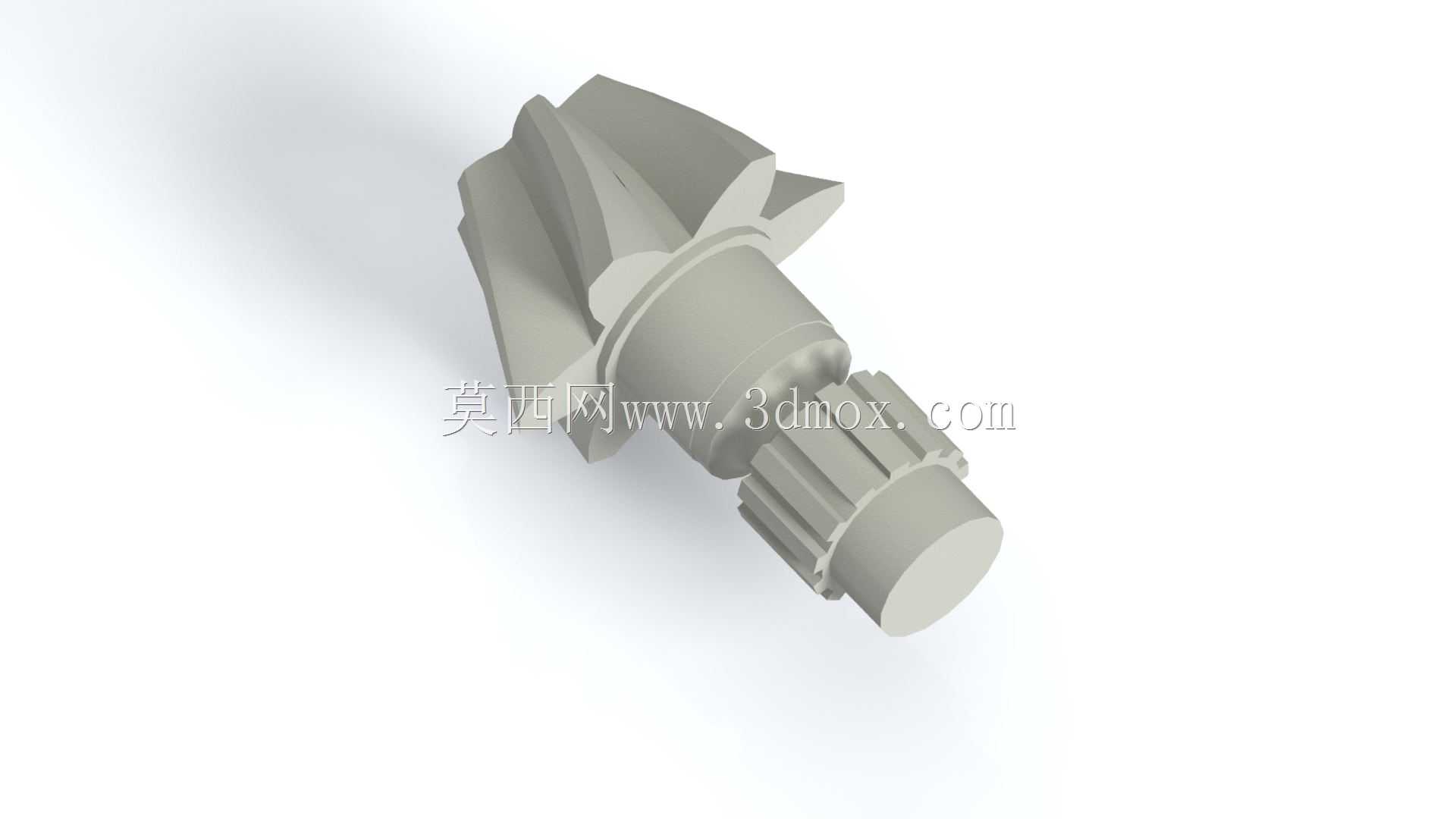

带花键轴段的斜齿锥齿轮传动件

　　这款斜齿锥齿轮的应用场景覆盖了需要相交轴动力传递的各类机械传动链路，常见于差速机构、角向传动箱、小型动力输出单元的核心传动位置，区别于直齿锥齿轮，斜齿的齿向设计能让啮合过程中齿面接触是逐步完成的，不会出现直齿啮合瞬间全齿接触带来的冲击，在中高速传动工况下的运行平稳性优势明显，能有效降低传动过程中的振动与噪音，适合对传动平顺性有一定要求的动力传输场景。从功能特性来看，该齿轮集成了花键连接轴段，不需要额外加装连接套或者键连接结构，直接通过花键副就能实现和配套轴件的周向固定，花键的多齿接触特性也让扭矩传递的承载能力比普通平键连接更高，能承受更大的瞬时冲击载荷，同时花键连接的对中性更好，能保证齿轮运转时的同轴度，减少偏心带来的齿面偏磨问题。

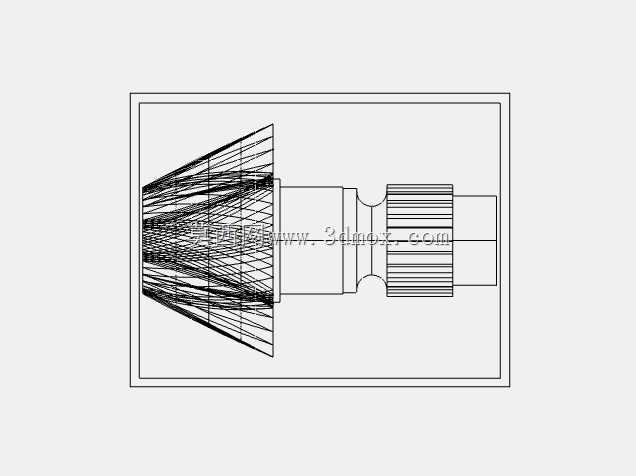

　　设计过程中首先要确定的是分锥角参数，这直接决定了相交轴的传动夹角，常规工况下多采用90度相交轴的参数匹配，齿形部分采用渐开线齿廓，斜齿的螺旋角选取需要平衡轴向力和承载能力，螺旋角过大会带来过大的轴向推力，对配套轴承的轴向承载要求提升，螺旋角过小则无法发挥斜齿啮合的平稳性优势，齿宽的选取也需要匹配模数参数，避免齿宽过大导致小端齿顶过薄，影响轮齿的结构强度。外形结构上，齿轮的轮齿部分位于轴段的一端，花键轴段做了等直径设计，轴端没有额外的凸台结构，安装时可以直接从传动箱的安装孔位穿入，轴向定位可以通过轴肩或者配套的卡簧槽实现，安装边界需要注意预留齿顶圆的回转空间，同时要保证花键配合段的长度和轴段长度匹配，避免出现安装干涉，齿面的啮合侧隙需要在装配时通过调整垫片厚度控制，侧隙过小会导致运转卡滞、齿面磨损加剧，侧隙过大则会出现传动回差，影响传动精度。

　　实际选型使用时，需要匹配配对齿轮的模数、齿数、螺旋角、压力角参数，保证啮合时的接触斑点位于齿面中部，沿齿高和齿长方向的接触比例符合传动精度要求，花键部分的配合公差需要选取过渡配合，既保证装配的便利性，又能避免运转时出现花键副的窜动，轮齿部分的材料通常选用渗碳淬火钢，齿面硬度达到HRC58-62就能满足常规动力传动的耐磨要求，芯部保持足够的韧性来承受冲击载荷。

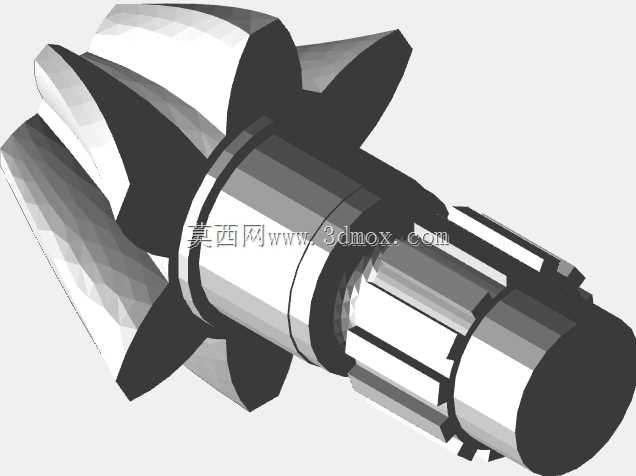

　　在建模过程中，齿形的生成需要先建立基锥、分锥、顶锥、根锥的基准曲面，通过渐开线方程生成单个齿的齿廓曲线，再沿螺旋线扫掠生成轮齿实体，阵列后和轴段、花键部分做布尔合并，花键的齿形采用矩形花键或者渐开线花键参数，根据实际传递扭矩的大小选取对应的花键规格，轴段的过渡位置做了圆角处理，避免应力集中导致的轴段断裂问题，整体结构没有多余的减重孔或者装饰结构，完全从功能实现角度出发，满足机械传动的实际使用需求。
