深沟球滚动轴承传动结构设计

做传动结构设计的工程师都清楚，旋转支撑部件的选型直接决定整套设备的运行寿命与维护周期，这类带一体式保持架的深沟球轴承，是中小载荷旋转工况里应用最广的支撑元件。从日常接触的民用家电电机，到工业产线的输送辊筒、中小型减速机输入输出轴，再到机床的辅助进给轴、农用机械的旋转传动位，只要是存在径向旋转载荷、附带少量轴向载荷的中低转速工况，都能看到这类轴承的应用场景。

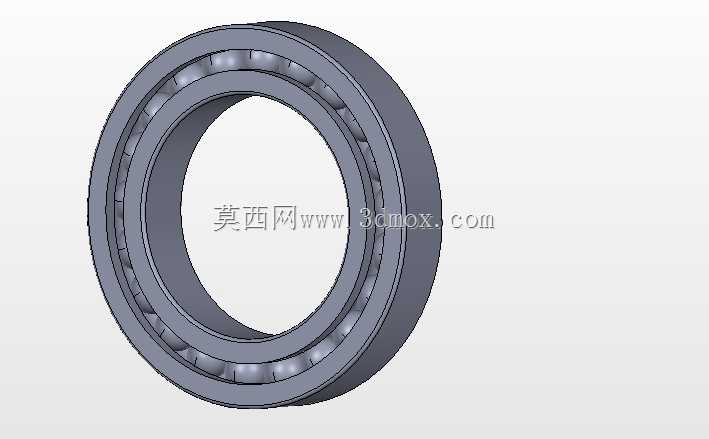

从结构功能上看，这套轴承采用内外圈双滚道设计，内圈与旋转轴做过盈配合随轴同步转动，外圈与设备轴承座做过渡配合起到固定支撑作用，中间均匀排布的钢质滚动体，将轴转动过程中的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的能量损耗与部件磨损。配套的浪形保持架将每颗滚动体均匀分隔在滚道对应位置，避免滚动体在运转过程中出现相互挤压、偏磨甚至卡滞的问题，保证每颗滚动体都能均匀承受径向载荷，不会出现局部应力集中导致的轴承提前失效。

做这类轴承的三维建模时，首先要明确核心安装边界尺寸：内圈的内径尺寸要匹配对应安装轴的轴径公差，通常选用k6级过盈公差保证配合紧密，不会出现轴与内圈相对滑动的跑内圈故障；外圈的外径尺寸要匹配轴承座的安装孔公差，多选用H7级过渡公差，既保证外圈安装后不会出现周向转动的跑外圈问题，也方便后期维护时的拆卸更换。轴承的整体宽度尺寸要匹配轴上的安装位空间，保证内圈能靠轴肩定位、外圈能靠轴承座端盖压紧，不会出现轴向窜动。建模过程中滚道的曲率半径是核心参数，要比滚动体的半径略大几个微米，既保证滚动体与滚道的接触应力在材料许用范围内，也预留出润滑脂的存储空间，避免运转过程中出现干摩擦。保持架的兜孔间隙也要控制在合理范围，间隙过小会卡滞滚动体增大运转阻力，间隙过大则会导致滚动体运转过程中出现晃动，增大运行噪音与振动值。

实际选型应用时，还要结合具体工况做适配调整：如果是粉尘较多的户外工况，要在轴承两侧加装橡胶密封盖，提前填充足量的锂基润滑脂，阻挡外部粉尘进入滚道磨损滚动体与滚道面；如果是高速运转的工况，要选用带冲压钢保持架的型号，同时适当放大滚道与滚动体的配合间隙，降低高速运转下的温升；如果是存在一定轴向冲击载荷的工况，要适当加大滚动体的直径，提升轴承的轴向承载能力。安装过程中也要注意，压装轴承时要均匀施加对应套圈的端面力，不能通过滚动体传递压装力，否则会造成滚动体表面压痕，直接导致轴承运转噪音增大、寿命大幅缩短。日常维护时要按照运行周期补充对应牌号的润滑脂，避免润滑脂失效后出现干磨，同时定期检查轴承的运转温升与振动值，出现异常及时排查更换，避免故障扩大影响整套设备的运行。
