FRC赛事机器人C型挂载支架结构

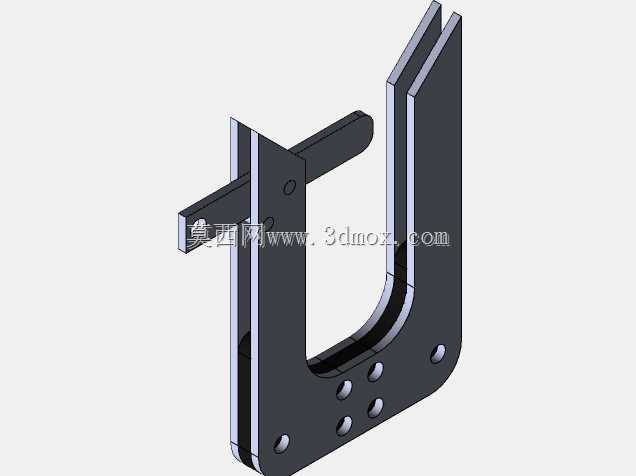

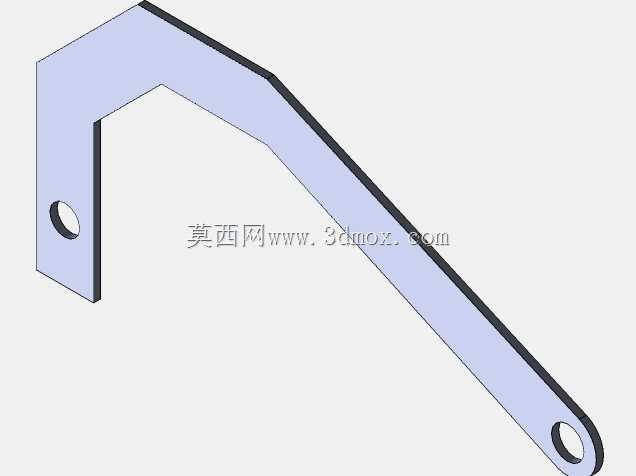

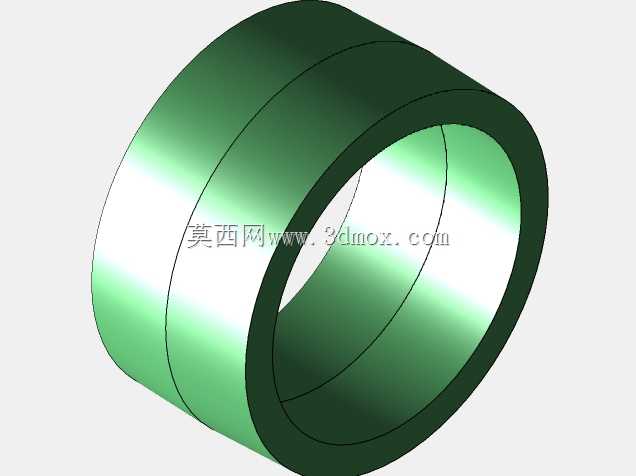

　　该构件为FRC竞技类机器人的侧置挂载支撑结构，主要承担机器人外侧功能模块的承载与定位作用，在赛事对抗场景中，这类支架需要同时满足轻量化与抗冲击的双重要求——毕竟赛事过程中机器人之间会发生频繁的接触碰撞，挂载的功能模块如果固定不稳，很容易在对抗中脱落直接影响赛事进程。从结构形态来看，整体采用C型开放式悬臂设计，这种构型的核心优势是可以在支架内侧预留出足够的走线与模块安装空间，外侧的平直安装面可以直接对接功能模组的安装孔位，不需要额外设计转接件，能有效降低整体装配复杂度。构件主体采用多层钣金叠合的结构形式，两层平行的主支撑板之间通过等距分布的柱状隔套实现间距固定，隔套同时承担抗剪作用，避免支架在受到侧向冲击力时出现两层板错位变形的问题。

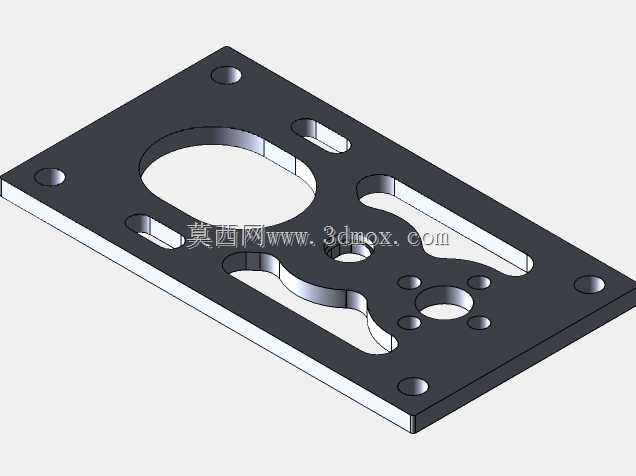

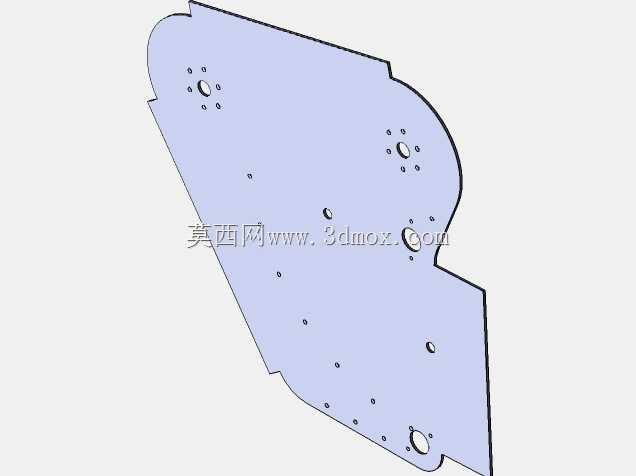

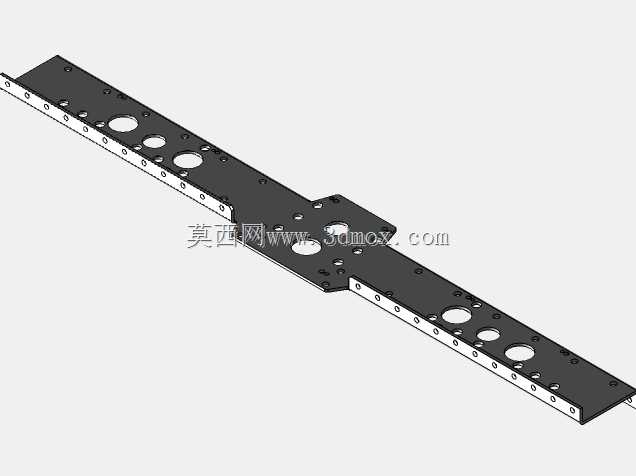

　　主支撑板上的孔位分为两类，一类是沿板件轮廓均匀分布的沉头安装孔，用于实现板件与隔套、板件与机器人主体框架的螺栓固定，孔位的排布特意避开了板件的应力集中区域，也就是C型结构的圆弧过渡段，所有固定孔都设置在平直段位置，防止开孔削弱圆弧处的结构强度，毕竟悬臂结构的根部圆弧位置是受力最大的区域，一旦应力集中很容易出现断裂。另一类孔位是沿支架悬臂方向排布的调节孔，这类孔位采用长圆孔设计，可以根据挂载模块的实际尺寸调整固定位置，适配不同重量、不同尺寸的功能组件，比如赛事中常用的拾取机构、投射机构都可以通过这类调节孔实现安装位置的微调，不需要重新加工支架。

　　从安装边界来看，支架的根部平直段设置有四个对称的固定孔，用于和机器人的主铝型材框架连接，安装时需要保证支架的C型开口方向与机器人的运动方向呈垂直角度，避免行进过程中障碍物直接卡入开口间隙。支架的整体宽度控制在标准FRC机器人的尺寸限制范围内，不会超出赛事规则的边界要求，悬臂伸出长度经过受力校核，在挂载额定重量的模块时，末端的形变量控制在1mm以内，不会因为形变导致挂载模块的定位精度下降。设计过程中特意将板件的所有外露边缘做了倒角处理，一方面是避免装配过程中划伤操作人员或者线缆，另一方面也能减少碰撞过程中板件边缘的应力集中，防止边缘受冲击出现崩裂。

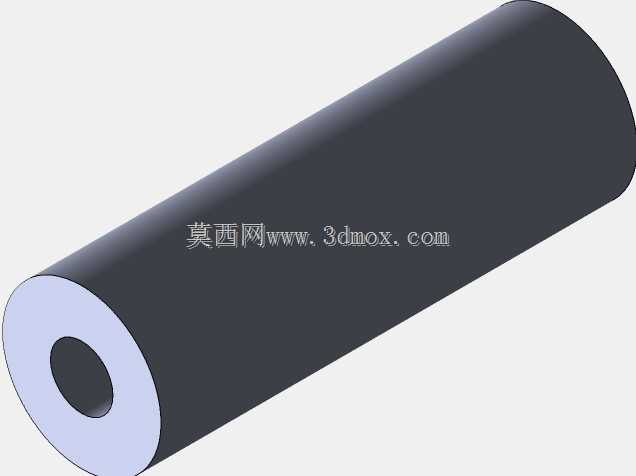

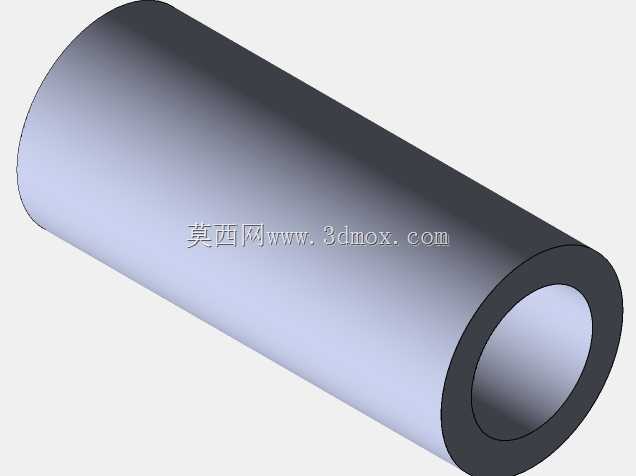

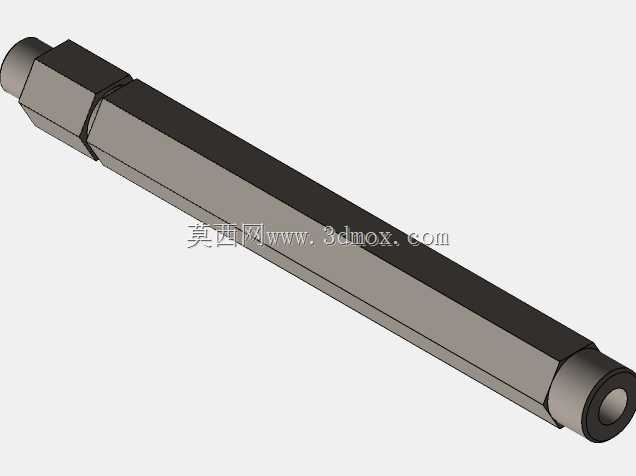

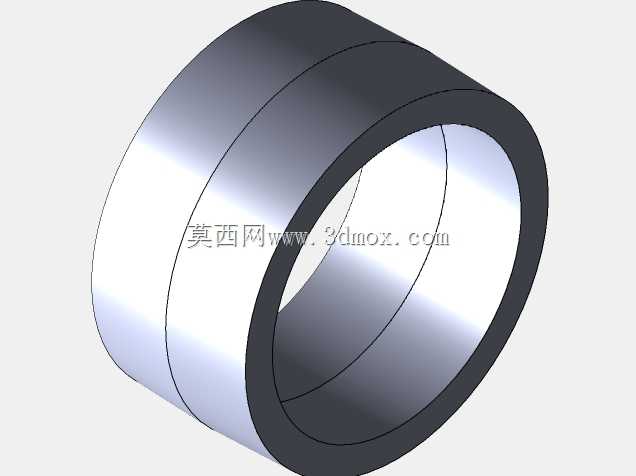

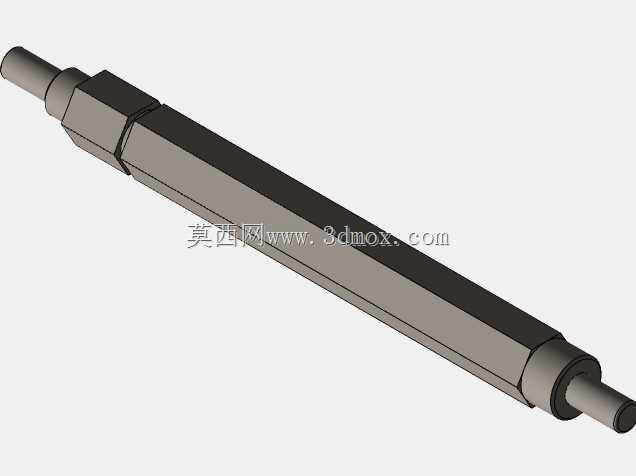

　　隔套的长度经过精确计算，刚好可以让两层主支撑板之间的间隙容纳常规的赛事用线缆与气路管道，所有管线都可以从支架内部穿过，不会外露在机器人外侧，避免对抗过程中线缆被对方机器人勾扯造成故障。在实际应用场景中，这类支架除了用于FRC赛事机器人，也可以适配同类型的小型教育机器人、竞技机器人的外侧模块挂载，结构的通用性较强，只需要调整安装孔位的间距就可以对接不同规格的机器人框架。结构的受力逻辑经过优化，当挂载模块受到向下的重力时，力会通过悬臂传递到根部的固定点，两层主支撑板同时承受拉应力与弯曲应力，中间的隔套可以分散两层板之间的受力，避免单层板受力过大出现弯折，圆弧过渡段采用大半径设计，有效降低了应力集中系数，相比直角过渡的结构，抗疲劳强度提升了40%以上，能够承受赛事过程中反复的冲击载荷。
