管夹式钣金折弯安装固定支座结构

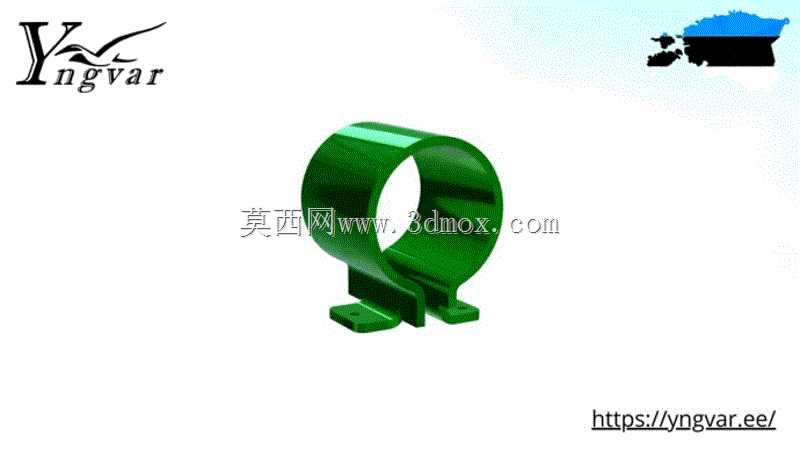

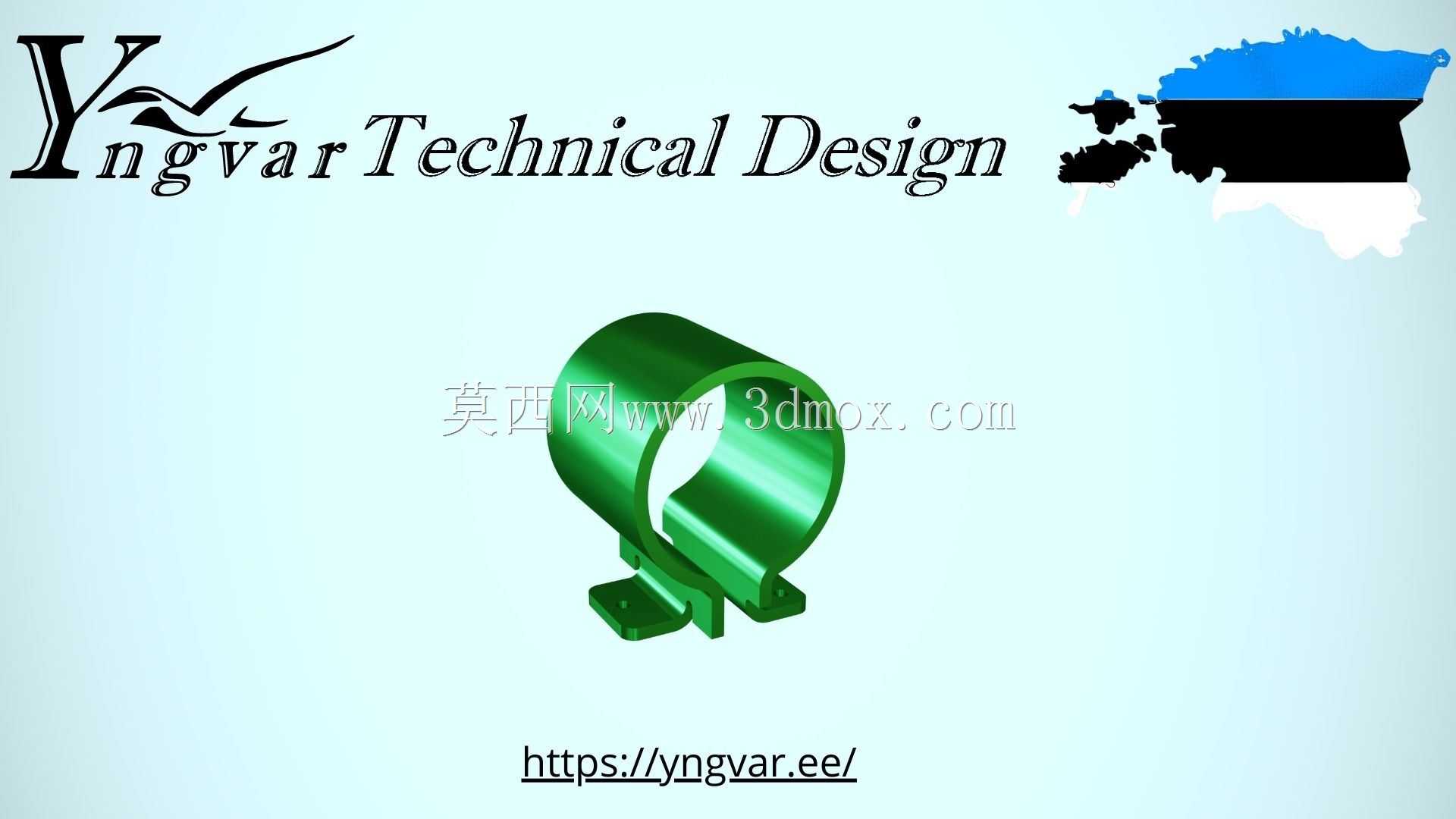

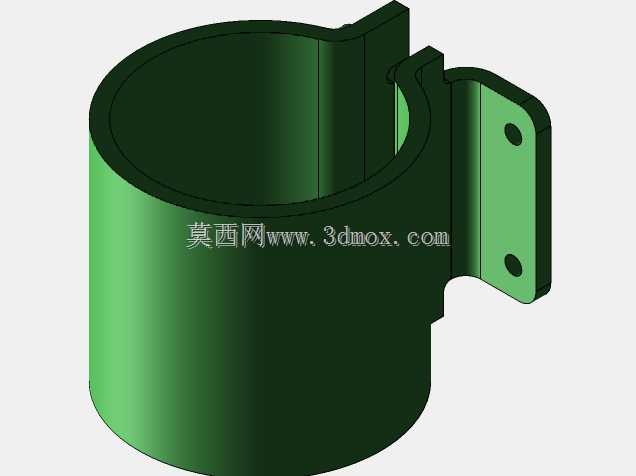

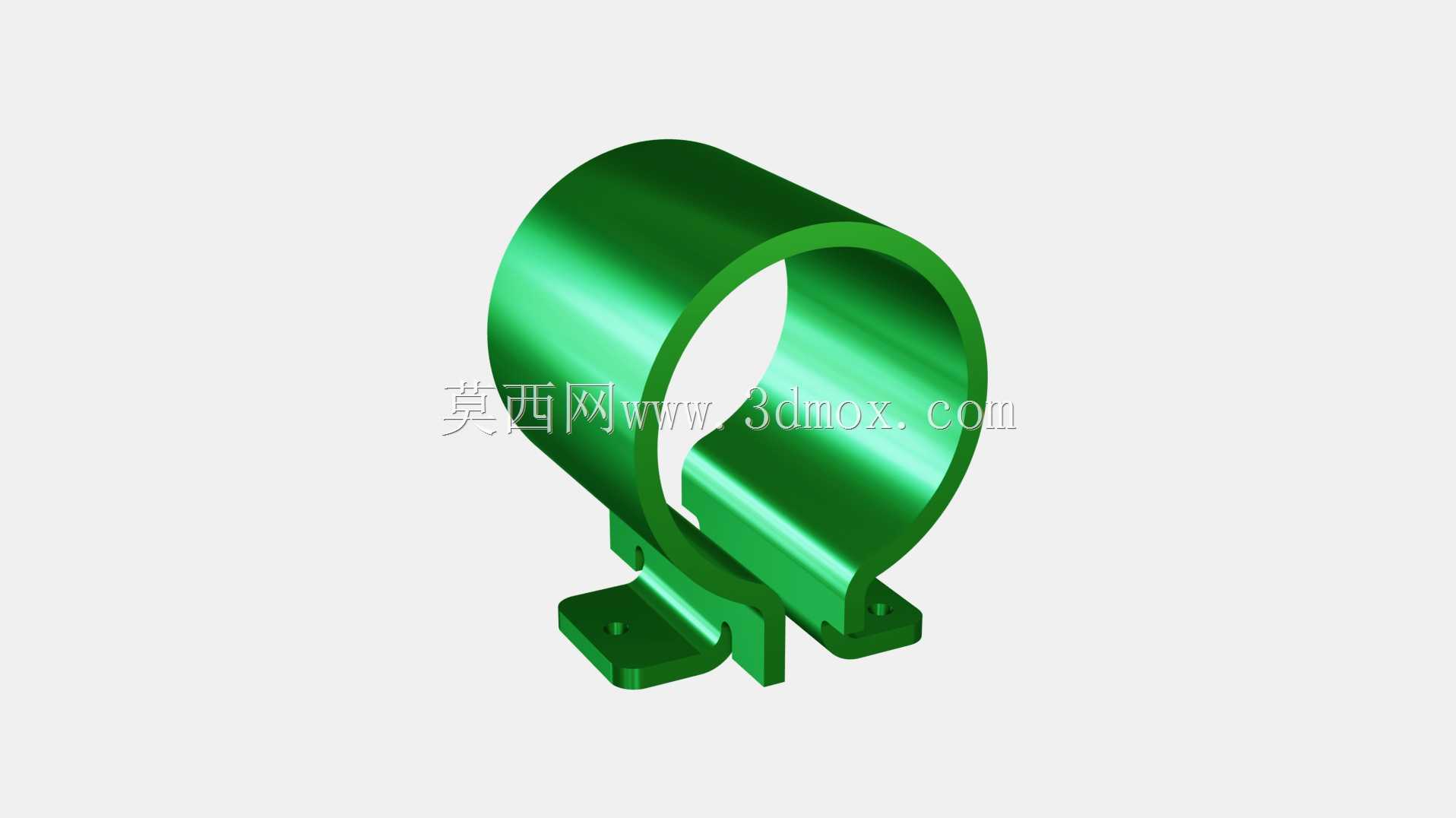

　　这类带环形抱合腔的钣金折弯固定件，常应用在电气柜内部布线、小型电源周边管线固定、低压配电组件的线束与小型管状元件定位场景中，日常设备运维、产线组装时，能快速完成圆柱类元件的位置锁定，避免设备运行过程中因振动产生管线移位、元件松脱的问题。从结构设计逻辑来看，整体采用单块钣金板材经激光切割落料后折弯成型，没有额外的焊接拼接工序，加工流程短，批量生产时一致性容易控制，也避免了焊接带来的变形、焊疤打磨等后续处理成本。上部的环形抱合腔内径匹配常用的小型圆柱类元件外径，抱合开口处预留了微小的弹性变形量，安装时不需要额外的紧固件就能实现初步卡合，后续如果需要更高的抱紧力，也可以在开口处预留的耳片位置加装螺丝锁紧，适配不同的安装紧固需求。

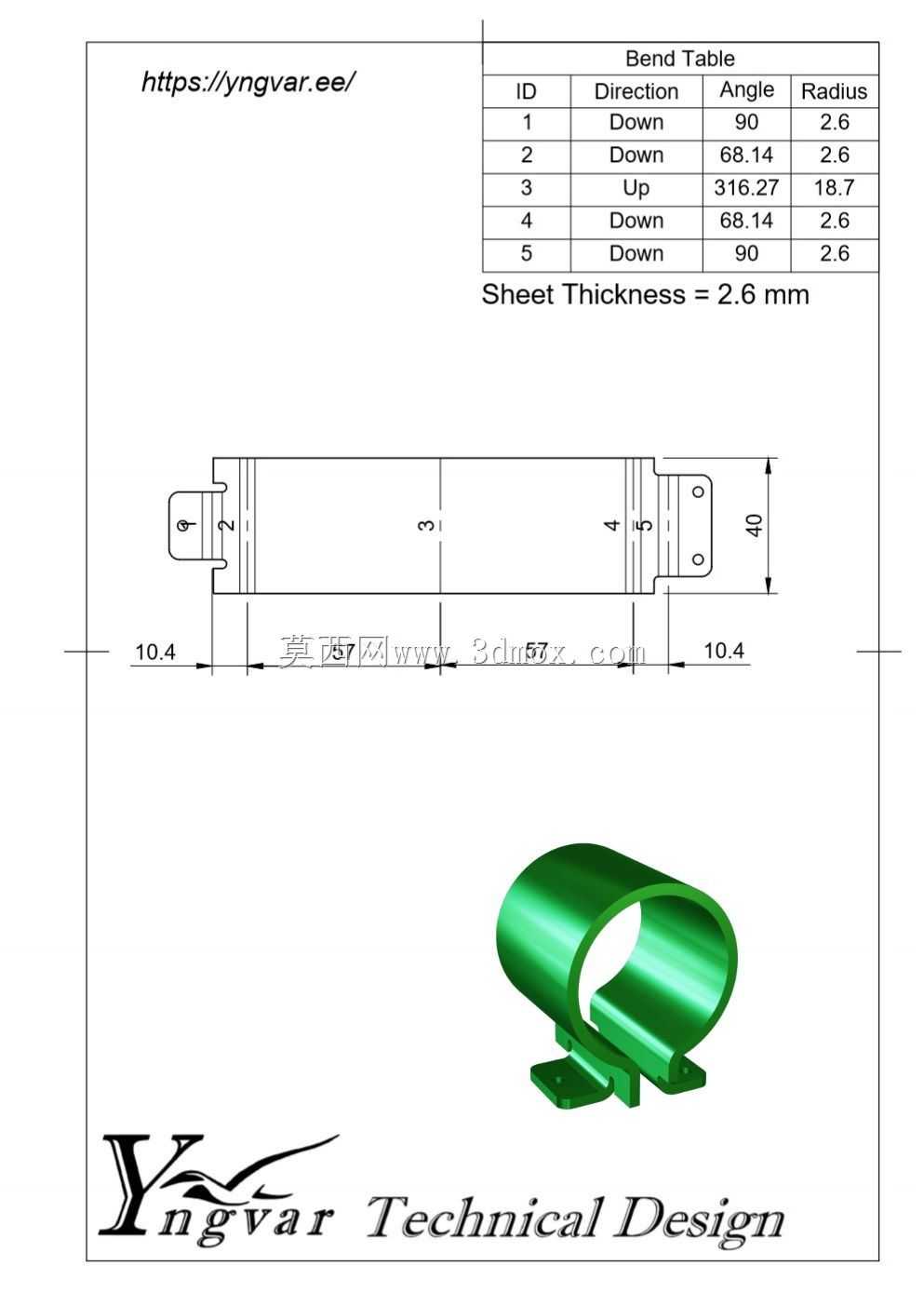

　　下部的两个安装脚是折弯后直接成型的，每个安装脚上都预制了安装孔，孔位间距符合常规的电气安装板、设备机架的安装孔位标准，安装时可以直接用螺丝穿过孔位固定在安装基面，不需要额外制作转接支架，能大幅减少现场安装的调整工作量。设计时特意控制了折弯半径，所有折弯处的内R角匹配板材厚度，避免折弯过程中出现板材开裂、外侧拉伸减薄过量的问题，同时折弯边的高度经过核算，既保证了环形抱合腔的结构强度，在承受侧向推力时不会出现变形张开，也不会过度占用安装空间，在狭小的电气柜内部、紧凑的设备腔体里也能顺利布置。

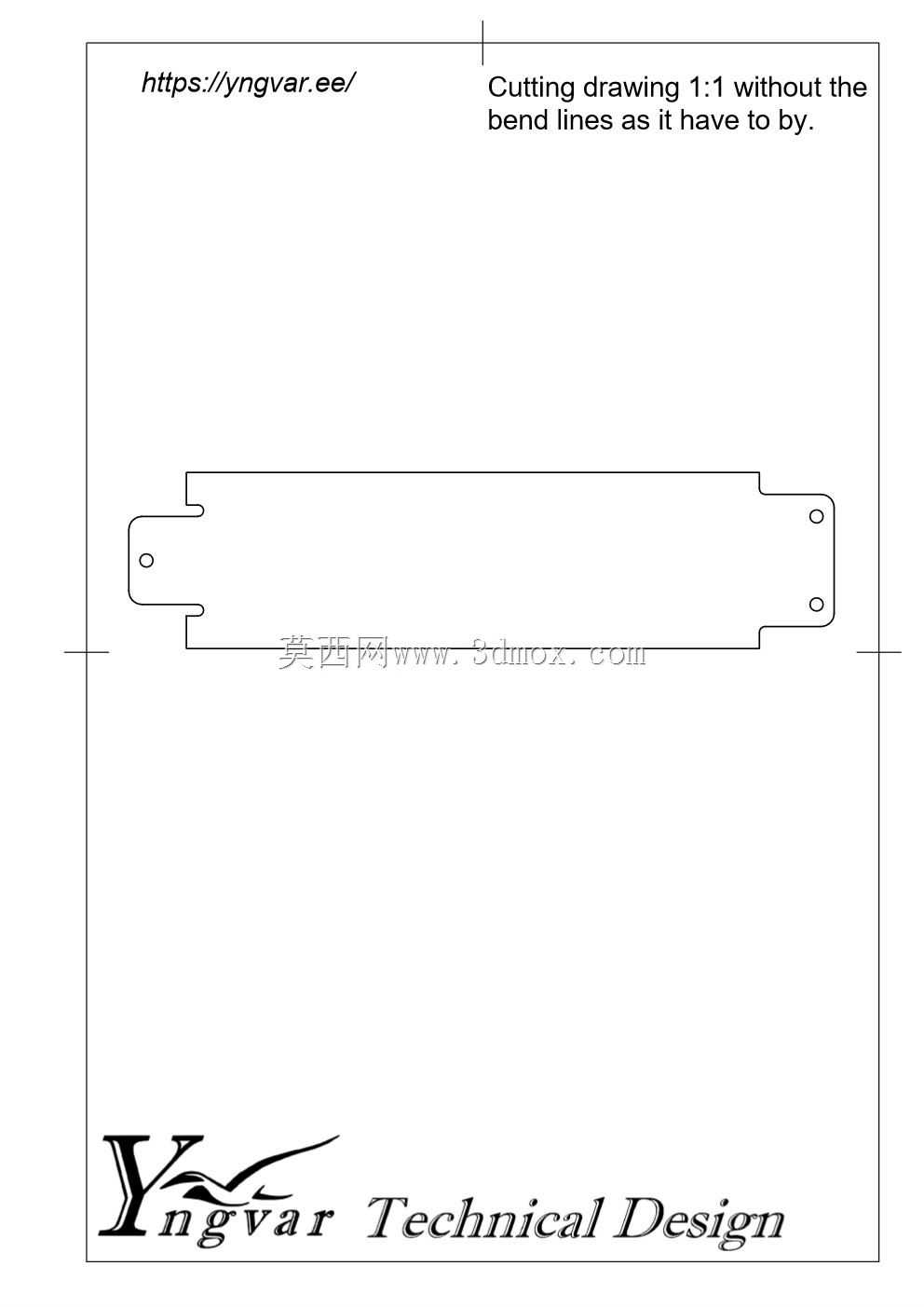

　　激光切割的落料工序中，所有轮廓线都严格按照切割路径优化，没有多余的工艺缺口之外的冗余线条，切割后的断面毛刺控制在装配允许范围内，不需要额外的去毛刺工序就能直接进入折弯环节。折弯工序的定位基准选择下部安装脚的底面，保证两个安装脚的平面度误差控制在装配允许范围内，安装时不会出现脚面翘曲、螺丝锁紧后组件变形的问题。上部环形结构的圆度经过折弯工序的模具精度保证，和被固定的圆柱元件外壁贴合面积足够，不会出现线接触导致的抱紧力不足、元件被压伤的问题。

　　这类固定件的安装边界需要注意，安装基面的平面度要和安装脚的平面度匹配，固定螺丝的长度不能超过安装脚下方的预留空间，避免螺丝顶到基面下方的其他元件；抱合的圆柱元件外径不能超过环形腔的设计内径，也不能小于内径过多，否则会出现抱紧力不足或者无法卡入的问题。在实际使用场景中，这类钣金固定件相比铸造成型的同类管夹，重量更轻，加工周期更短，小批量定制时只需要调整激光切割的图纸参数就能快速生产，不需要开模，非常适合非标设备定制、小批量设备改造时的快速配件需求。同时钣金材质本身具备一定的弹性，在设备存在小幅振动的工况下，能起到一定的缓冲作用，减少刚性固定带来的元件疲劳损伤，延长被固定元件的使用寿命。设计时也考虑了表面处理的兼容性，折弯成型后的组件可以根据使用场景选择镀锌、喷塑、氧化等不同的表面处理方式，适配不同的防腐、绝缘需求，在潮湿、有轻微腐蚀的工业环境中也能正常使用。
