带铰接座的一体式支撑连接构件

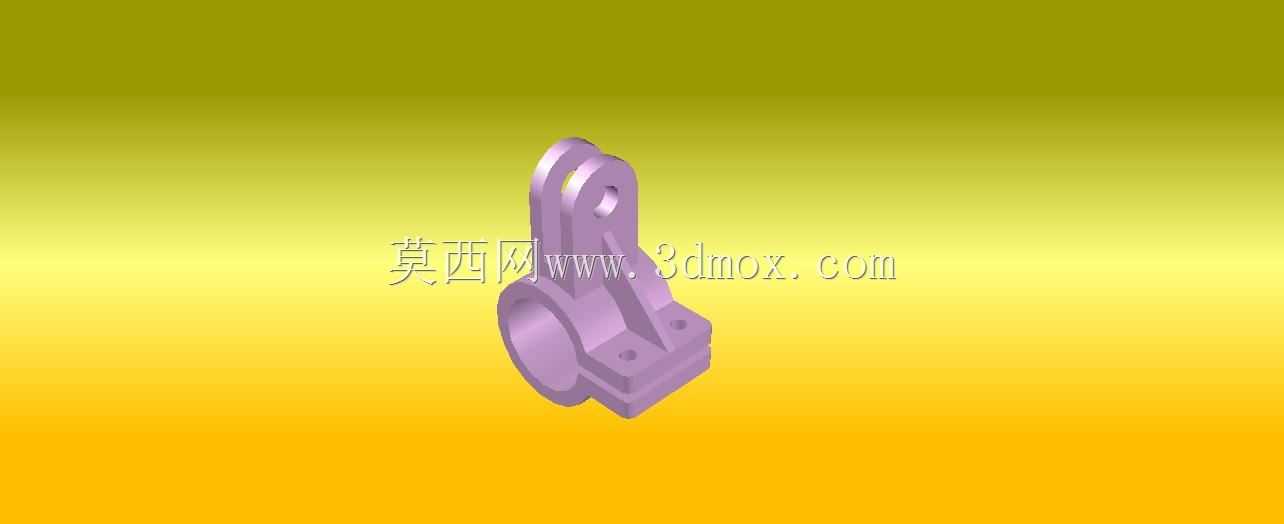

　　这类带铰接孔的一体式支撑连接构件，常出现在中小型自动化输送线、轻工包装设备的连杆传动副中，也会作为小型工装夹具的角度调节支撑座使用，承担铰接转动、载荷传递、部件定位的多重作用。从结构设计逻辑来看，构件下半部分为带安装孔的方形基座，基座上预留的两个沉头安装孔，可直接通过内六角螺栓固定在设备的安装基板或型材框架上，沉孔设计能够保证螺栓安装后端面不突出基座平面，避免与相邻运动部件发生干涉，安装孔的孔位公差按照H7级精度设计，能够保证安装后基座的位置度偏差控制在0.02mm以内，满足高精度传动场景的装配要求。

　　基座向上延伸出的双立板结构，顶端设置同轴的铰接通孔，孔内可配套铜套或滚针轴承，与配套的销轴配合实现铰接转动，双立板的间距经过精准计算，既能够保证铰接部件的安装空间，又能避免铰接配合时出现过大的侧向间隙，减少传动过程中的晃动量。立板与基座之间设置了均匀过渡的加强筋结构，筋板厚度根据构件的额定承载载荷设计，在承受1500N径向载荷的工况下，筋板位置的最大应力不超过材料屈服强度的30%，能够避免长期交变载荷下出现应力断裂的问题。

　　构件一侧的圆筒状轴套结构，可作为转动轴的支撑位使用，轴套内孔的表面粗糙度设计为Ra1.6，能够直接与光轴配合实现滑动支撑，也可根据使用需求加装直线轴承实现低摩擦的直线运动导向，轴套的外圆与基座、立板之间采用圆弧过渡连接，减少应力集中点，提升构件整体的抗冲击性能。从安装边界来看，构件整体的安装基面为方形基座的底面，底面平面度公差控制在0.01mm以内，安装时需要保证基面与安装面完全贴合，避免出现倾斜导致铰接孔与轴套的同轴度偏差，影响后续传动的顺畅度。铰接孔的中心高度与轴套的中心高度经过匹配设计，能够适配常用的连杆传动行程，在作为角度调节支撑使用时，铰接孔配合锁紧销轴可实现0-90度范围内的角度固定，满足不同工位的高度调节需求。

　　这类构件在实际选型时，需要重点核对铰接孔的孔径、基座安装孔的孔距、轴套的内径三个核心尺寸，确保与配套的销轴、传动轴、安装基板的尺寸完全匹配，避免出现装配不上的问题。在三维建模过程中，所有的配合面都预留了合理的装配公差，转动配合面预留0.02-0.05mm的间隙，安装配合面预留0.01-0.02mm的过盈量，既能够保证装配的顺畅性，又能避免配合过松导致的传动精度下降。构件的所有棱边都做了R0.5的倒角处理，既能够去除加工过程中产生的毛刺，避免安装时划伤操作人员，也能减少应力集中，提升构件的疲劳强度。在实际应用场景中，这类构件常替代焊接式的支撑座使用，一体式的机加工结构相比焊接结构具备更好的尺寸一致性和结构强度，不需要后续的焊接变形校正工序，能够大幅缩短设备的装配周期，在批量生产的自动化设备中应用优势十分明显。针对有耐腐蚀需求的使用场景，建模时也预留了表面处理的厚度余量，可根据需求做阳极氧化、镀锌、镀镍等表面处理，不会影响构件的最终装配尺寸。
