带安装支座的V型导向滚轮组件结构

项目分类:通用五金配件 发布时间:2024-12-23 ID:866046
  • 带安装支座的V型导向滚轮组件结构
  • 带安装支座的V型导向滚轮组件结构
  • 带安装支座的V型导向滚轮组件结构
  • 带安装支座的V型导向滚轮组件结构
  • 带安装支座的V型导向滚轮组件结构
  • 带安装支座的V型导向滚轮组件结构

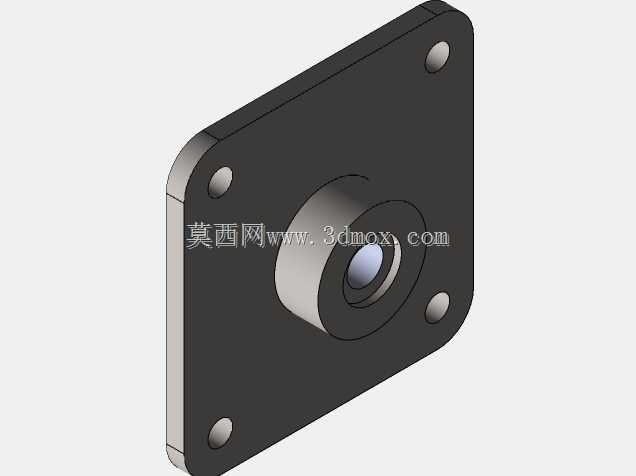

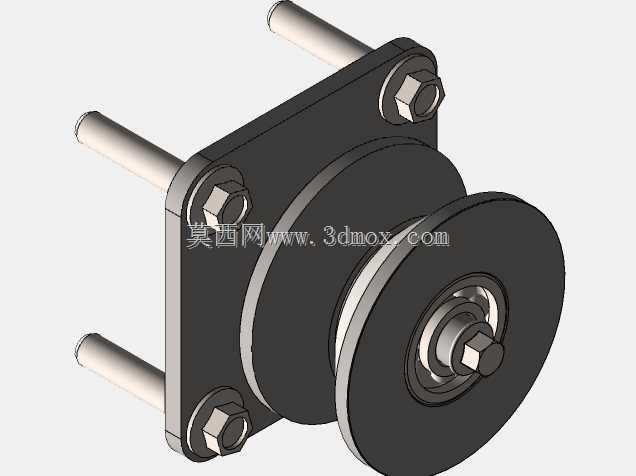

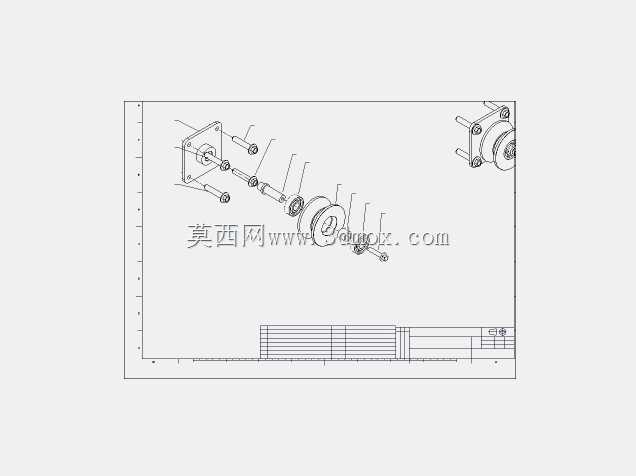

  这类带安装支座的V型滚轮,在轻载传动、线性导向、皮带张紧场景里的应用频次非常高,不少小型输送线、工装夹具导向位、DIY传动模组里都能见到同结构的部件,它不需要额外加工复杂的安装位,靠三根伸出的安装螺柱就能直接固定在型材或者设备立板上,安装效率比传统的分体式轮组高不少。从结构上看,整个组件分为安装法兰板、轮体、芯轴、轴承、锁紧螺母几个核心部分,安装法兰板采用方形切角设计,三个安装螺柱呈三角分布,相比两孔安装的结构抗扭转能力更强,设备运行时不会因为轮体受侧向力出现支座偏转的问题,法兰板和轮体之间预留了足够的间隙,避免轮体转动时和安装面产生摩擦剐蹭。

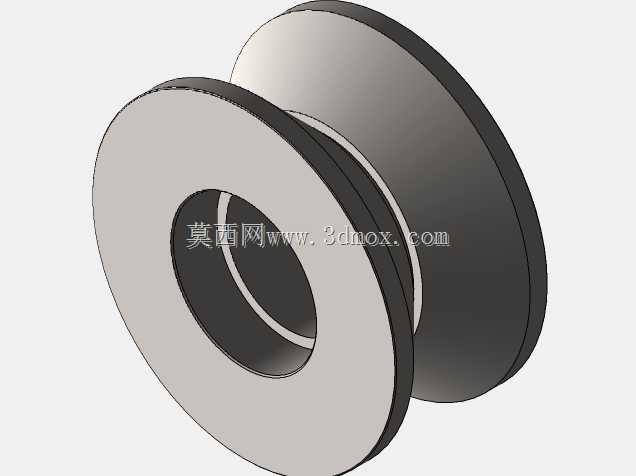

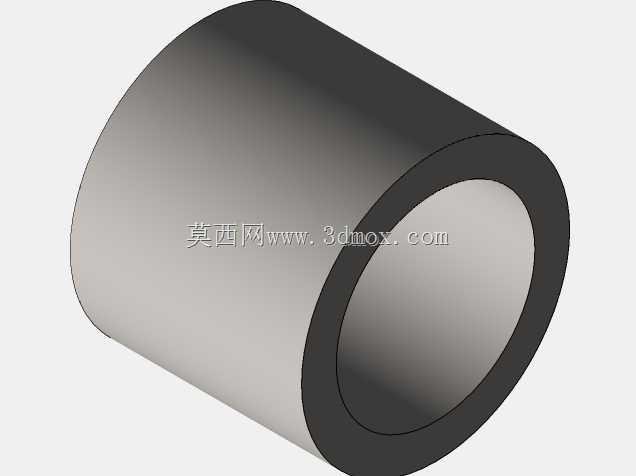

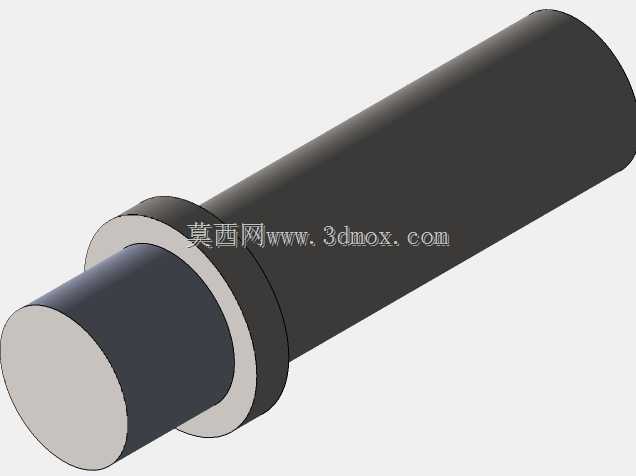

  轮体的V型槽角度是经过匹配设计的,既可以适配对应规格的V型皮带做传动张紧使用,也可以直接卡在圆柱导轨上做导向滚轮使用,轮体的槽面做了等宽处理,不管是和皮带接触还是和导轨配合,接触面积都能保持均匀,不会出现局部应力集中导致的 premature 磨损。芯轴部分采用台阶式设计,轴承内圈靠轴肩定位,外侧用六角螺母锁紧,能给轴承提供稳定的预紧力,避免滚轮高速转动时出现窜动,轴承选用标准深沟球轴承,既能承受径向载荷,也能承受一定的轴向载荷,应对导向场景下的侧向力完全足够。设计这类轮组的时候,首先要确定的是安装边界,三个安装螺柱的伸出长度要匹配安装板的厚度,预留出螺母锁紧的空间,螺柱的位置度公差要控制在0.1mm以内,避免安装时出现孔位对不上的问题;轮体的外径要根据传动比或者导向行程的需求确定,V型槽的深度要保证皮带或者导轨不会出现脱槽的情况,一般槽深要大于配合件嵌入深度的1.5倍。轮体和法兰板之间的间隙要控制在0.5-1mm之间,间隙太小容易积攒灰尘卡滞,间隙太大则会让芯轴承受额外的弯矩,缩短轴承的使用寿命。

  实际选型使用的时候,要先确认使用场景的载荷大小,如果是做皮带张紧轮使用,要计算皮带的张紧力,确认轴承的额定动载荷能满足使用寿命要求;如果是做导向滚轮使用,要确认导轨的直径和V型槽的角度匹配,避免出现线接触变成点接触的情况,加速轮体磨损。安装的时候要注意三个固定螺母的锁紧力矩保持一致,避免法兰板出现倾斜,导致轮体端面跳动超差,转动时出现异响或者卡顿。另外这个结构的维护成本很低,轴承属于标准件,出现磨损后可以直接拆卸更换,不需要更换整个轮组,轮体如果采用金属材质加工,表面可以做发黑或者镀锌处理,提升防锈能力,适应不同的车间使用环境。

  不少小型自动化设备的开门导向位、滑动工作台的限位轮也会采用类似结构,因为它的整体厚度很薄,不需要占用太大的安装空间,对于设备内部空间紧凑的场景非常友好,相比外购的标准滚轮组件,这种集成式的安装支座不需要额外设计连接支架,能减少设计人员的出图工作量,也能降低加工和装配的成本。在建模的时候,要注意各个配合件的公差配合,轴承和芯轴、轴承和轮体安装孔的配合要选用基孔制过渡配合,既保证装配的时候不会太松出现跑圈,也不会因为过盈量太大导致轴承转动卡滞;安装螺柱和法兰板的连接可以采用压装或者焊接的方式,建模时要还原压装后的倒角或者焊接的焊道结构,保证模型和实际加工的零件一致。轮体的V型槽面要做圆角处理,避免尖锐的棱边割伤皮带或者刮花导轨表面,锁紧螺母要选用标准的六角薄螺母,减少整体的轴向尺寸,让整个组件的结构更紧凑。
