珀尔帖塞贝克效应温差热交换装置

　　这款热交换装置依托珀尔帖与塞贝克效应实现12V工况下的温差调控，核心应用场景覆盖小型离网太阳能供电系统的温控环节，可与风冷散热器、水冷盘管、土制蓄热结构搭配完成热量的定向转移，在小功率离网储能、户外小型电子设备温控、微型实验台温度调节场景中具备实用价值。装置的核心功能是通过半导体温差片的热电效应，在冷端与热端形成稳定温差，当冷热端温差达到85华氏度阈值时，能量转移效率达到峰值，此时配套的冷却泵切换至最大转速工况，待冷热端温差趋于稳定后，冷却泵转速回落至匹配差速器负载的区间，避免泵组长时间高负荷运转带来的能耗浪费与部件损耗。

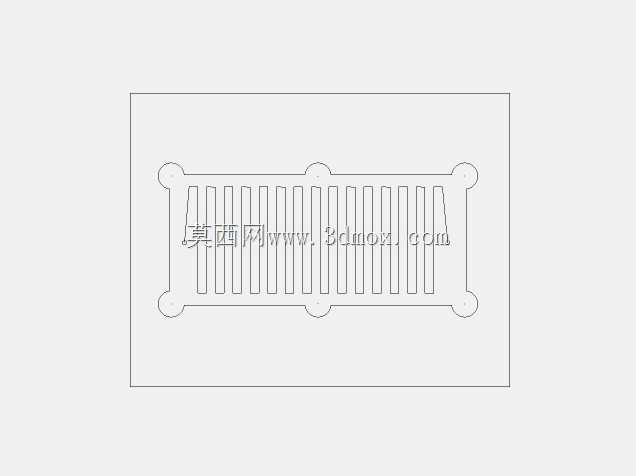

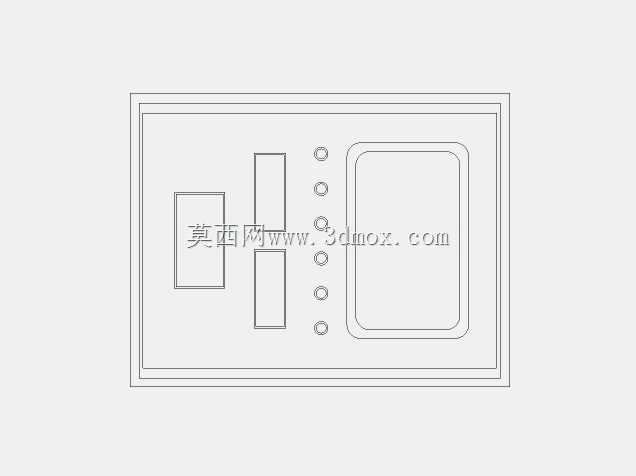

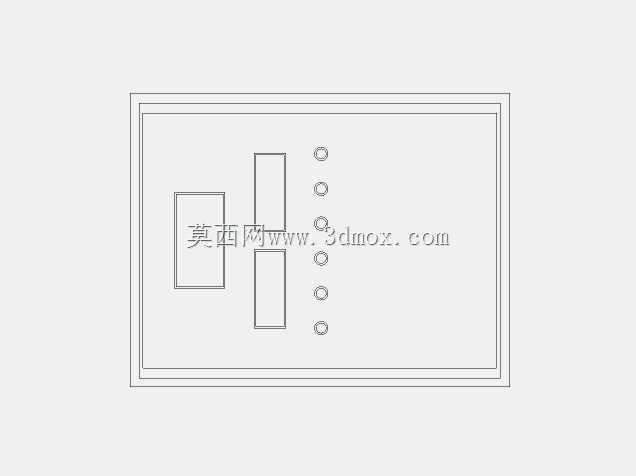

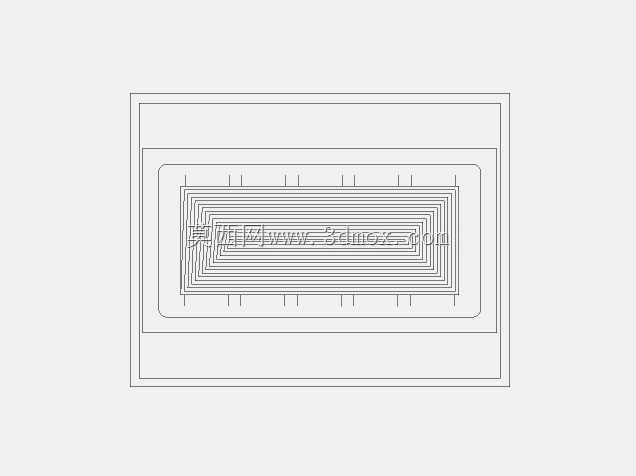

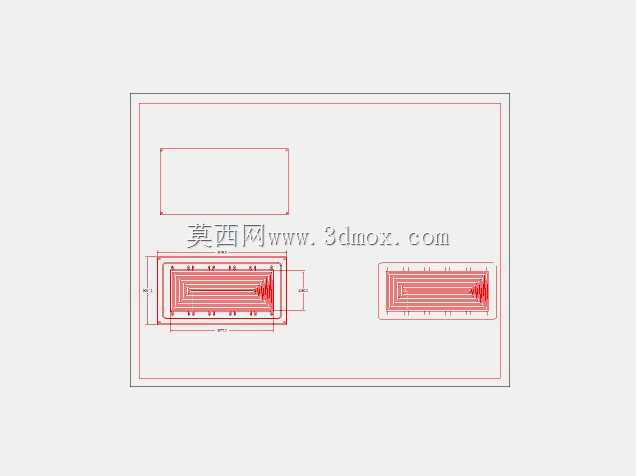

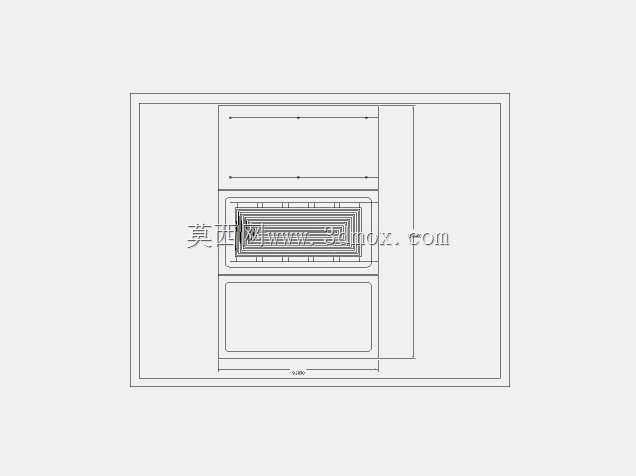

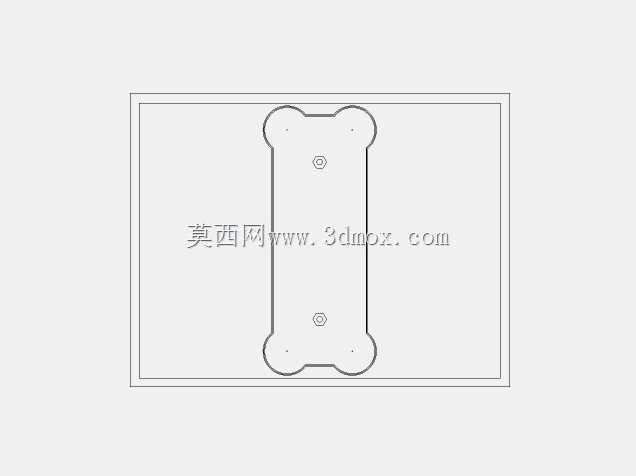

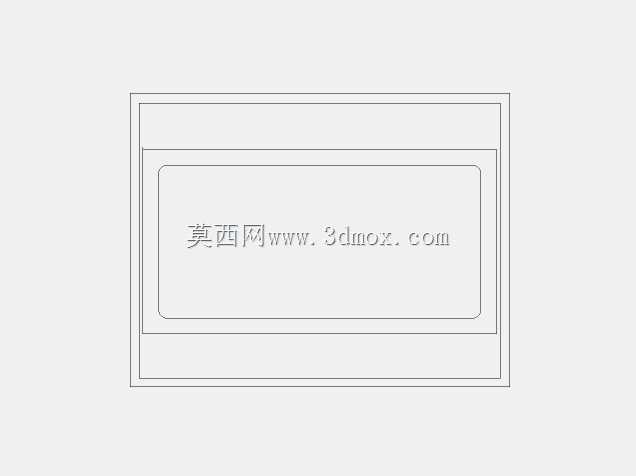

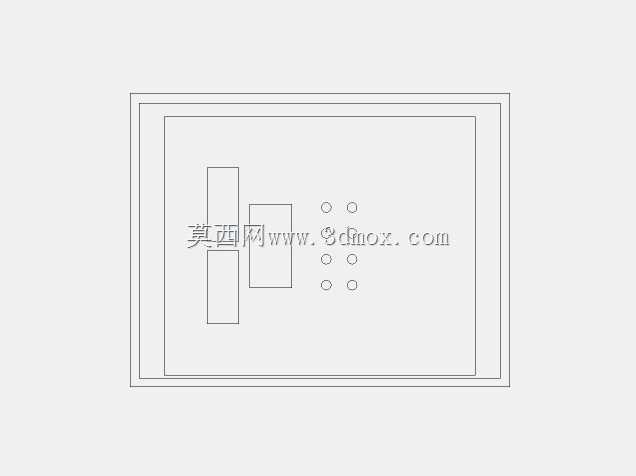

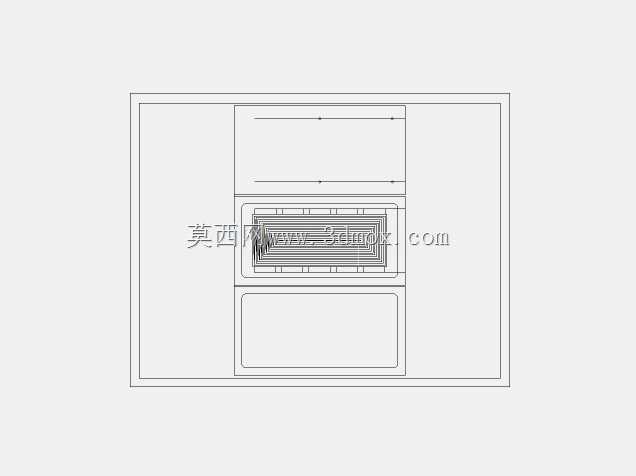

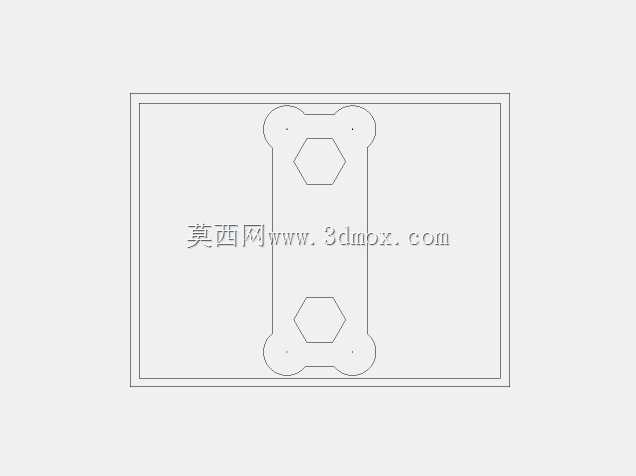

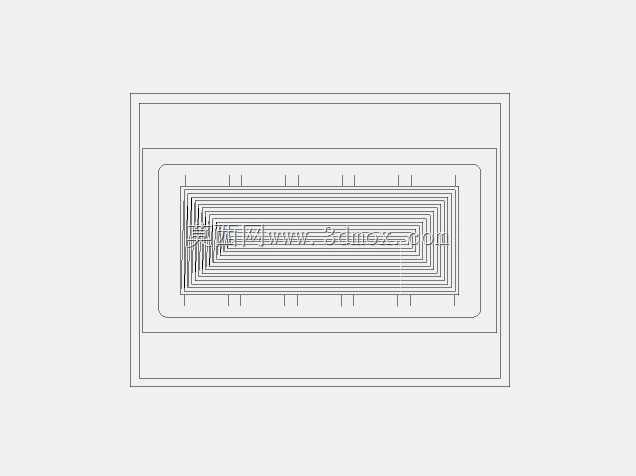

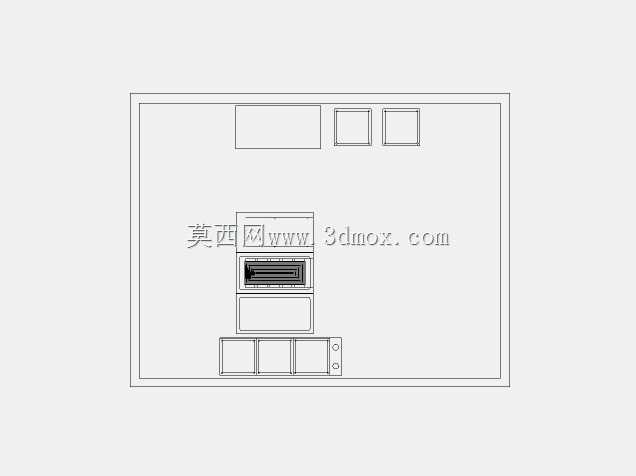

　　从设计思路来看，整体采用嵌套式矩形流道布局，多层回折流道能够最大化冷热介质的接触换热路径，流道边缘的凸起定位结构用于固定半导体温差片的安装位置，保证每片温差元件的受压均匀，避免因安装应力不均导致的元件碎裂、换热效率下降问题。外层壳体采用双层围边结构，中间预留的空气隔层能够减少环境温度对内部换热流道的干扰，降低不必要的冷量或热量损耗。外形尺寸方面，整体为规整矩形结构，安装边界需预留侧边流道接口的操作空间，进出液接口分布在流道的上下两侧，安装时需保证接口与外接管路的同轴度偏差不超过0.5mm，避免管路应力传递到壳体导致流道密封失效。

　　在实际装配过程中，半导体温差片与冷热端基板的接触面需均匀涂抹导热硅脂，涂层厚度控制在0.1mm以内，既保证导热效率，又避免多余硅脂溢出污染周边电路元件。配套的冷却泵选型需匹配流道的沿程阻力，该装置流道总长度较长，沿程阻力相对常规平板换热器更高，泵组的额定扬程需满足流道阻力要求，否则会出现介质循环流量不足，换热效率大幅下降的问题。在太阳能供电场景下搭配使用时，需配合温控触发电路，只有当温差达到设定阈值时才启动满负荷换热流程，避免在低光照、低储能状态下无效消耗电能，提升离网系统的续航能力。

　　设计过程中针对公差配合做了严格约束，流道的加工平面度需控制在0.05mm以内，保证温差片安装后与基板的贴合度，壳体拼接处的密封槽尺寸公差需控制在±0.02mm，避免密封件压缩量不足导致的介质渗漏问题。该装置的流道布局采用等距回折设计，每一层流道的截面尺寸保持一致，能够保证介质在流道内的流速均匀，避免出现局部流速过低导致的换热死区，提升整体换热的均匀性。在实际测试过程中发现，当热端搭配风冷散热器时，需保证散热器的迎风面无遮挡，风道方向与流道走向平行时换热效率最优，若采用水冷方式搭配，需保证冷却水的进水温度稳定，避免进水温度波动导致温差片两端温差频繁变化，缩短元件使用寿命。装置的安装固定孔位分布在外层壳体的四个边角，安装时需采用减震垫片隔离外部振动，避免振动传递到温差片导致元件焊点脱落。
