卧式管壳式换热设备三维结构设计

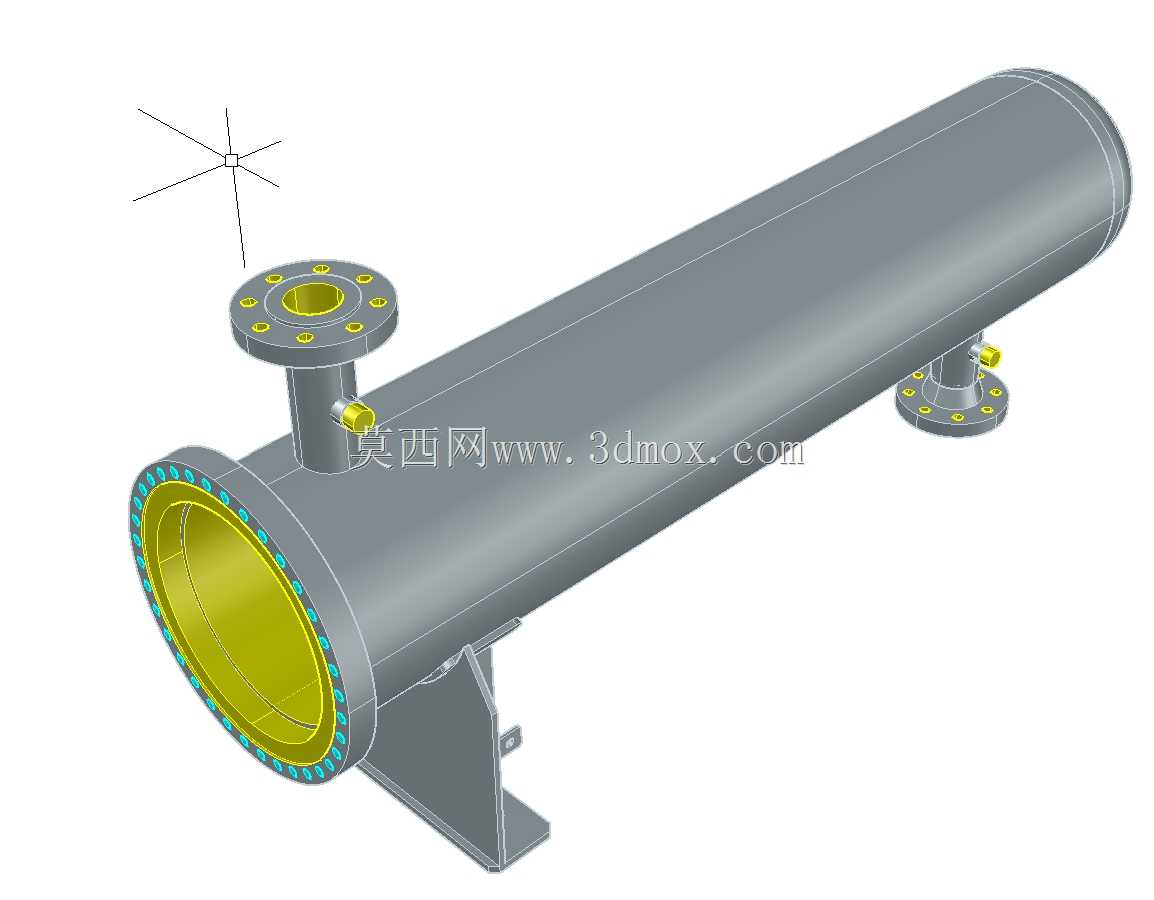

　　壳体侧面设置两个带法兰的工艺接管，分别作为壳程介质的进出口，端侧的大口径法兰接口则对应管程介质的进出通道，所有法兰接口的螺栓孔排布、密封面尺寸都符合通用管路连接标准，能够直接和现场对应公称直径的工艺管道完成对接，不需要额外做转接结构设计。设备底部配套两个鞍式支座，支座上预留了地脚螺栓安装孔，安装时可以直接将支座固定在混凝土基础或者钢制设备框架上，支座的高度设计充分考虑了底部管道排布、排污口安装的操作空间，不会出现安装后底部操作空间不足的问题。在化工、能源、暖通、食品加工等多个工业领域，换热环节都是工艺流程中不可或缺的核心单元，管壳式换热器凭借结构可靠、承压能力强、适用工况范围广的特点，一直是工业换热场景中应用占比最高的设备类型之一。这套卧式单管程管式换热器的三维结构，完全按照常规工业现场的安装使用需求搭建，整体采用卧式布置形式，主体为圆柱形承压壳体，壳体两端设置带法兰的管板结构，用来固定内部换热管束同时分隔管程与壳程的流体通道，避免两种换热介质发生串流。

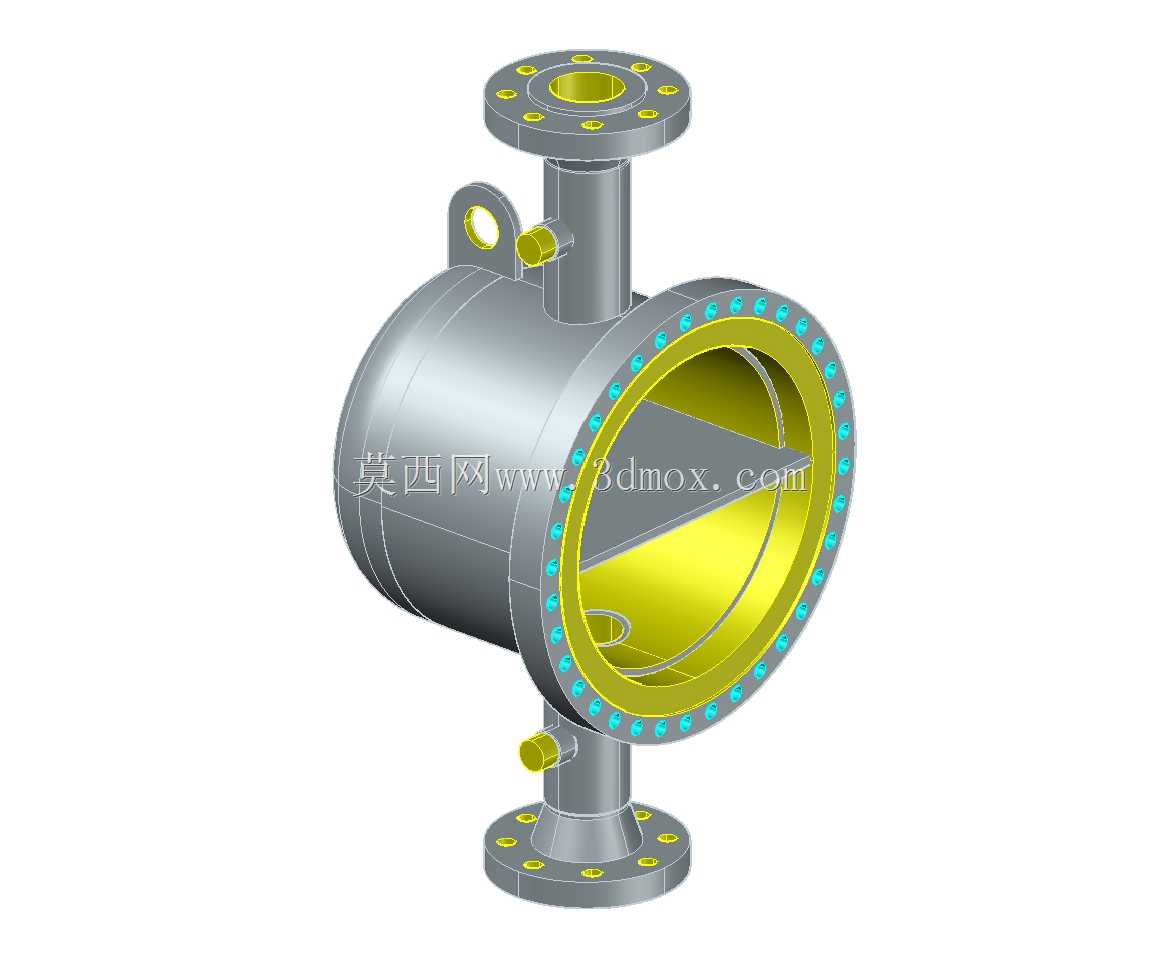

　　从设计逻辑来看，这套结构优先保障了承压性能与检修便利性，壳体的壁厚取值匹配常规中低压工况的使用要求，端盖法兰采用螺栓紧固连接，需要对内部管束做清理、检修或者更换的时候，只需要拆卸端盖法兰的螺栓就可以露出全部换热管，不需要整体切割壳体，能够大幅降低后期运维的工作量。壳体上的两个接管位置做了流体导流角度的优化，壳程介质进入壳体后可以沿着管束间隙均匀分布，减少局部流动死区，提升整体换热效率，避免因为介质分布不均导致的局部换热效率下降、管束局部结垢过快的问题。

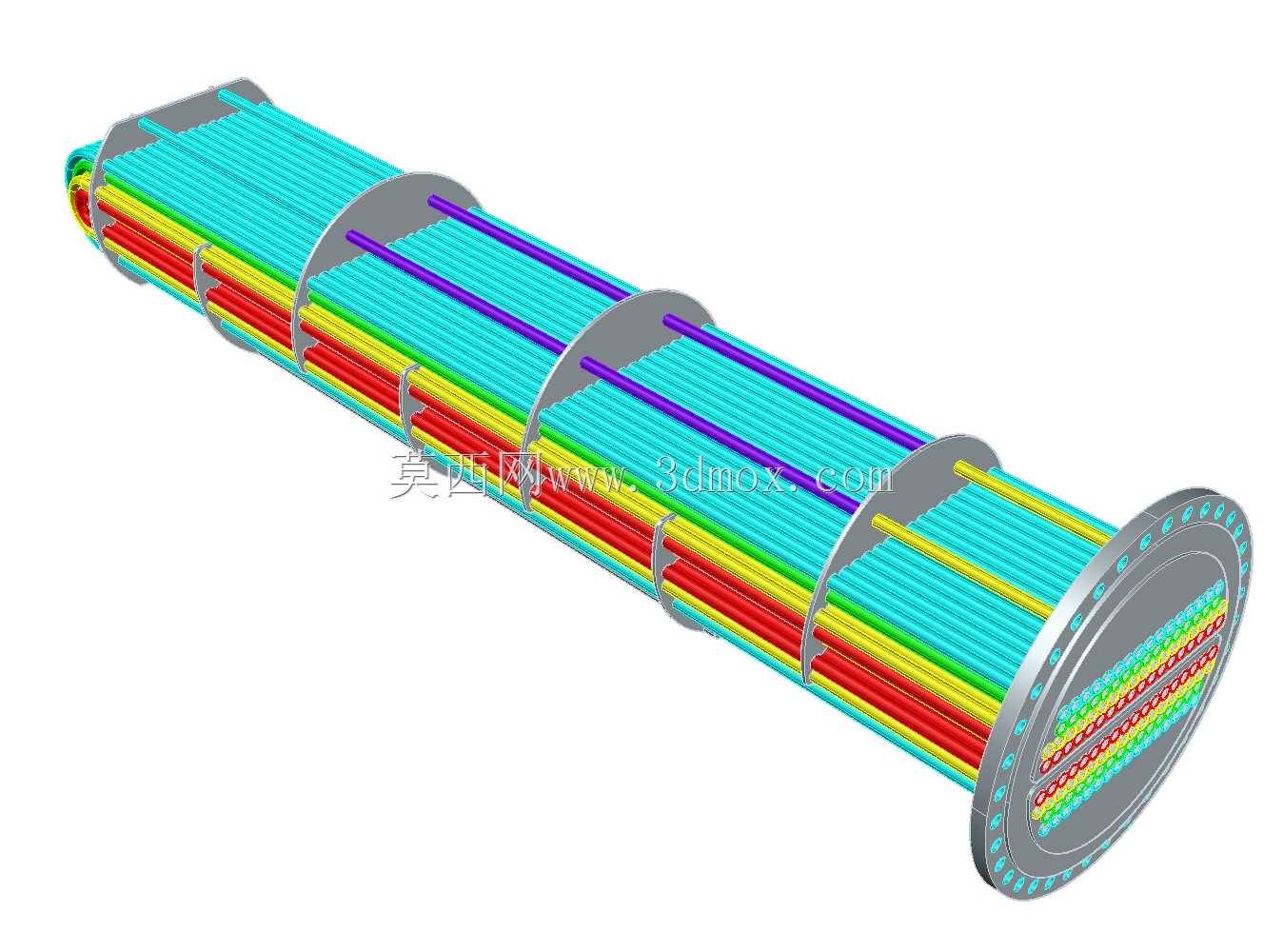

　　在安装边界方面，设备整体的轴向长度、壳体外径、接管伸出长度、支座间距都做了参数化的尺寸约束，设计人员在做厂区布局、管路排布的时候，可以直接提取三维模型中的安装尺寸，不需要再二次换算，能够有效避免设计阶段出现的设备与管道、设备与土建基础的干涉问题。对于三维建模从业者来说，这套模型的结构拆分逻辑完全贴合实际生产的加工流程，壳体、法兰、接管、支座、管板都是独立的可编辑零件，每个零件的特征建模顺序都和实际机加工、焊接的工序对应，比如法兰的密封面、螺栓孔都是基于回转特征做阵列生成，修改公称压力、公称直径参数的时候可以直接通过特征参数调整快速生成新的规格，不需要重新绘制整体结构。在实际选型应用中，这类结构的换热器可以适配液-液换热、汽-液换热等多种换热工况，不管是化工生产中的工艺介质冷却、供暖系统的汽水换热，还是工业循环水的余热回收场景，都可以通过调整内部换热管的数量、长度，适配不同的换热面积需求，这套三维结构的建模逻辑也预留了换热管参数调整的接口，调整管束参数的时候不会影响外部壳体、支座、接管的装配关系，能够大幅提升同系列不同规格设备的建模效率。

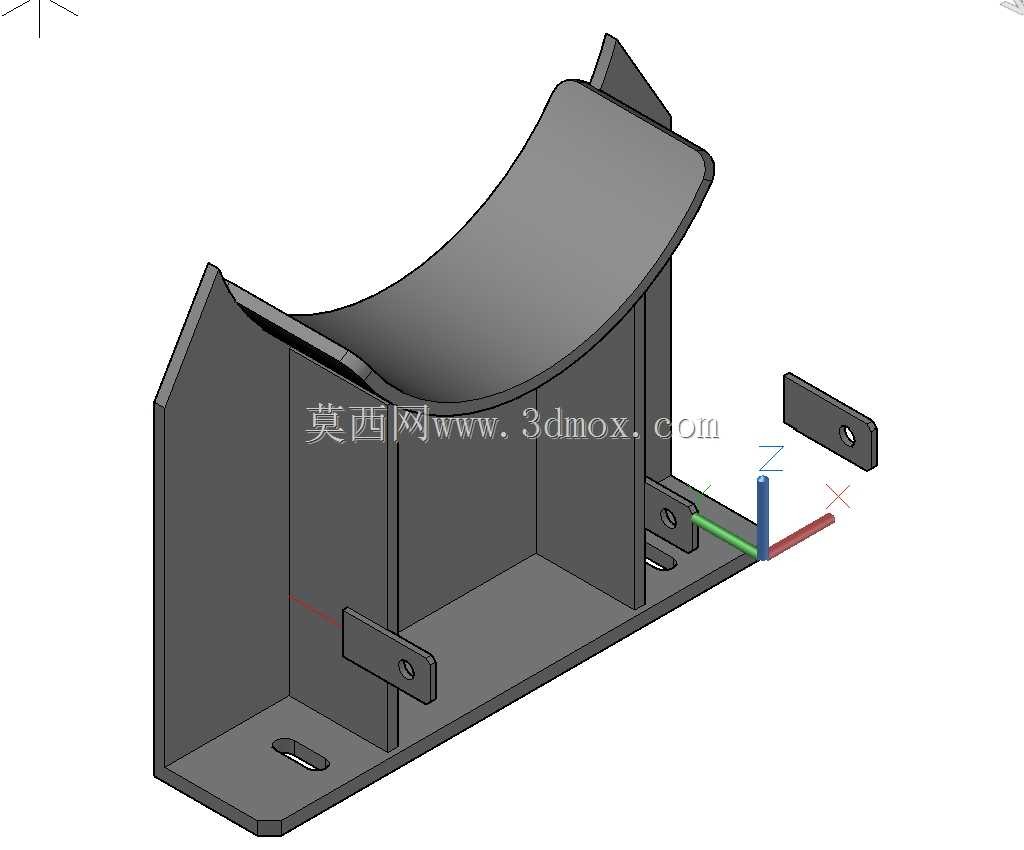

　　很多刚接触换热设备设计的人员，容易忽略接管位置对壳程流场的影响，还有支座安装位置对壳体受力的影响，这套模型在搭建的时候就已经把这些工程实际中的考量融入到结构细节里，比如鞍式支座的位置设置在靠近壳体两端的位置，符合卧式压力容器的支座受力设计规范，能够减少壳体中部的弯曲应力，延长设备的整体使用寿命；接管的法兰密封面采用突面形式，适配中低压工况下常用的非金属垫片密封，不需要采用加工难度更高的凹凸面或者榫槽面密封，能够在保障密封性能的前提下降低加工成本。另外，模型中所有的法兰连接位置都预留了螺栓安装的操作空间，实际现场安装的时候，扳手有足够的空间完成螺栓的紧固操作，不会出现因为结构干涉导致螺栓无法拧紧的问题，这也是很多纯理论建模容易忽略的细节——只考虑结构的几何形状，不考虑实际安装、运维的操作空间，导致模型看起来结构完整，实际落地的时候根本无法装配。
