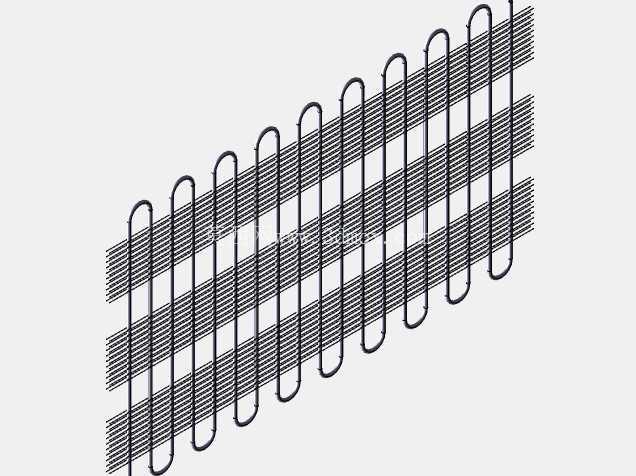

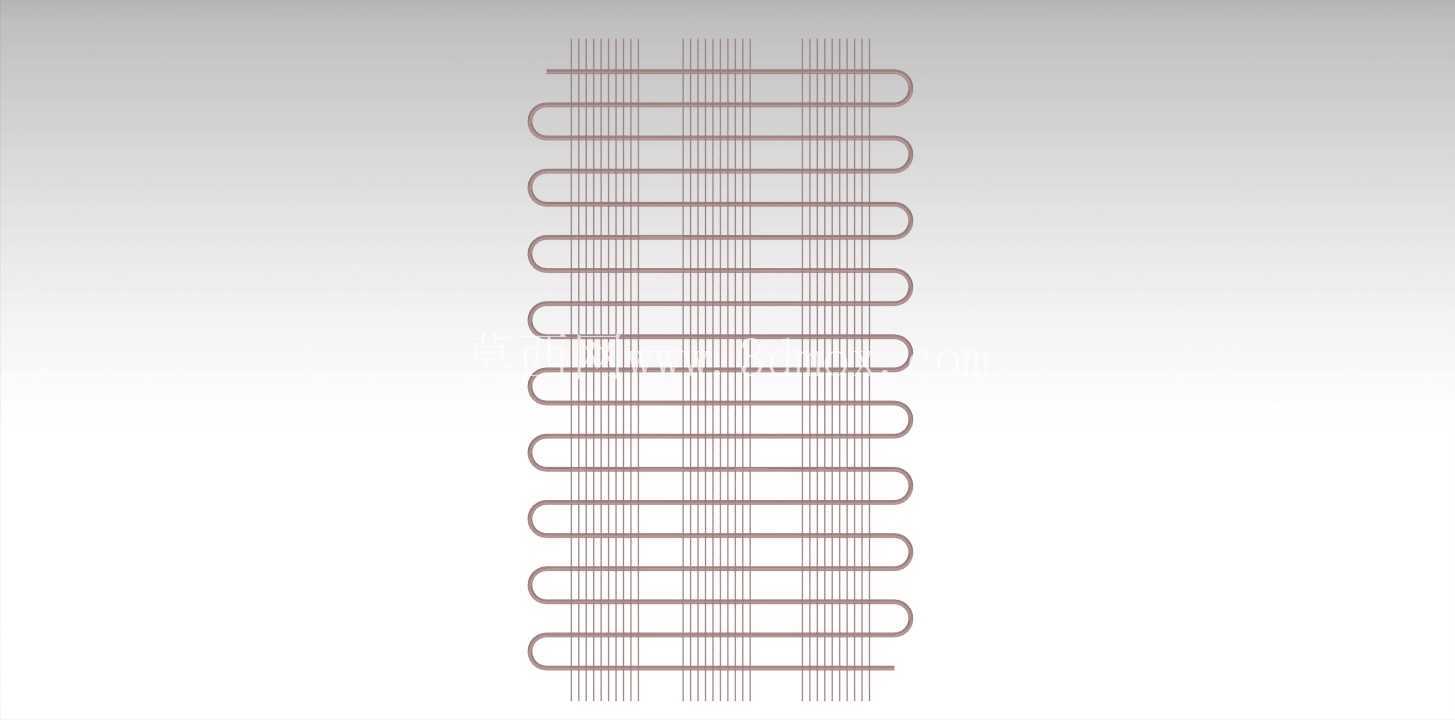

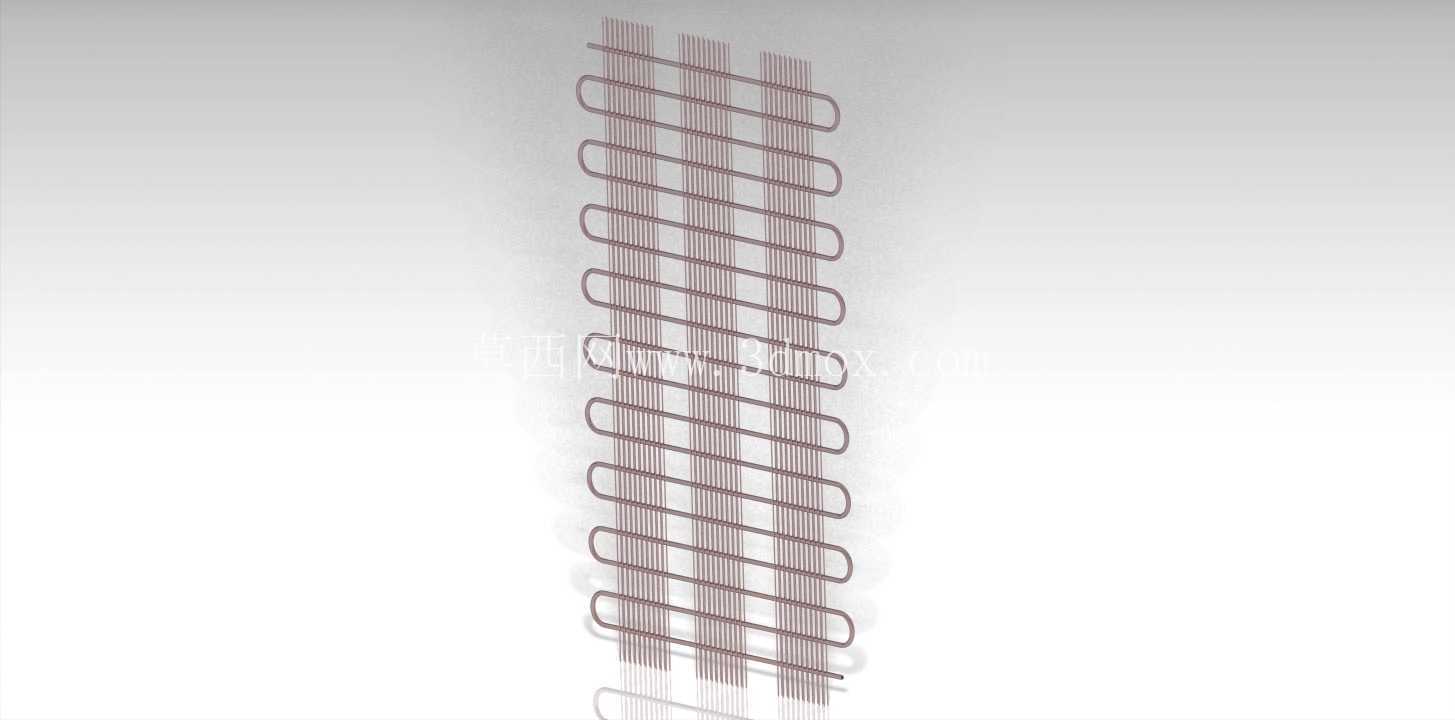

带翅片蛇形管冷凝换热结构

　　在商用制冷机组、小型风冷热泵、工业恒温冷却回路这类需要气态工质相变放热的场景里，翅片式冷凝结构是应用占比最高的换热单元，本次建模的蛇形管带翅片冷凝器，就是针对中小冷量风冷换热场景做的结构还原。先从实际安装边界说起，这类结构通常布置在机组通风舱的迎风侧，整体外形为竖置长方体排布，蛇形管沿竖直方向做等距回弯，单根换热管的回弯半径统一，避免弯管处出现壁厚减薄超差的问题，管排之间预留的间隙刚好匹配常规轴流风机的出风截面，安装时不需要额外做风道变径转接，翅片采用等间距套片结构，片距根据使用场景的尘粒浓度做匹配，常规常温冷却场景下片距控制在1.8-2.2mm区间，既保证足够的换热面积，也不会因为间隙过小导致积尘堵塞后换热效率骤降。从功能特性上看，这套结构的核心作用是将压缩机排出的高温高压气态制冷剂，通过管壁与翅片的导热作用，将热量传递到横穿翅片间隙的冷却空气中，让气态工质在管内逐步降温，最终凝结为高压液态制冷剂，为后续节流降压环节提供稳定的过冷液源。蛇形管的管路排布采用等程设计，每一路换热管的总长度偏差控制在5%以内，避免不同管路之间出现制冷剂流量分配不均的问题，减少部分管路过热、部分管路积液的换热死区。

　　设计思路上，首先要匹配系统的冷凝负荷，先根据设计工况下的换热量、迎面风速、进出口空气温差，核算需要的总换热面积，再反推需要的换热管总长、翅片总面积、管排数，建模过程中要重点还原弯管处的曲率，因为实际生产中弯管位置的流通截面会有轻微椭圆变形，建模时保留这个细节能让后续的流场仿真结果更贴近实际工况，不会因为理想化的正圆弯管导致阻力计算值偏低。翅片与换热管的连接采用胀接贴合的工艺对应结构，建模时保证翅片翻边与管壁完全贴合，没有间隙，避免接触热阻的计算偏差。另外要注意安装固定的结构细节，蛇形管的两端集管位置预留了标准管路焊接接口，整体框架的侧边预留了与机组舱板连接的安装孔位，孔位的边距、孔径都匹配常规的螺栓固定规格，不需要现场二次打孔适配。

　　在实际应用中，这类结构的迎风面风速通常控制在2-3m/s区间，风速过高会导致风侧阻力陡增，风机功耗上升，风速过低则会让换热系数不足，冷凝温度偏高，影响整个制冷系统的运行效率。建模时还原的翅片冲孔翻边结构，是实际生产中保证翅片间距一致、提升翅片与管壁接触强度的关键结构，不能简化成平片直接穿在管上，否则后续做工艺仿真或者装配干涉检查时，会出现与实际生产工艺不符的问题。另外蛇形管的回弯位置都做了等距排布，相邻两个回弯的中心距一致，保证弯管加工时可以用同一套弯管模具完成所有弯折，减少生产过程中的模具更换成本，也能降低弯管废品率。

　　从结构强度上看，竖置排布的蛇形管在自身重力作用下，长直段会有轻微的下垂趋势，所以每隔一定数量的翅片，会设置一道加强筋片，和整体翅片一体冲压成型，托住换热管的长直段，避免长期运行后管路变形导致翅片松动、接触热阻变大。这套结构的进出口管路都设置在同侧的集管上，方便现场接管操作，也能减少管路连接的焊口数量，降低制冷剂泄漏的风险。在做三维建模的时候，要注意区分翅片的厚度与换热管的壁厚，常规工况下换热管采用紫铜材质时壁厚在0.3-0.5mm，铝翅片的厚度在0.1-0.15mm，建模时不要把壁厚做的过厚导致后续重量计算、材料成本核算出现偏差。另外翅片的表面做了平直无褶皱的还原，对应常规的铝箔套片工艺，没有做特殊的波纹或者开窗结构，适合尘量较大的工业冷却场景，减少积尘附着的概率，延长设备的维护周期。
