多视角电气限位控制配件结构设计

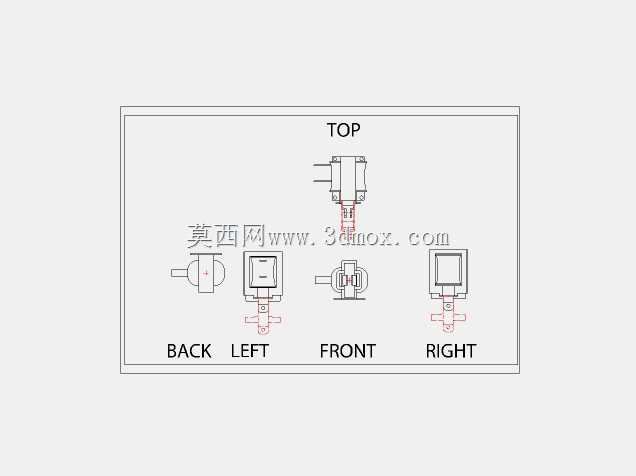

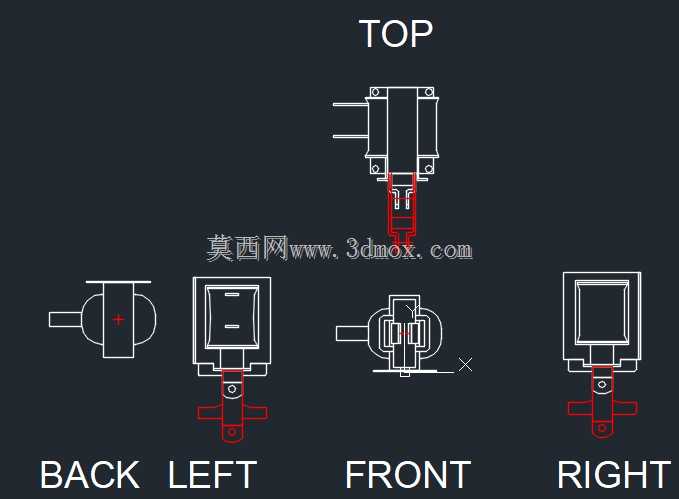

　　做设备电气控制回路设计的时候，这类小型电气配件的选型和安装边界确认，往往是最容易在装配阶段出问题的环节——很多刚入行的结构工程师习惯只看元件的功能参数，忽略实际安装时的空间干涉、接线预留位置，最后到现场装柜的时候才发现插脚和周边线槽、其他元件撞位，不得不临时改安装板开孔，耽误整台设备的装配进度。这个配件的结构设计，从多视角的工程图就能看出来，是兼顾了插装式安装和侧面固定两种装配需求的，顶部的插脚结构做了等距排布，适配常规的PCB板焊盘间距或者导轨式接线座的卡槽尺寸，不需要额外做转接件就能直接卡装，能省掉不少装配时的辅件准备工作。

　　从实际应用场景来说，这类配件常被用在小型电源变压器的次级回路里，做回路通断的限位触发或者电磁通断控制，比如小型工控设备的电源输入端、自动化生产线的工位信号触发回路，还有一些小型民用电气设备的电源控制模块里，都能见到同结构的元件。它的主体外壳做了方正的造型设计，没有多余的外凸结构，安装时的占位边界非常规整，不管是在PCB板上贴装，还是在电气安装板上用螺丝固定，都能很方便地计算排布间距，不会因为异形外壳导致周边元件的安装空间被额外占用。

　　从设计思路上看，这个配件把触发端的结构做了居中布置，不管是从正面、背面还是侧面安装，触发受力的方向都能和元件的中心轴线重合，长期触发动作的时候不会因为偏载导致内部触点磨损不均，能有效提升元件的实际使用寿命。侧面的固定耳位做了下沉式的开孔设计，螺丝锁紧之后螺丝头不会高出外壳表面，就算是多个元件紧密并排安装，也不会出现螺丝和相邻元件外壳干涉的情况，这点在高密度排布的电气柜内部安装时非常实用。插脚部分做了加长的设计，除了满足焊板的插入深度要求之外，还预留了足够的接线空间，就算不用焊板，直接用冷压端子接插线，也能有足够的接触长度，不会因为插脚过短导致接线松动、接触不良的问题。从各个视角的投影尺寸来看，它的主体截面是正方形结构，安装时不需要额外区分左右方向，只要对准插脚或者固定孔位就能装配，能降低装配工人的操作难度，减少装反的概率。触发端的活动部件做了限位台阶设计，按动到最大行程的时候会被台阶挡住，不会因为外力过大把内部的触点结构压坏，就算是现场调试的时候工人操作力度没控制好，也不容易造成元件损坏。外壳的边角都做了小倒角处理，没有尖锐的棱角，装配的时候不会刮伤接线的绝缘层，也能避免工人操作时被划伤。

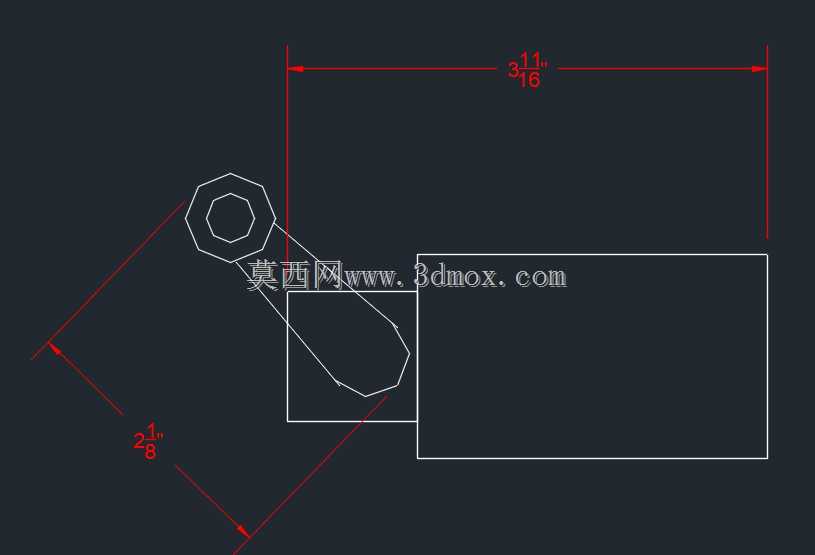

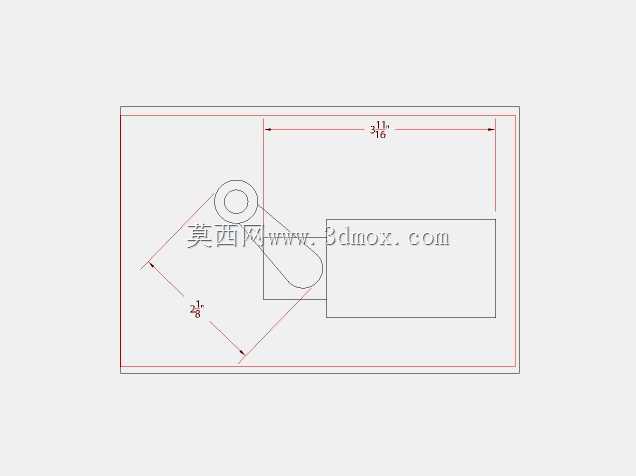

　　这类配件在做三维建模的时候，最需要注意的就是活动部件的行程空间预留，很多人建模的时候只画静态的装配位置，没算进去触发端弹出后的最大外伸尺寸，最后做装配干涉检查的时候发现不了问题，实际动作的时候触发端撞到周边的结构件，导致开关无法正常触发，这个模型把各个方向的投影都做了明确的标注，不管是拿来做装配布局参考，还是做同类型元件的结构优化参照，都能很直观地获取到各个方向的尺寸边界，不用再反复去核对样本上的零散尺寸参数。在做设备的电气布局设计时，用这个三维模型直接导入装配环境，就能提前模拟安装后的空间占用情况，确认接线的弯折半径是否足够，和周边的线槽、继电器、接线端子之间是否留有足够的安全间隙，能有效减少后期打样、装配时的修改次数。另外它的固定结构同时兼容两种安装方式，在不同的设备里可以根据实际的安装空间灵活选择，比如空间紧凑的PCB板上就用插装方式，在安装板上固定的时候就用侧面的耳位锁螺丝，不用单独开发不同结构的型号，能减少备件的种类，降低生产和维护的备件储备成本。
