半导体制冷小型单开门冷藏箱体结构设计

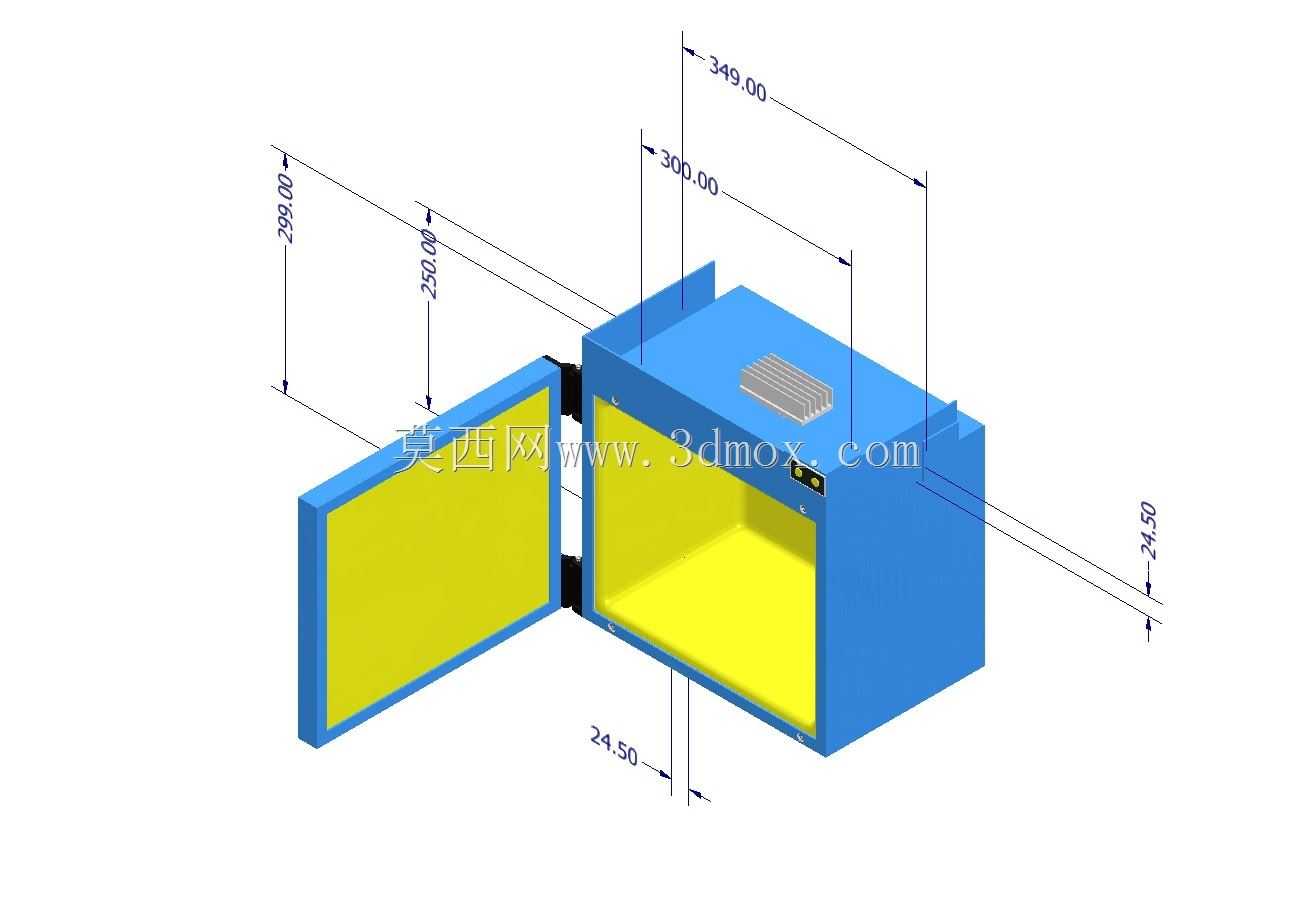

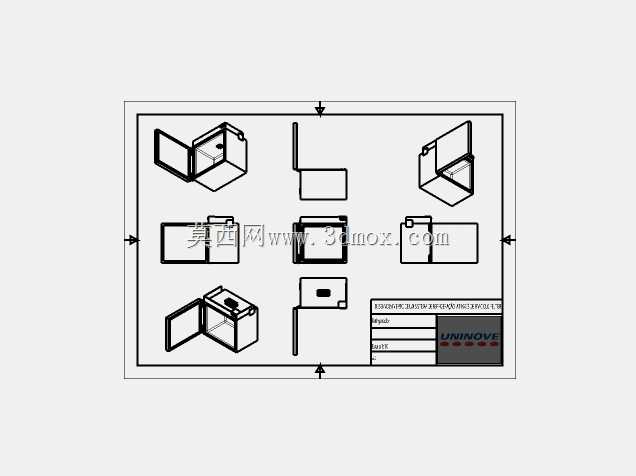

在桌面级小型温控存储、嵌入式实验温控单元、车载便携冷藏场景中，半导体制冷式小型冷藏箱体的应用占比逐年提升，这类设备无需复杂的压缩机制冷回路，依靠Peltier效应实现冷热端换热，结构紧凑无制冷剂泄漏风险，非常适合小容积、低制冷功率需求的场景。本次设计的单开门冷藏箱体，整体采用等轴测视角呈现结构布局，外部主壳体采用蓝色钣金折弯成型结构，内部储物腔为亮黄色食品级耐低温内衬，门体通过侧边合页结构与主箱体连接，开合角度可满足常规取放物品的操作需求，门体内侧与箱体开口处预留了密封胶条的安装槽位，可在装配阶段填充发泡保温层与磁性密封胶条，减少冷量流失。

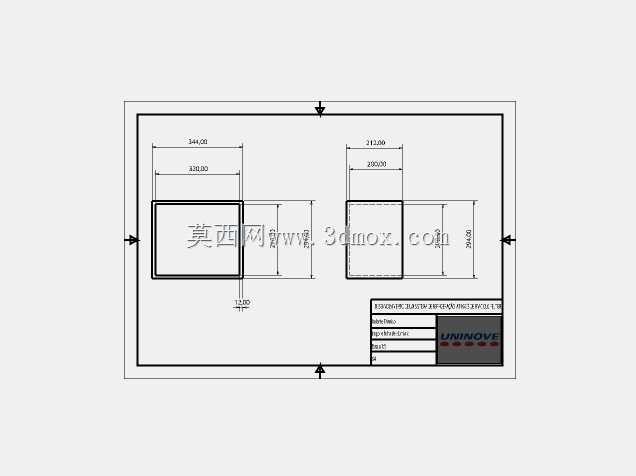

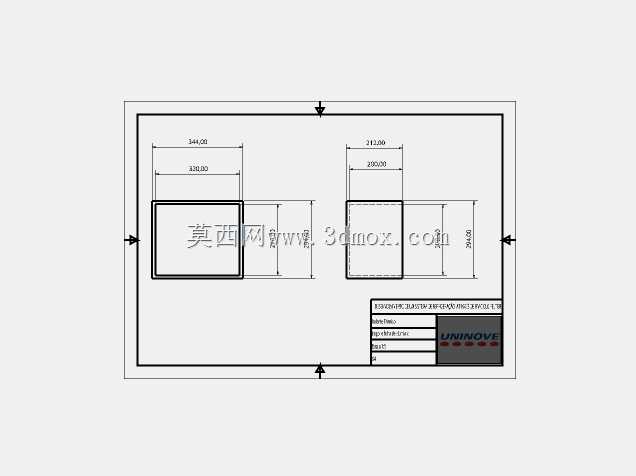

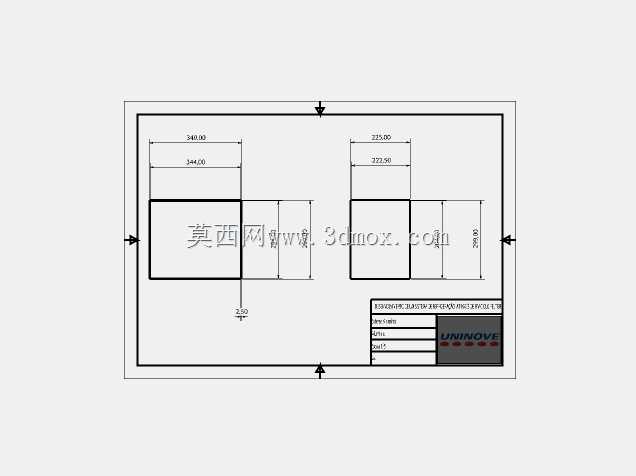

从尺寸边界来看，箱体整体外部长度为349mm，深度方向总尺寸为300mm，不含底部支撑脚的主体高度为299mm，属于典型的桌面级小容积设备范畴，可直接放置于标准实验台、车载扶手位或者小型办公桌面，无需额外预留过大安装空间。箱体顶部预留了半导体制冷片的安装工位，尺寸标注显示该工位的凸起结构高度为24.5mm，对应位置可直接安装TEC系列制冷片、散热风扇与导冷块，冷端通过导冷铝板直接与内部储物腔的顶部金属衬层连接，减少冷量传递过程中的损耗；箱体侧壁厚度方向预留了25mm的保温层填充空间，可填充聚氨酯发泡材料，阻断内外热量交换路径，保证内腔温度稳定。

设计过程中优先考虑了结构的易加工性，所有钣金折弯边均采用标准90度折弯工艺，无复杂曲面成型结构，普通数控折弯设备即可完成壳体加工，无需开模投入，非常适合小批量定制化生产场景。门体与箱体的连接采用外露式合页结构，合页安装位预留了螺丝过孔与定位凸台，装配时可快速完成门体对位，无需复杂的工装夹具辅助；门体关闭后与箱体前端面的贴合间隙控制在1.5mm以内，可保证密封胶条的压缩量处于合理区间，既不会因为间隙过大导致密封失效，也不会因为压缩量过大造成门体开关阻力过大。

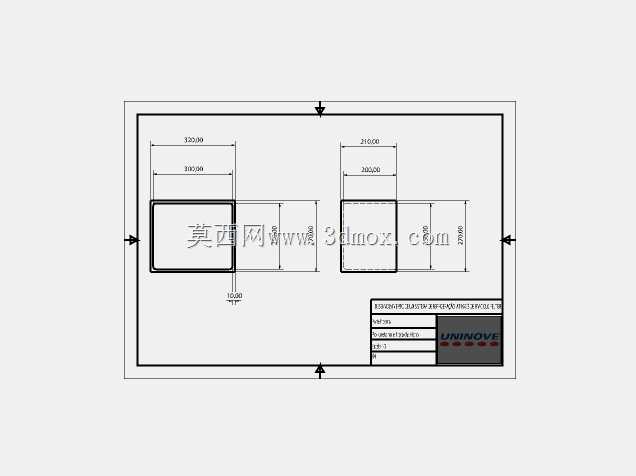

内腔的有效储物空间深度为250mm，宽度与高度方向扣除保温层厚度后，可容纳常规的试剂瓶、罐装饮品或者小型样品存储盒，满足小容量冷藏存储的核心需求。箱体底部预留了24.5mm高的支撑脚安装位，既可以抬高箱体避免桌面冷凝水浸泡壳体底部，也可以在支撑脚内部加装减震垫，降低顶部散热风扇运行时传递到桌面的振动噪音。箱体背部预留了走线孔位，可将制冷片、散热风扇的供电线路从该孔位引出，连接外部温控与供电模块，孔位边缘做了翻边钝化处理，避免割伤供电线路绝缘层。

从结构强度角度考虑，箱体的所有折弯边均预留了1.2倍板厚的折弯圆角，避免折弯处出现应力开裂问题，壳体拼接位置采用点焊加密封胶的工艺，既保证拼接强度，也可避免保温层发泡时出现漏料问题。顶部制冷片安装位做了局部下沉加强结构，可承受散热风扇与散热片的重量，长期使用不会出现顶部凹陷变形问题。门体内侧可根据使用需求加装储物格，预留的安装凸台可直接固定塑料储物格配件，拓展内部储物空间。

这类小型半导体制冷箱体的应用场景并不局限于常规的饮品冷藏，在实验室样品临时存储、工业元器件低温测试、车载药品恒温存储等场景中都有广泛需求，结构设计时兼顾了加工便利性与装配效率，所有零部件均采用市面上通用的标准件，无需定制特殊规格的配件，可有效降低生产与后期维护成本。在建模过程中，所有配合面均预留了合理的装配公差，钣金件之间的配合间隙控制在0.2mm以内，密封件安装位的公差按照橡胶件压缩量要求做了对应调整，可保证实际生产装配时无需二次修配即可完成整机组装。
