双环辐条式轻量化连接轮结构设计

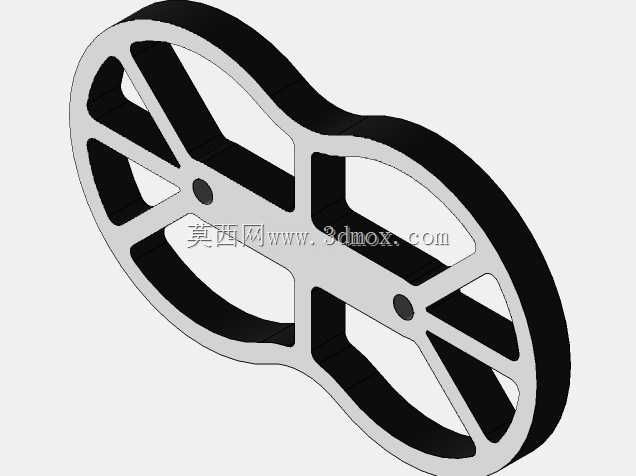

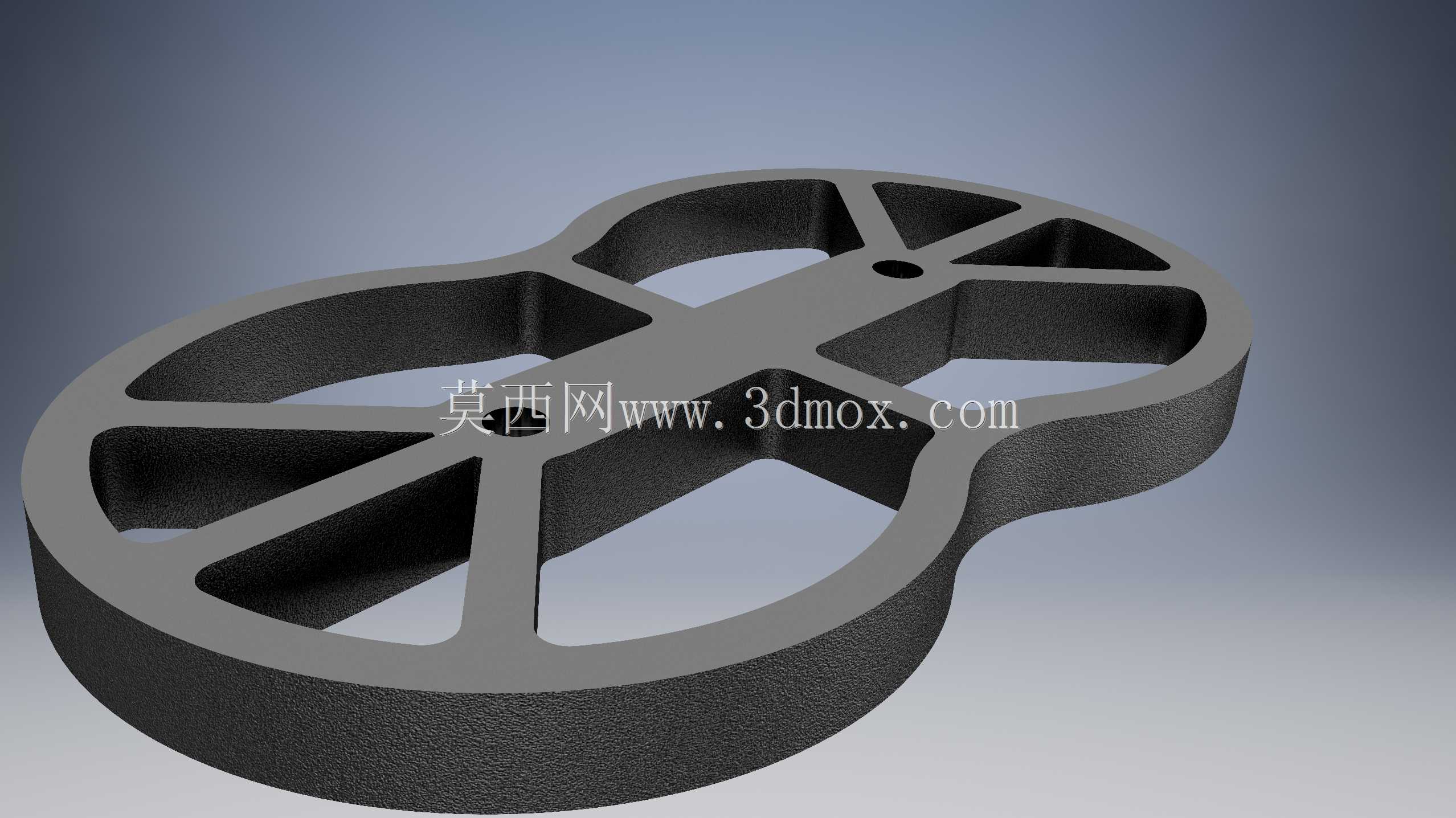

该轮体结构采用双环形外缘搭配中心连接梁的整体构型，区别于传统单圆轮的对称布局，双环衔接处做平滑圆弧过渡，避免直角位置的应力集中问题，轮体内部采用放射状辐条做支撑，在保证整体结构刚度的前提下最大化去除非受力区域的材料，实现结构件的轻量化设计。从实际应用场景来看，这类非圆轮廓的轮体结构多用于需要特定轨迹传动的轻载输送场景，比如小型自动化生产线的随行工装驱动轮、非标输送设备的导向轮，或是轻型健身器材的传动滚轮，双环的轮廓可以在转动过程中实现特定的行程变化，满足非标设备里非匀速传动、定点停顿的动作需求，相比标准圆轮，不需要额外搭配凸轮机构就能实现简单的变行程传动，能简化整套设备的结构布局，减少配套零件的数量。

设计过程中，辐条的排布角度经过受力校核，每根辐条的走向均对应轮体受力时的主应力方向，避免辐条承受额外的弯曲载荷，中心连接梁上预留的两个安装孔分别对应两个环形轮廓的中心位置，安装时可以根据实际传动需求选择其中一个孔作为转动轴心，另一个孔可作为配重安装位或是辅助连接件的固定位，适配不同的安装工况。轮体的厚度方向做等厚设计，所有加强筋与轮缘的厚度保持一致，在注塑或是3D打印加工时可以避免因壁厚不均导致的缩痕、翘曲问题，加工工艺性更好，适合小批量定制生产的场景。

安装边界方面，轮体的最大外轮廓尺寸由双环的外接圆决定，安装时需要预留对应双环转动范围的避让空间，避免轮体转动时与周边的机架、护板发生干涉，中心安装孔的孔径适配标准的微型滚动轴承，可直接搭配标准轴件做装配，不需要额外加工定制轴类零件，降低配套采购成本。轮缘的外表面做平整处理，没有额外的齿形或是防滑纹理，适合作为光面传动轮使用，靠摩擦传递扭矩，运行过程中噪音更低，不会出现齿轮传动的啮合冲击问题，适合对运行噪音有要求的办公类设备、小型民用器械场景。

结构细节上，辐条与轮缘、中心梁的衔接位置均做小圆角过渡，避免加工过程中出现应力开裂的问题，同时在长期受交变载荷的工况下，圆角过渡能大幅降低疲劳失效的概率，延长零件的使用寿命。轮体的背面没有额外的凸台结构，整体为平面设计，安装时可以直接贴靠在安装板表面，不需要额外预留避让凸台的空间，安装布局更紧凑。这类轻量化的轮体结构相比同尺寸的实心轮，重量能降低60%以上，转动惯量更小，驱动时需要的扭矩更低，能适配小功率的驱动电机，降低整套传动系统的能耗，在小型电池供电的便携设备上使用优势尤为明显。
