三缸动力单元整体结构三维建模作品

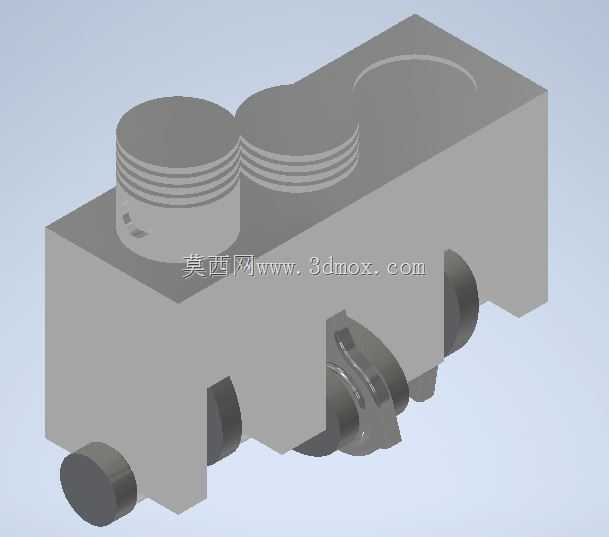

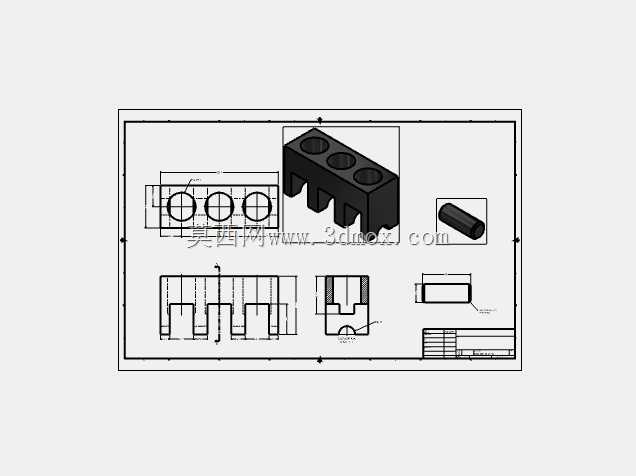

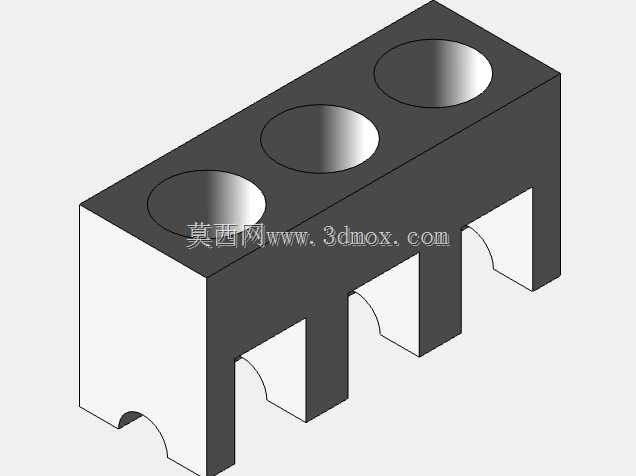

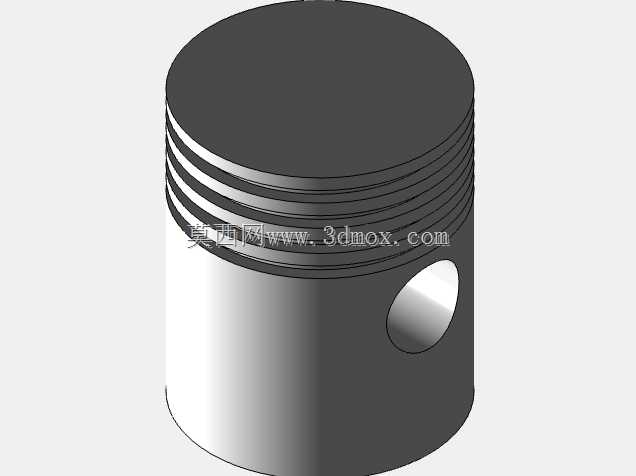

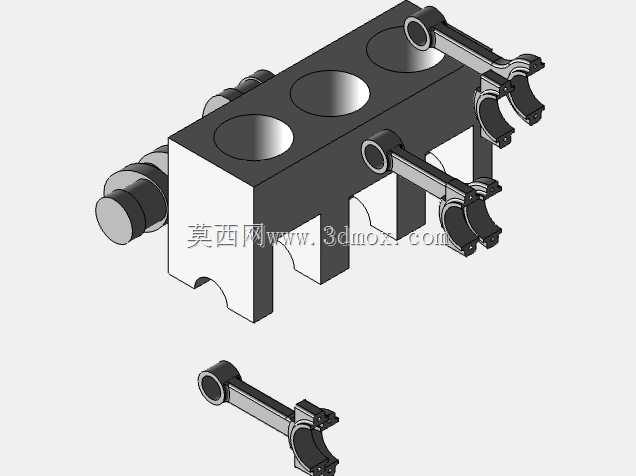

　　在小型通用动力配套、非道路移动机械、小型发电机组这类对动力单元紧凑性有明确要求的场景里，三缸结构的动力装置一直是平衡动力输出平顺性、整机自重、布置空间的优选方案，这次完成的三缸整体结构建模，完全围绕实际装机的边界约束展开，没有做脱离工程实际的夸张造型处理。从实际用途来看，这类三缸动力单元常配套在15-30kW功率段的小型工程机械、农用作业机具、便携应急发电设备上，相比单缸、双缸结构，它的点火间隔角更均匀，运转时的扭转振动幅度更小，不需要额外加装过大体积的减振机构就能满足多数配套场景的NVH要求，同时比四缸同功率段机型的轴向尺寸短15%左右，对安装空间局促的配套设备非常友好。做结构设计的时候，最先敲定的是缸体的整体布局，三个气缸采用直列排布的形式，没有采用偏置缸径的设计，主要是考虑到直列结构的缸体铸造工艺性更好，后期加工缸孔、曲轴孔的时候工装夹具的定位基准更统一，能有效降低生产环节的形位公差控制难度。缸体上部的三个活塞组件，建模时还原了活塞环槽的分层结构，包括气环、油环的安装槽位都做了准确的结构表达，活塞销座的位置也按照实际受力角度做了偏移处理，避免做功行程中活塞对缸壁的侧压力过大导致偏磨问题。

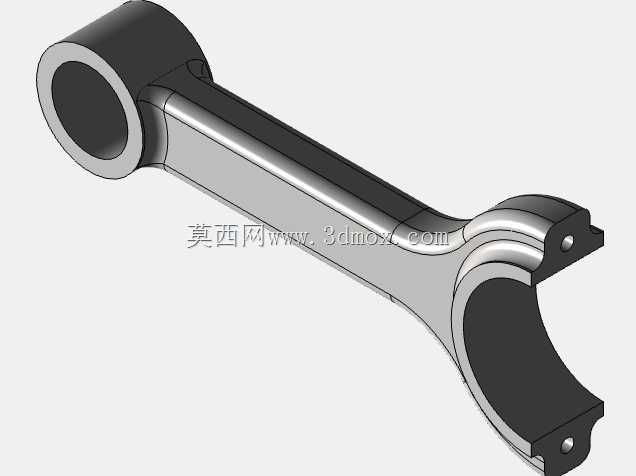

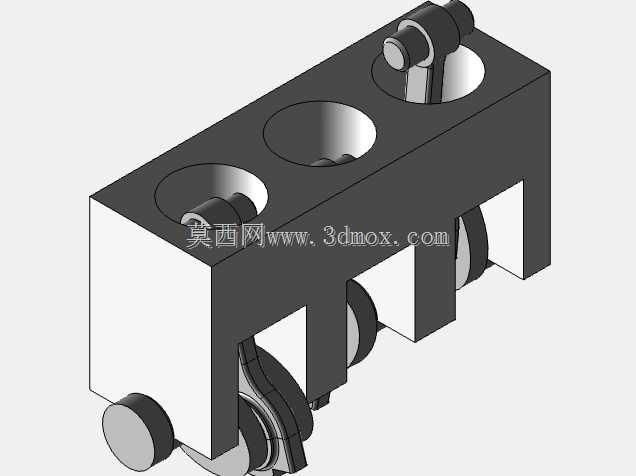

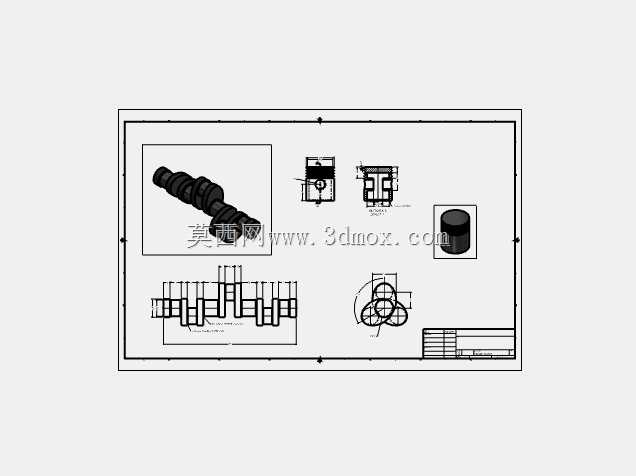

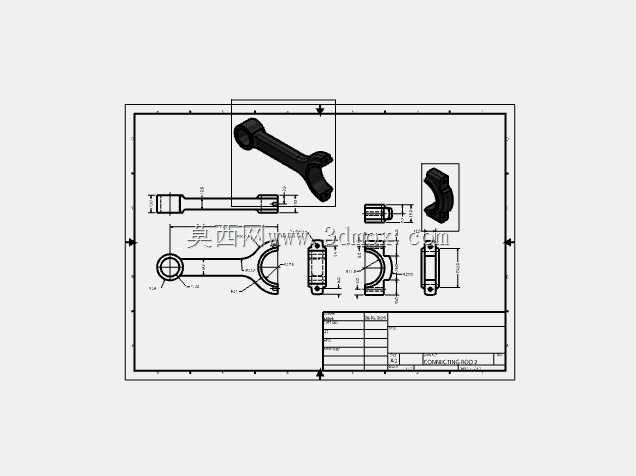

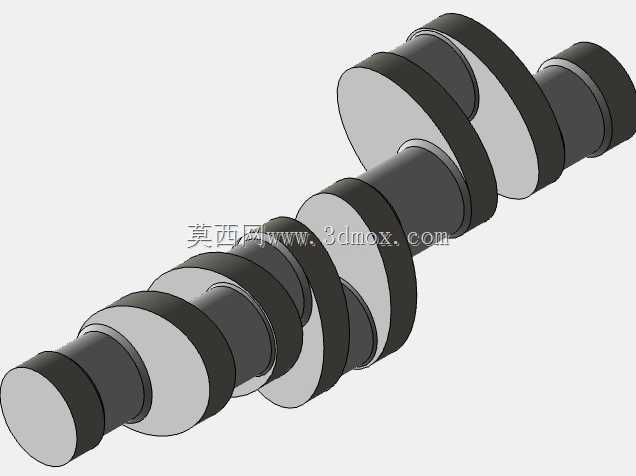

　　下部的曲柄连杆机构，建模时严格按照曲柄半径、连杆长度的常规配比做了运动干涉校验，曲轴的主轴颈、连杆轴颈的过渡圆角都做了保留，这个细节很多建模者容易忽略，但实际工程里这个圆角直接影响曲轴的疲劳强度，圆角半径过小很容易在交变载荷下出现轴颈断裂的故障。考虑到配套安装的需求，建模时特意预留了整机安装的接口边界：缸体侧面的机油滤清器安装座、前端的水泵驱动轮安装位、后端的飞轮壳连接法兰都按照通用配套尺寸做了结构还原，动力输出端的轴伸尺寸、键槽规格也参考了同功率段通用机型的参数，方便设计人员直接调用这个模型做配套设备的总装布置，不需要再额外核对安装接口的匹配性。

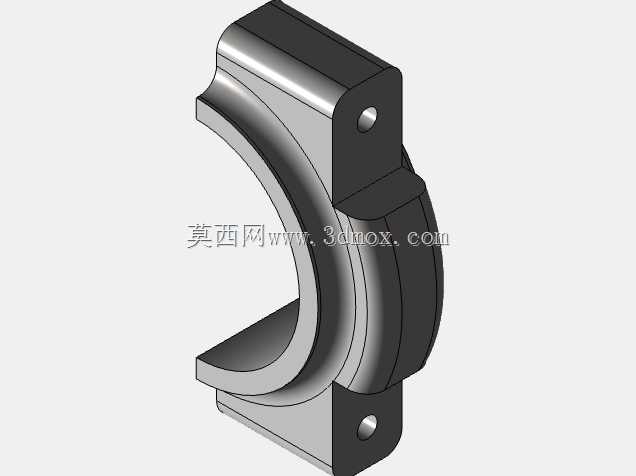

　　外形尺寸上，整个动力单元的宽度控制在适合小型设备机架安装的范围内，高度方向预留了空气滤清器、气门室罩盖的安装空间，不会出现装机后和设备上部覆盖件干涉的问题。建模过程中对各个运动部件的配合间隙也做了对应的结构表达，比如活塞和缸壁的配合间隙、曲轴轴颈和轴瓦的间隙都在模型里留了合理的公差空间，不是完全零贴合的理想化模型，更贴近实际生产装配的真实状态。另外，缸体内部的冷却水道、润滑油道的走向虽然没有做完全透明化的展示，但在对应的安装接口位置都做了标识，方便后续做热管理、润滑系统仿真的时候提取接口位置参数。

　　对于做设备选型的工程师来说，这个模型可以直接导入总装文件里做空间校核，不需要再从零开始搭建动力单元的占位模型，能大幅缩短前期方案设计的周期；对于做结构学习的从业者来说，模型里的各个部件拆分逻辑完全按照实际装配顺序设置，从缸体、曲轴、活塞连杆组到外部附件的安装层级清晰，可以直观理解三缸发动机的动力传递路径和装配关系。很多同类建模作品往往只做了外观曲面的还原，忽略了内部结构的工程合理性，这个模型在搭建的时候每一处结构都对应实际的功能需求，没有为了视觉效果添加无意义的造型，比如缸体外表面的加强筋位置，都是按照实际铸造时的刚度需求布置的，筋条的宽度、高度比例都符合铸造工艺的要求，不会出现工艺上无法实现的薄壁尖角结构。
