带式输送机用皮带辊支撑结构

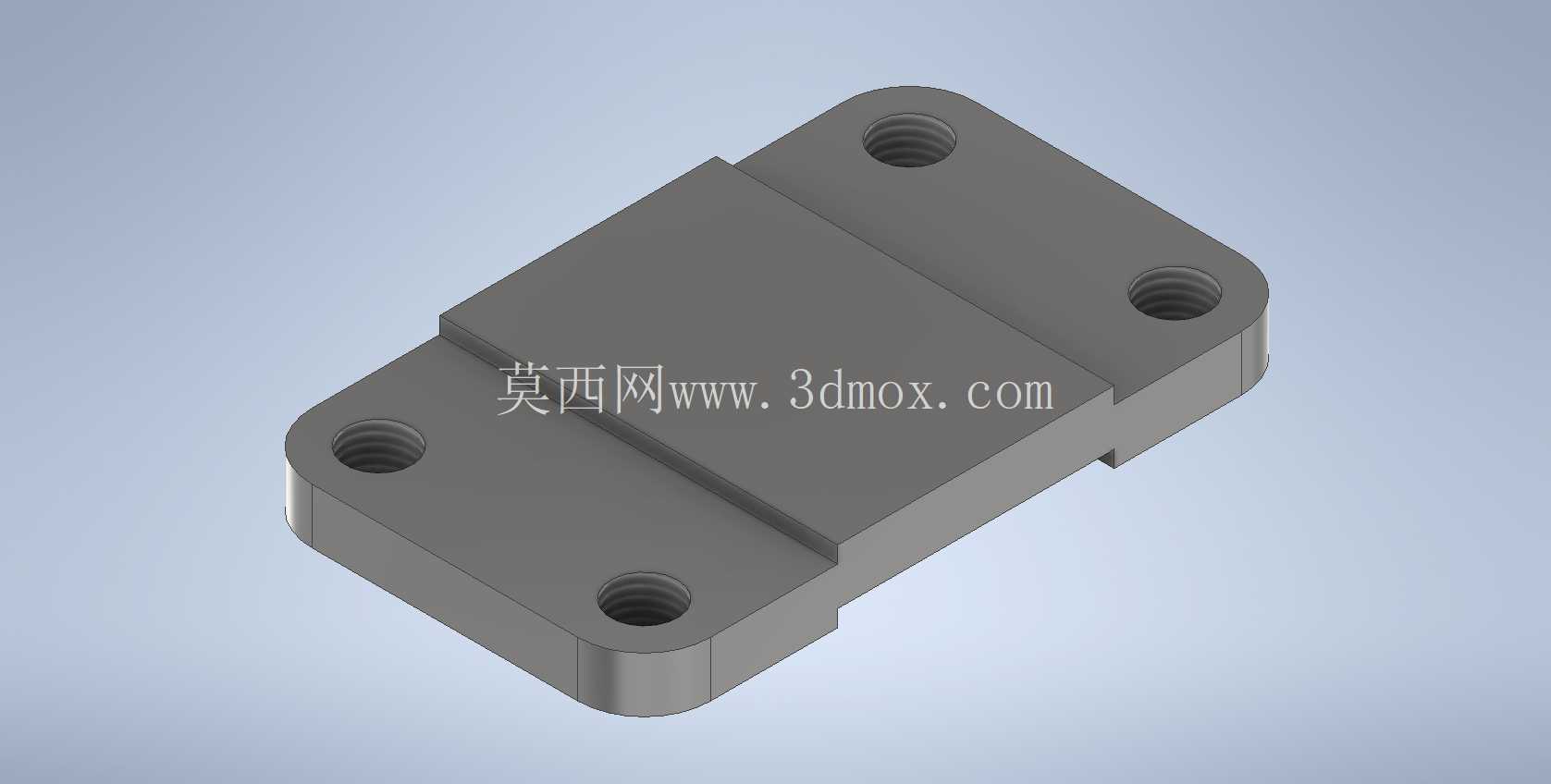

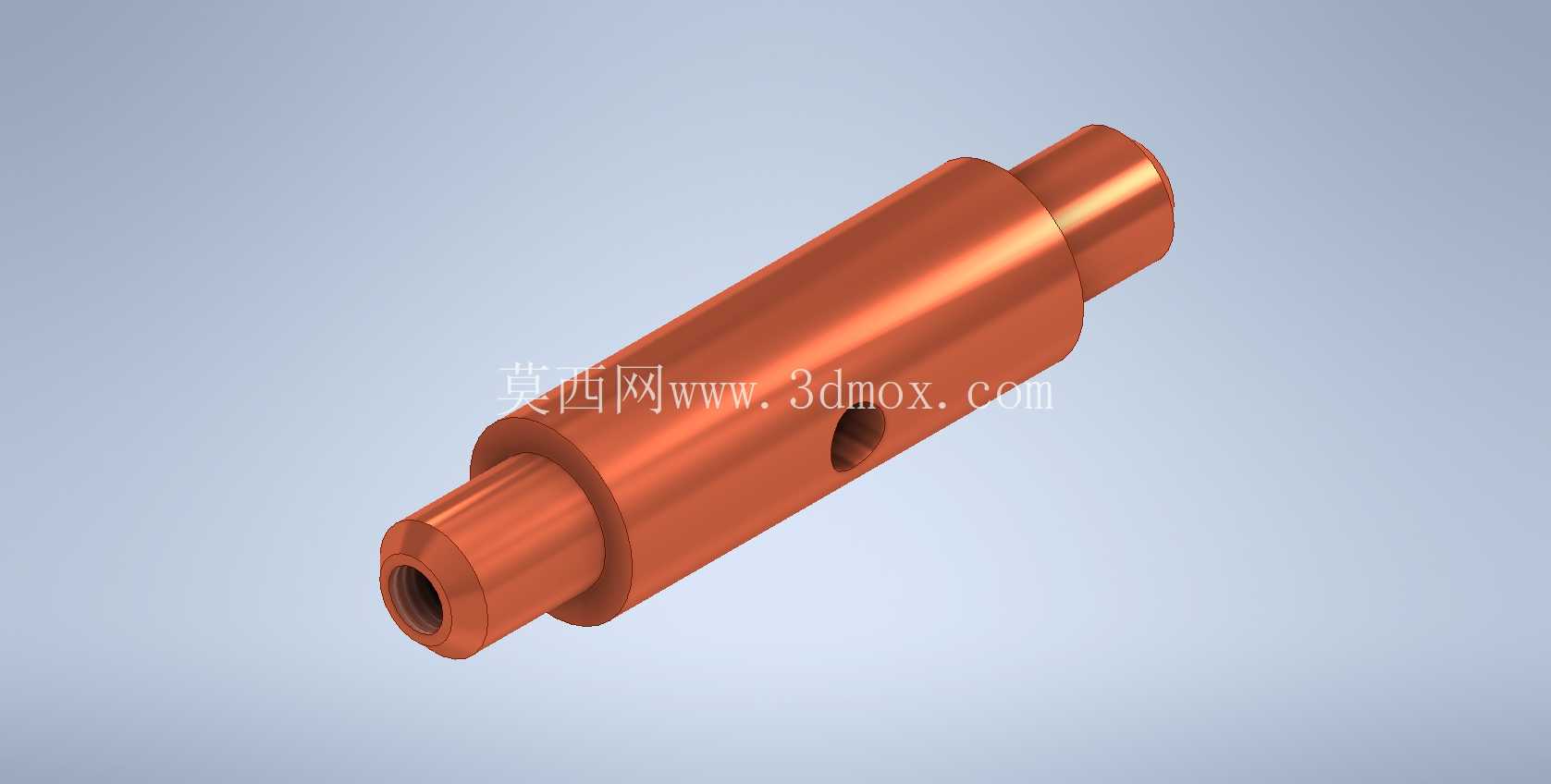

　　在散料输送、生产线物料转运的各类带式输送机系统中，皮带辊支撑是直接决定输送带运行稳定性、整机使用寿命的核心承载部件，其结构设计合理性直接关联输送线的运维成本与连续作业可靠性。这类支撑部件的核心作用，是为回程段或承载段的皮带辊提供稳定的安装基准，抵消皮带运行过程中产生的径向跳动、偏载冲击力，同时约束辊轴的轴向窜动，保证皮带始终在预设的运行轨迹内平稳移动，避免出现皮带跑偏、撒料、辊轮异常磨损等常见输送线故障。从结构设计逻辑来看，该支撑采用分体式铸造成型的支座主体，底部设置带安装孔的双侧翼安装板，安装孔位采用对称布局，可适配不同宽度的输送机纵梁安装基准，安装面预留0.2mm的铣削加工余量，保证安装后支撑面的平面度公差控制在0.1mm以内，

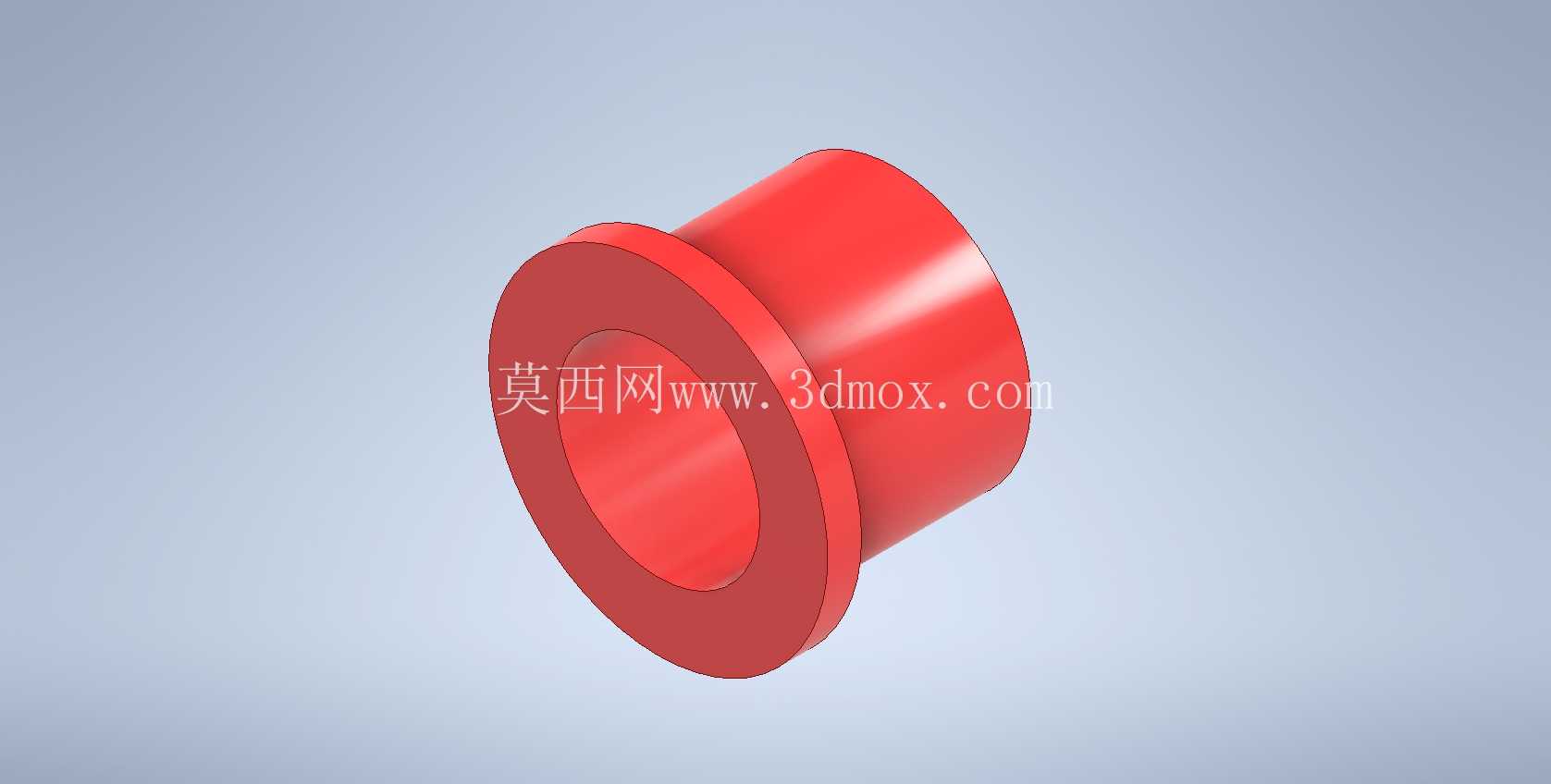

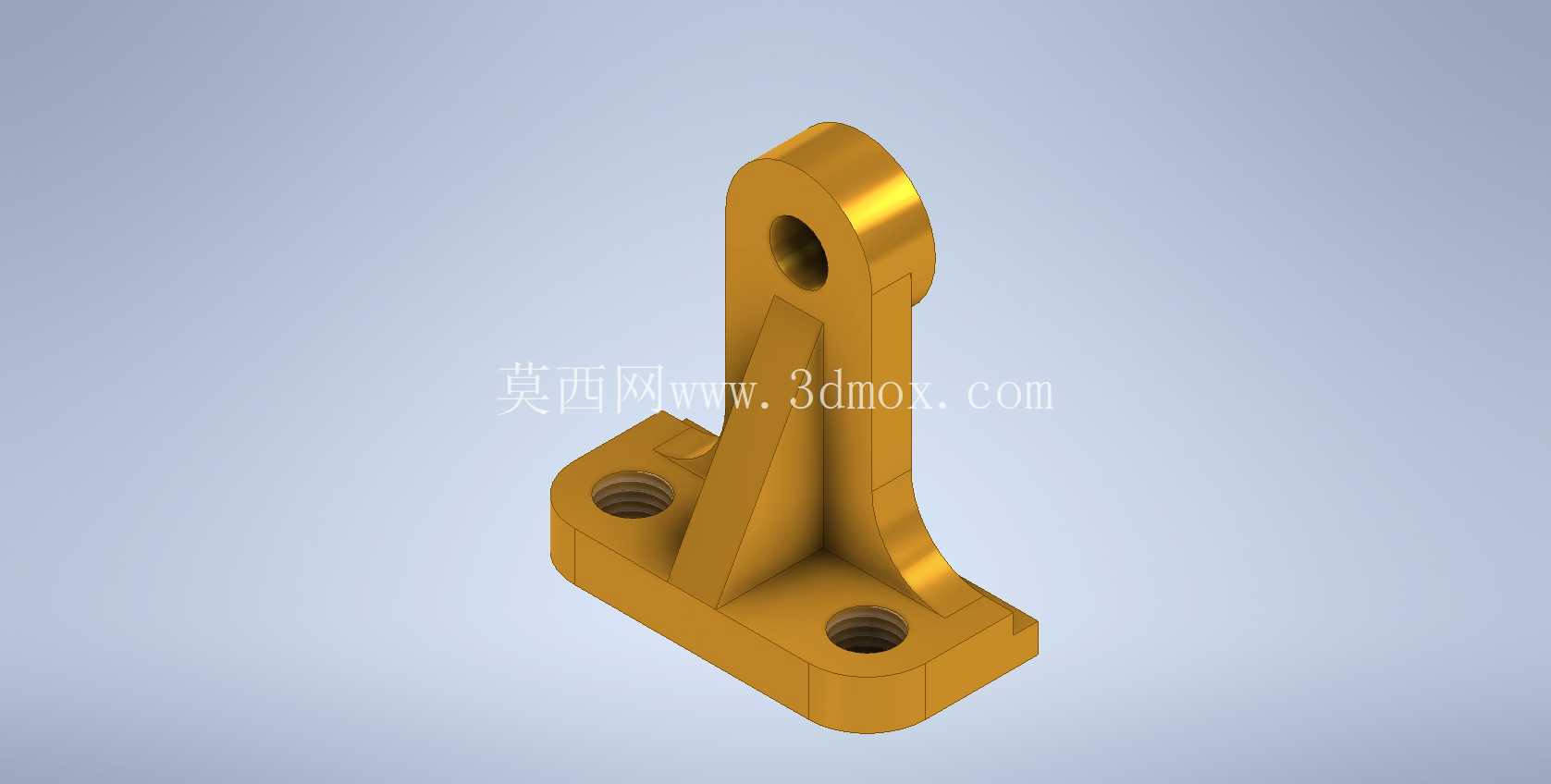

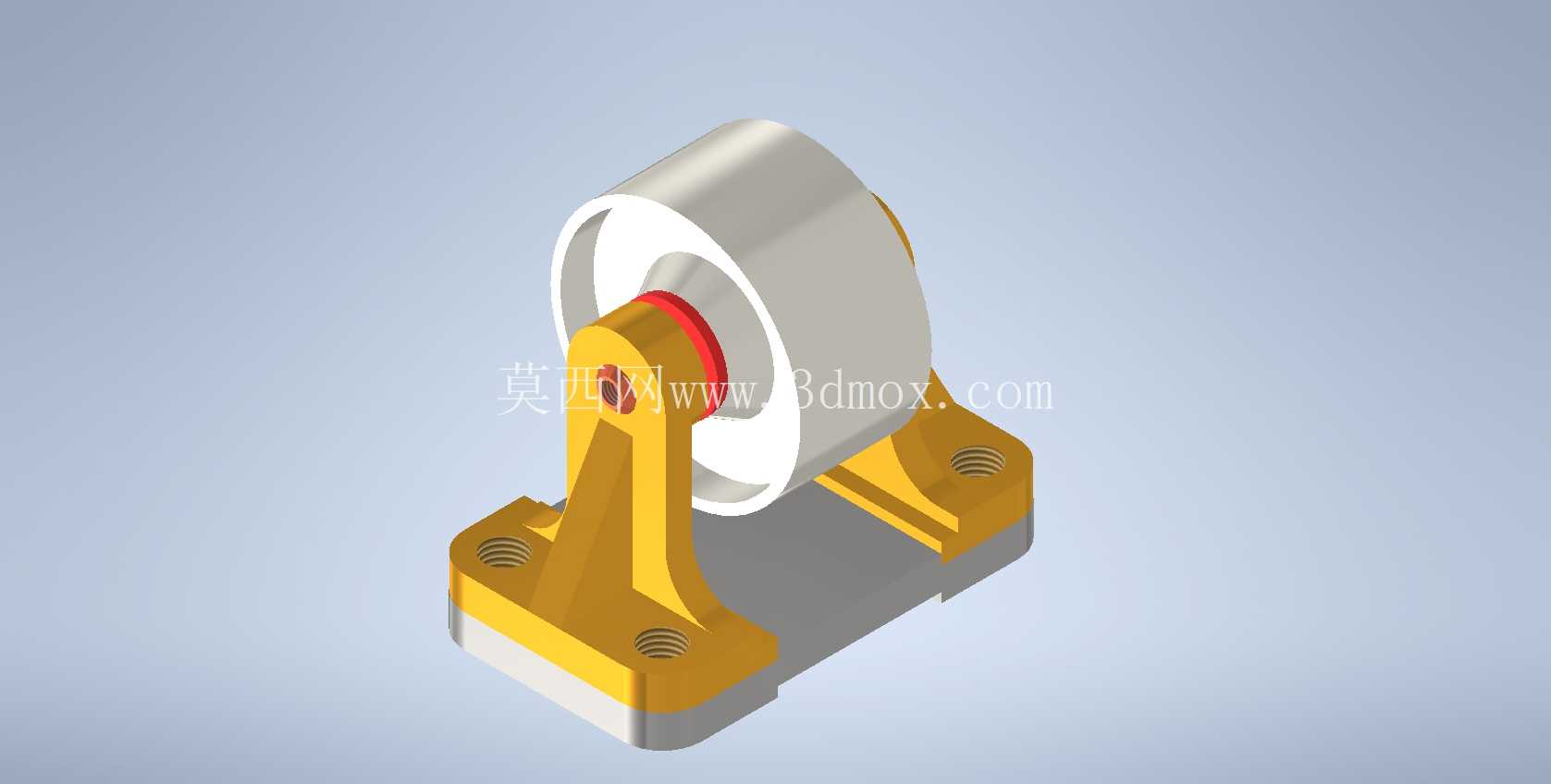

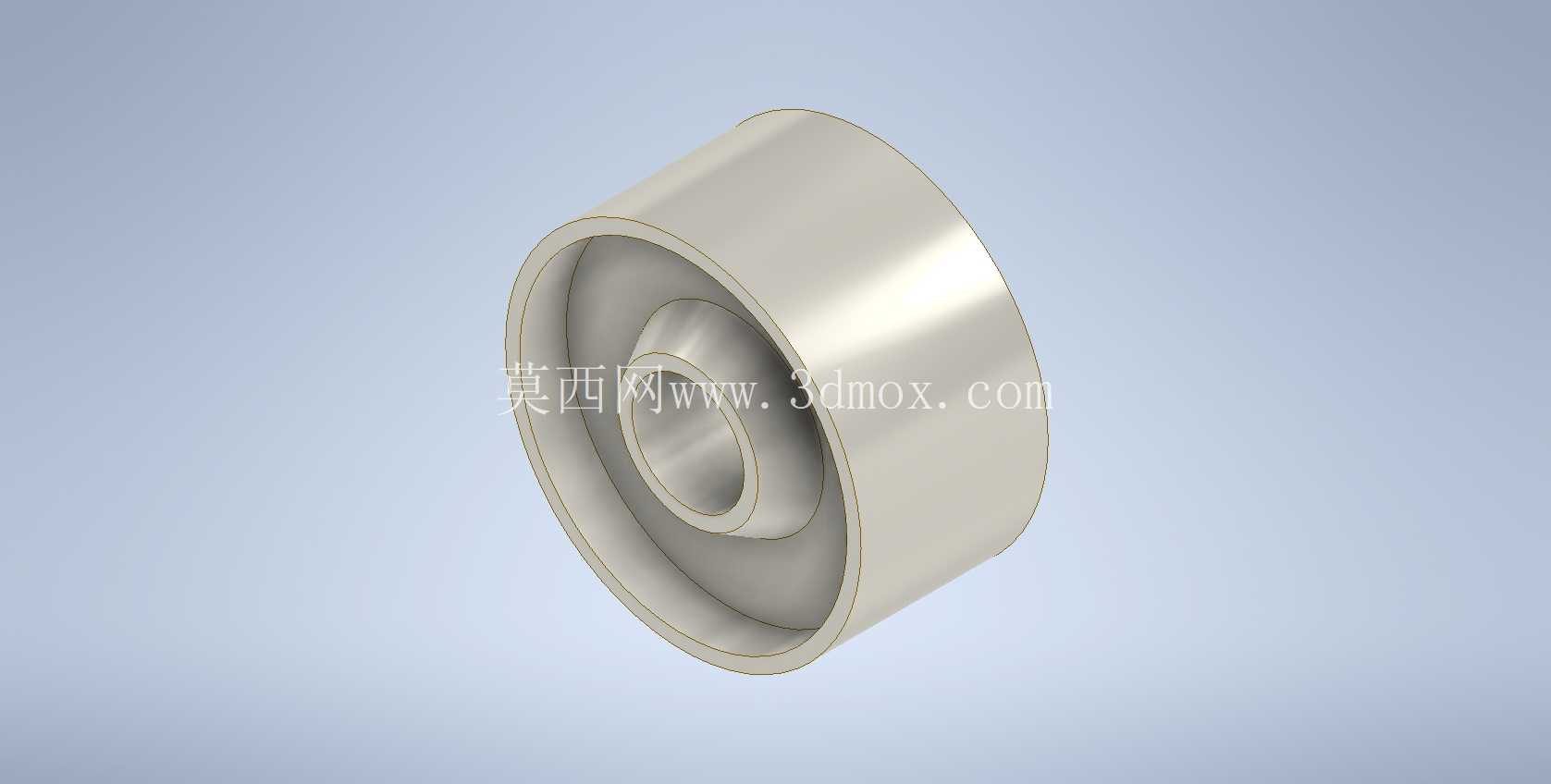

　　避免辊轮安装后出现轴线偏斜。支撑的立臂部分采用变截面加强结构，在辊轴安装座位置做加厚处理，同时在立臂与底板的衔接位置设置圆弧过渡筋，既能够降低应力集中带来的结构断裂风险，又能在满足承载强度要求的前提下尽可能减少材料用量，降低部件自重。辊轮与支撑的配合位置设置耐磨衬套与轴向限位挡边，衬套采用自润滑材质，可减少长期运行过程中轴孔配合面的磨损，延长维护周期。从安装边界来看，该支撑的双侧安装孔中心距适配常规中型带式输送机的纵梁安装尺寸，整体高度可匹配直径100-150mm范围的皮带辊安装需求，安装时无需对输送机纵梁做额外的打孔改造，可直接替换同规格的老旧支撑部件。在实际工况应用中，这类支撑可适应矿山、建材、物流分拣等不同场景的输送线需求，

　　能够承受一定程度的粉尘、潮湿环境影响，支撑表面做喷塑防锈处理，可抵御常规工况下的腐蚀问题。设计过程中重点校核了满载工况下的支撑受力变形量，保证在皮带满负荷运行时，支撑的最大变形量不超过0.05mm，避免因支撑变形导致辊轮轴线偏移，进而引发皮带跑偏问题。同时支撑的结构预留了辊轮拆装的操作空间，日常维护更换辊轮时无需拆卸整个支撑座，仅需拆卸轴向限位件即可完成辊轮更换，大幅降低运维操作的时间成本。
