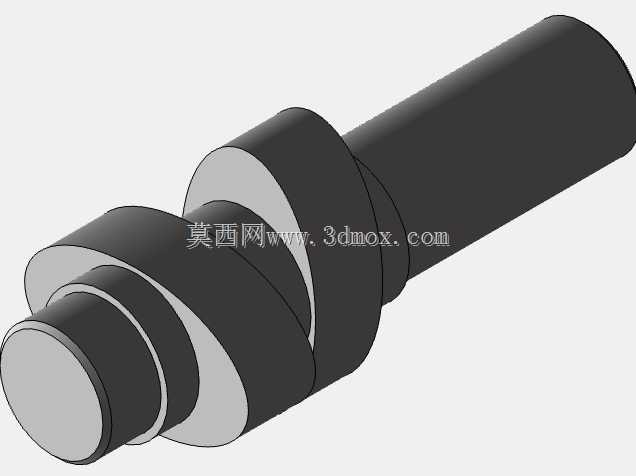

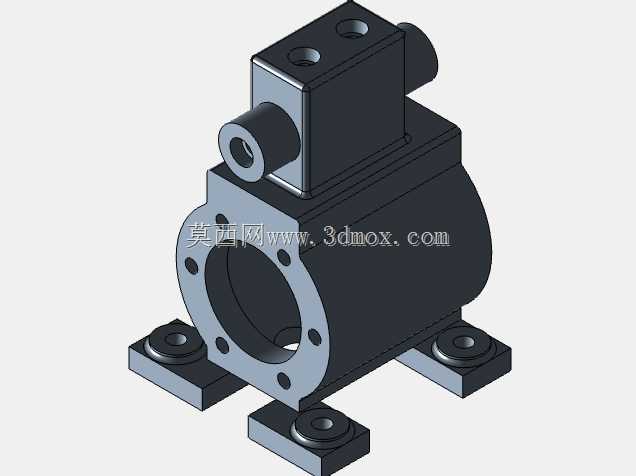

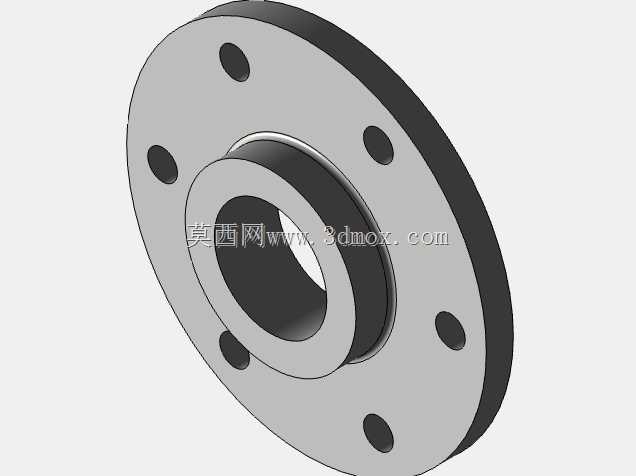

做液压系统集成快十年,经手的动力元件三维建模少说也有上百套,这次做的卧式轴向柱塞泵结构,是给小型液压站做配套选型参考用的。先从安装边界说起,这个泵采用底脚式安装,三个安装支脚呈三角分布,支脚面上的沉孔适配M10内六角螺栓,安装时要注意输入轴中心高到安装基准面的距离,同轴度公差要控制在0.1mm以内,避免联轴器偏载造成轴封过早磨损。输入轴采用平键传动,轴伸端的直径、键槽尺寸都符合常规液压泵的接口标准,能直接匹配标准Y系列电机的输出轴,不用额外做转接法兰,这点在做设备布局的时候能省不少空间。

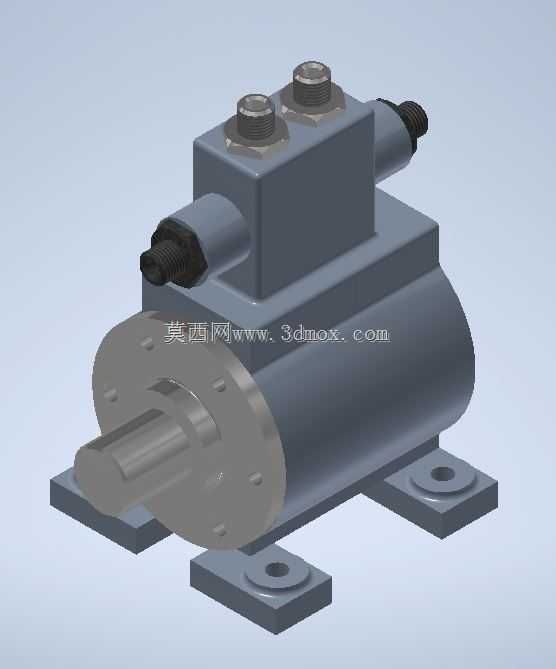

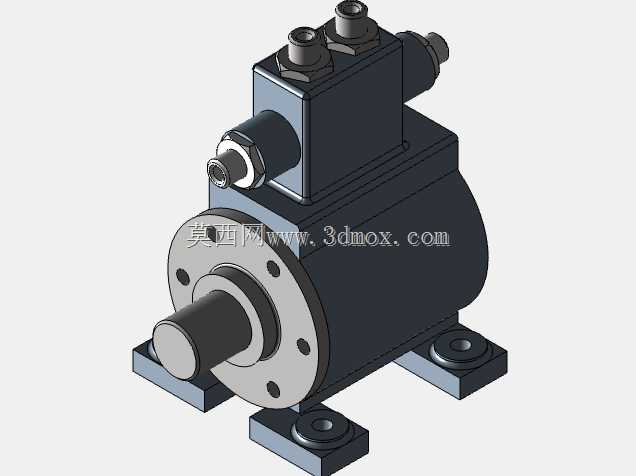

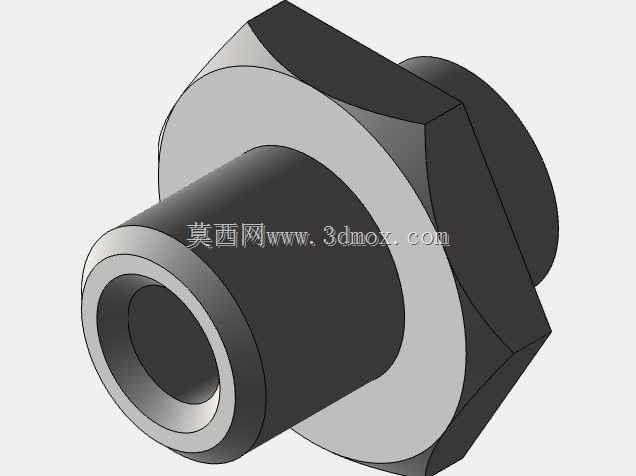

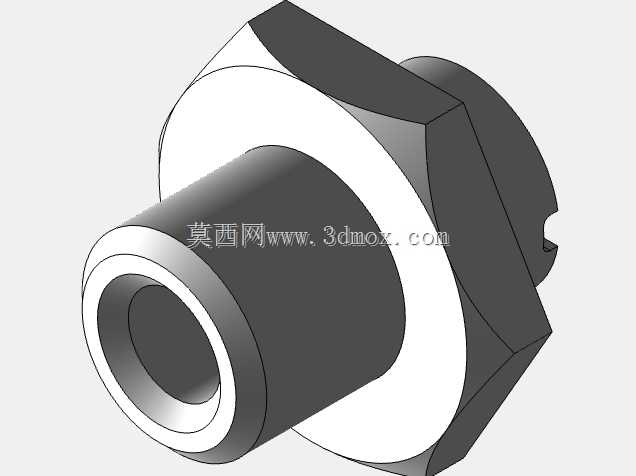

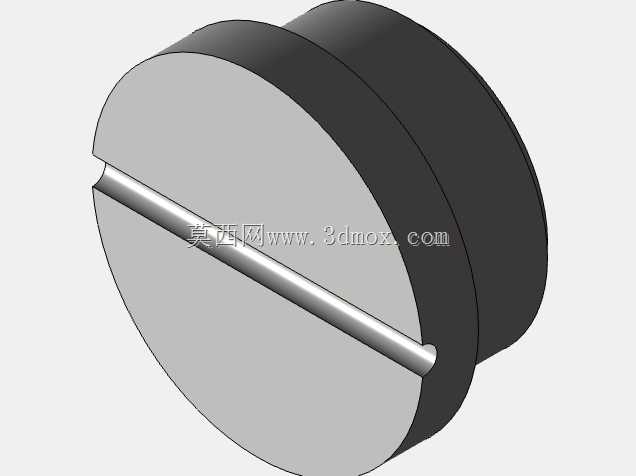

从功能特性上看,这个泵的两个顶部油口分别是进油口和出油口,油口采用英制管螺纹连接,侧面的两个外螺纹油口是外泄油口和控制油口,做系统布管的时候要注意外泄油口必须单独接回油箱,不能和主回油管路并接,不然会造成泵体内腔压力过高,冲坏轴封。泵体的主体结构分为缸体段、配流盘段和变量机构段,缸体内部的柱塞沿圆周均匀分布,斜盘倾角决定了泵的额定排量,这个结构做的是固定排量版本,后续如果要做变量款,只需要替换斜盘调节部分的组件就行,不用改动主体安装尺寸,这点在做系列化设计的时候通用性很强。

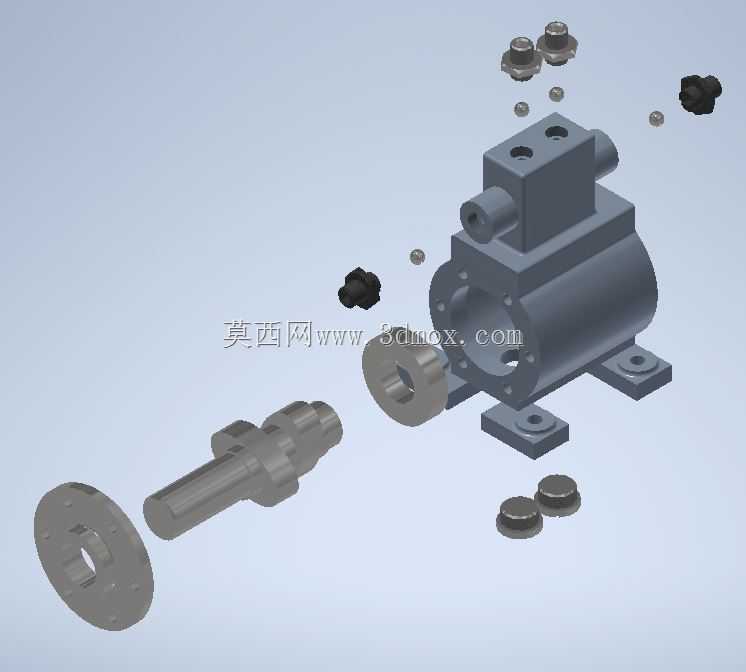

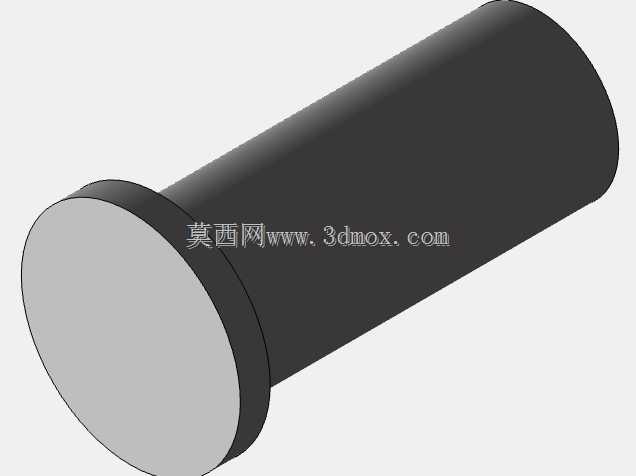

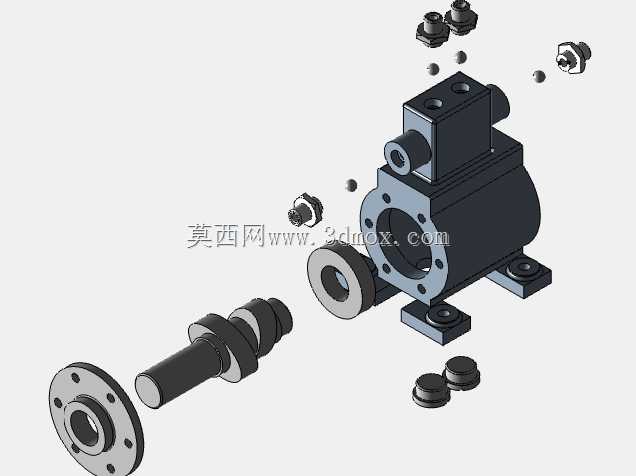

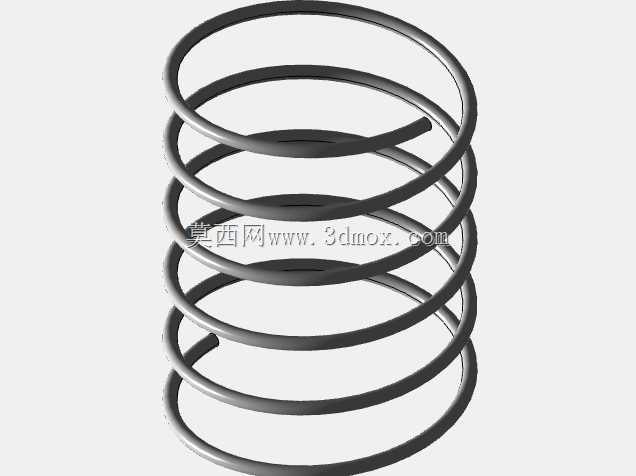

实际应用场景里,这类柱塞泵常用在小型液压机、工装夹具的液压动力单元、小型工程机械的辅助液压系统里,额定工作压力能到25MPa,相比齿轮泵容积效率更高,适合对压力稳定性要求高的工况。建模的时候特意把内部的柱塞、滑靴、配流盘、回程盘这些零件都做了可拆分的结构,不是做的外观整模,做装配干涉检查的时候,能直观看到柱塞在缸体孔内的往复行程,滑靴和斜盘的贴合面有没有干涉,配流盘的吸排油窗口和缸体腰型孔的对位是否准确,这点对刚接触液压元件设计的工程师来说,能快速理解轴向柱塞泵的工作原理。
外形尺寸上,泵体总长度不含轴伸大概是210mm,总宽度算上两侧油口接头是165mm,总高度从安装面到顶部油口上端是140mm,做液压站布局的时候,要在泵的上方预留至少50mm的空间,方便后续拆装油口接头和检修变量机构。安装支脚的定位尺寸,横向两个支脚的中心距是120mm,纵向支脚到输入轴端面的距离是80mm,这个尺寸和市面上常见的同排量CY系列柱塞泵安装尺寸兼容,做设备替换的时候不用重新加工安装板,能直接替换安装。

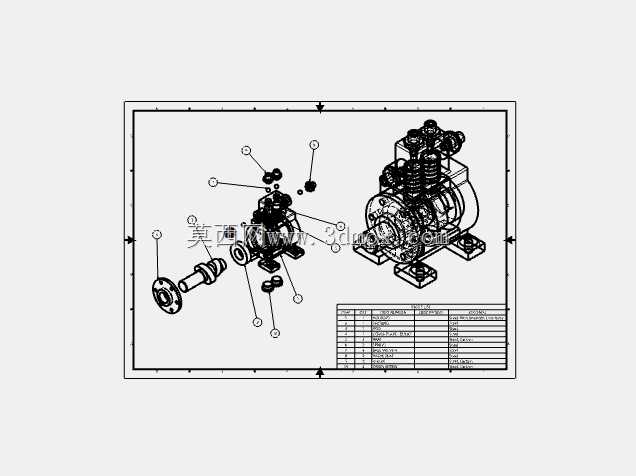

建模的时候特意做了细节处理,比如轴伸端的防尘圈槽、油口的螺纹退刀槽、安装支脚的铸造圆角,这些细节在做工程图导出的时候能直接用,不用再二次补画。泵体表面的安装平面都做了粗糙度标注的参考,结合面的平面度要求控制在0.02mm以内,避免高压油泄漏。很多新手做液压泵建模的时候容易忽略配流盘的卸荷槽结构,这个模型里也做了出来,卸荷槽的位置和尺寸都是按照实际产品的参数做的,能避免柱塞腔在吸排油切换的时候产生压力冲击,降低系统的噪音和振动。
在做液压系统管路设计的时候,用这个模型能提前模拟管路的走向,避免油口接头和周边的阀块、油箱结构产生干涉,尤其是侧面的控制油口,位置比较靠下,布管的时候如果不提前做三维布局,很容易和安装底板或者电机接线盒碰在一起。另外这个泵的旋转方向是从轴伸端看顺时针旋转,建模的时候也在轴端做了标识参考,选型的时候要注意和电机的旋转方向匹配,接反的话会造成泵无法吸油,甚至损坏内部零件。
