带键槽螺纹孔CL型连接曲臂结构

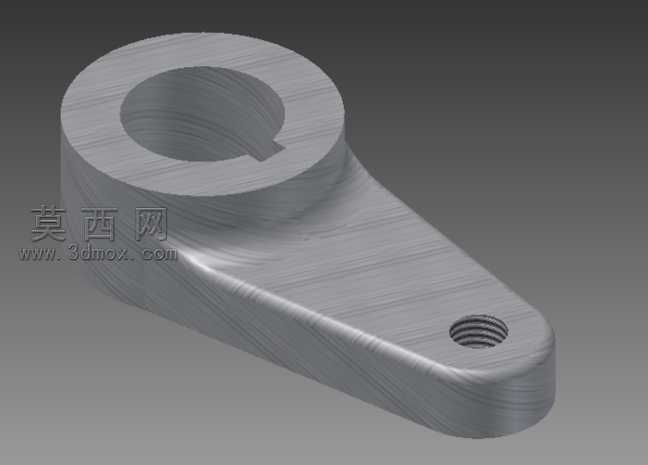

本作品为CL型连接曲臂的三维建模成果，建模阶段以机械传动连接的实际功能需求为核心逻辑，首先梳理曲臂的核心功能结构：一端为带键槽的大直径轴孔结构，用于与传动轴配合实现周向固定，传递旋转扭矩，键槽的尺寸、位置严格遵循机械设计标准中平键连接的配合公差要求，保证轴与曲臂装配后无相对窜动、传动无间隙；另一端为带内螺纹的安装孔位，用于铰接或连接外部执行构件，实现动力的转向传递。建模过程中首先绘制曲臂的主体轮廓草图，精准控制轴孔中心与螺纹孔中心的中心距参数，对臂身的过渡区域采用平滑变截面放样处理，避免直角应力集中，提升零件的结构强度。材质渲染阶段选用金属拉丝钢材材质，还原钢制机械零件的真实表面质感，对轴孔内壁、螺纹孔牙型、臂身过渡圆角等细节做了精细化处理，保证模型的工程实用性：轴孔的圆柱度、端面垂直度均符合机械加工的精度要求，螺纹孔的牙型参数符合普通公制螺纹的标准规范，臂身的厚度均匀过渡，既满足传动受力的强度要求，又控制零件整体重量，实现轻量化设计。设计思路上，该曲臂作为典型的曲柄类传动连接件，核心作用是改变动力传递方向、将旋转运动转化为指定行程的摆动或直线运动，建模时充分考虑零件的加工工艺性：所有棱边均做了合理的倒角处理，避免加工后出现锐边毛刺，轴孔端面预留了装配压紧的贴合面，保证装配时的定位精度，臂身的曲面过渡采用可铣削加工的顺滑曲面，无倒扣、无无法加工的死角，可直接用于后续的工程图导出、数控加工编程或3D打印验证。渲染阶段通过调整光照角度，突出金属材质的拉丝纹理与零件的结构轮廓，清晰展示轴孔键槽的位置、螺纹孔的深度、臂身的过渡形态，让模型既具备工程应用的参数准确性，又具备直观的视觉展示效果，可直接用于机械结构教学、传动方案演示、零部件选型参考等场景。
