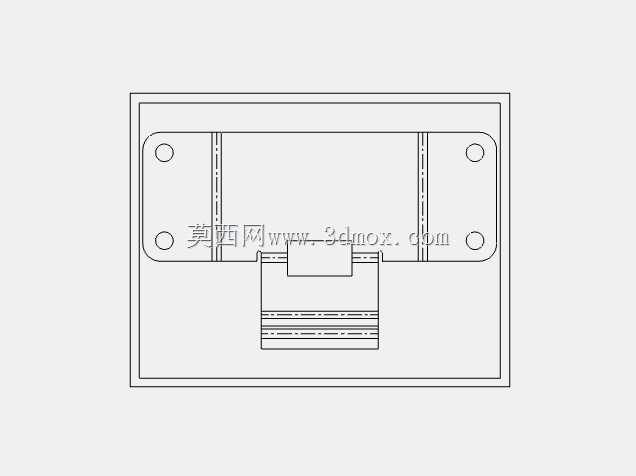

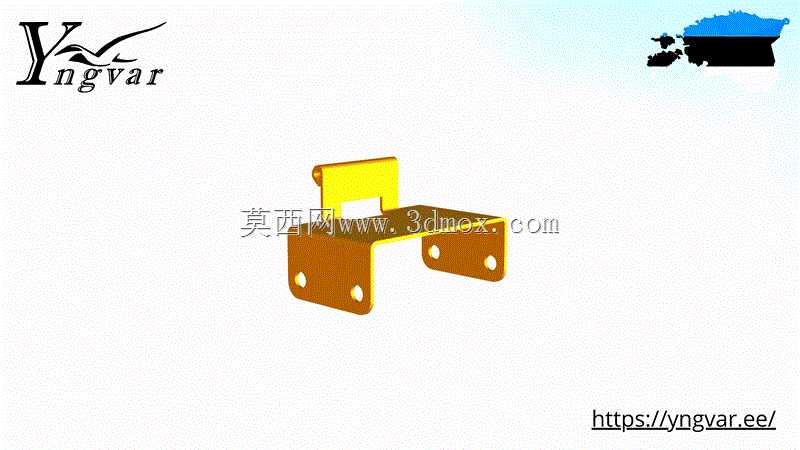

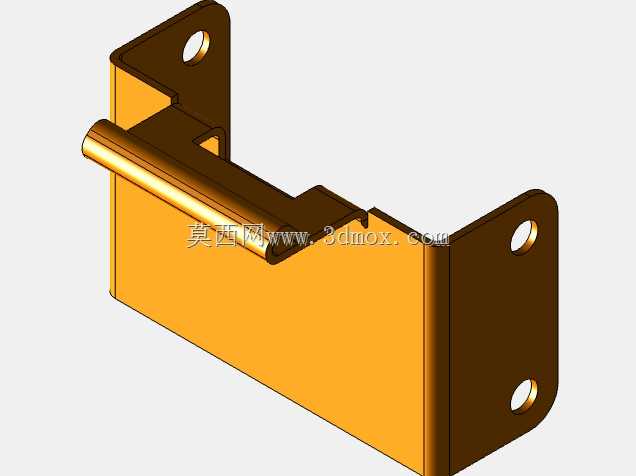

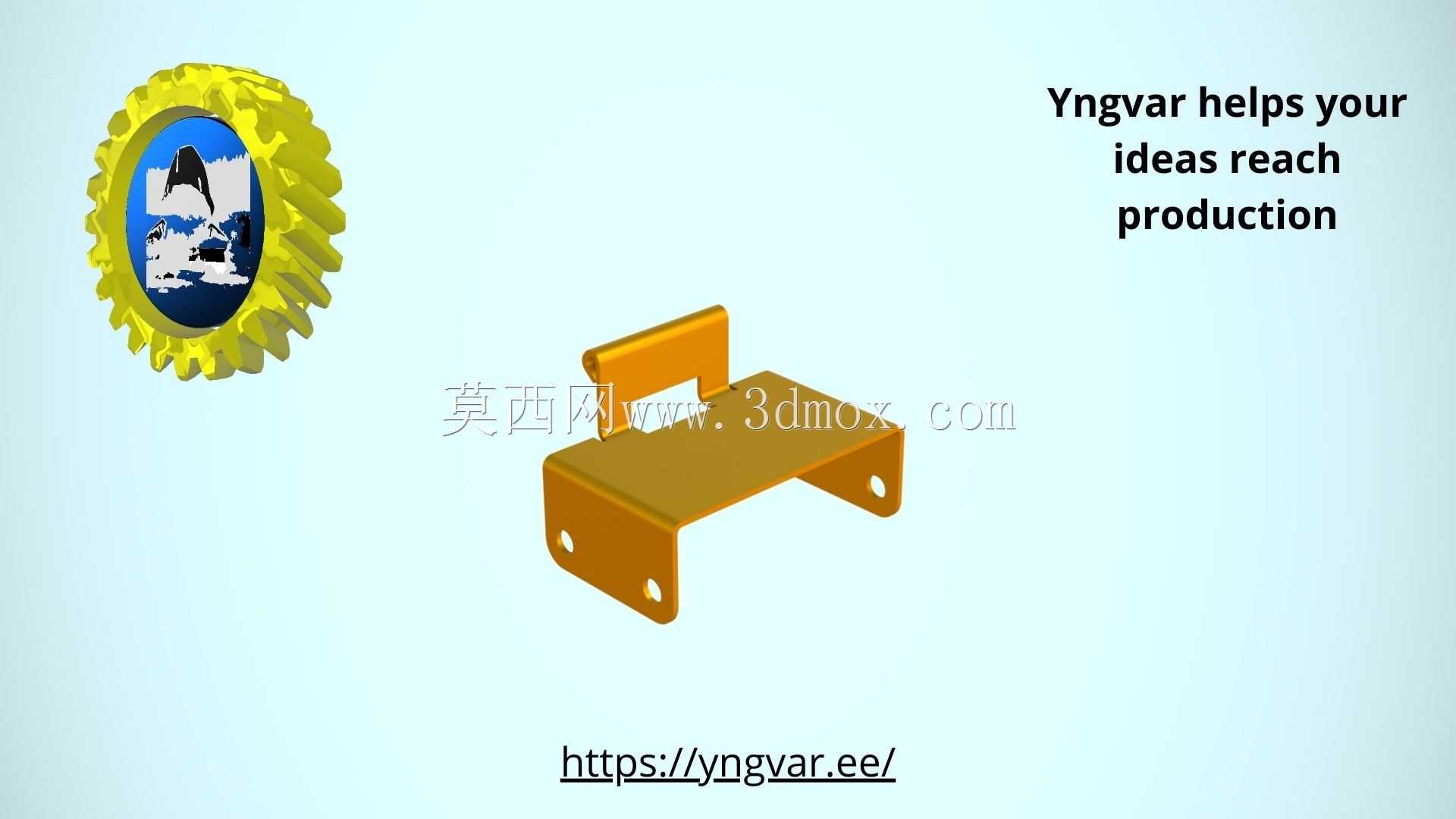

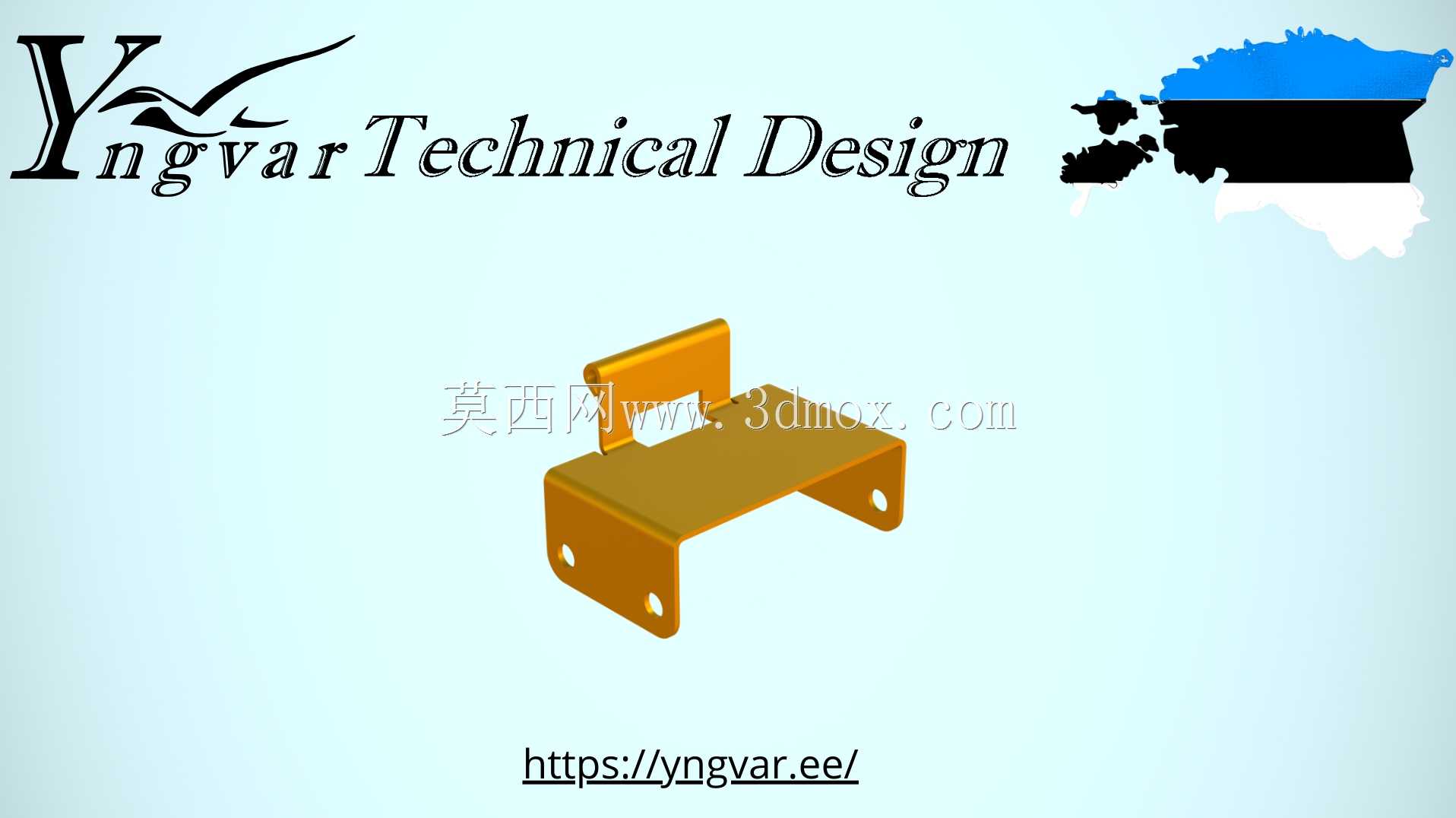

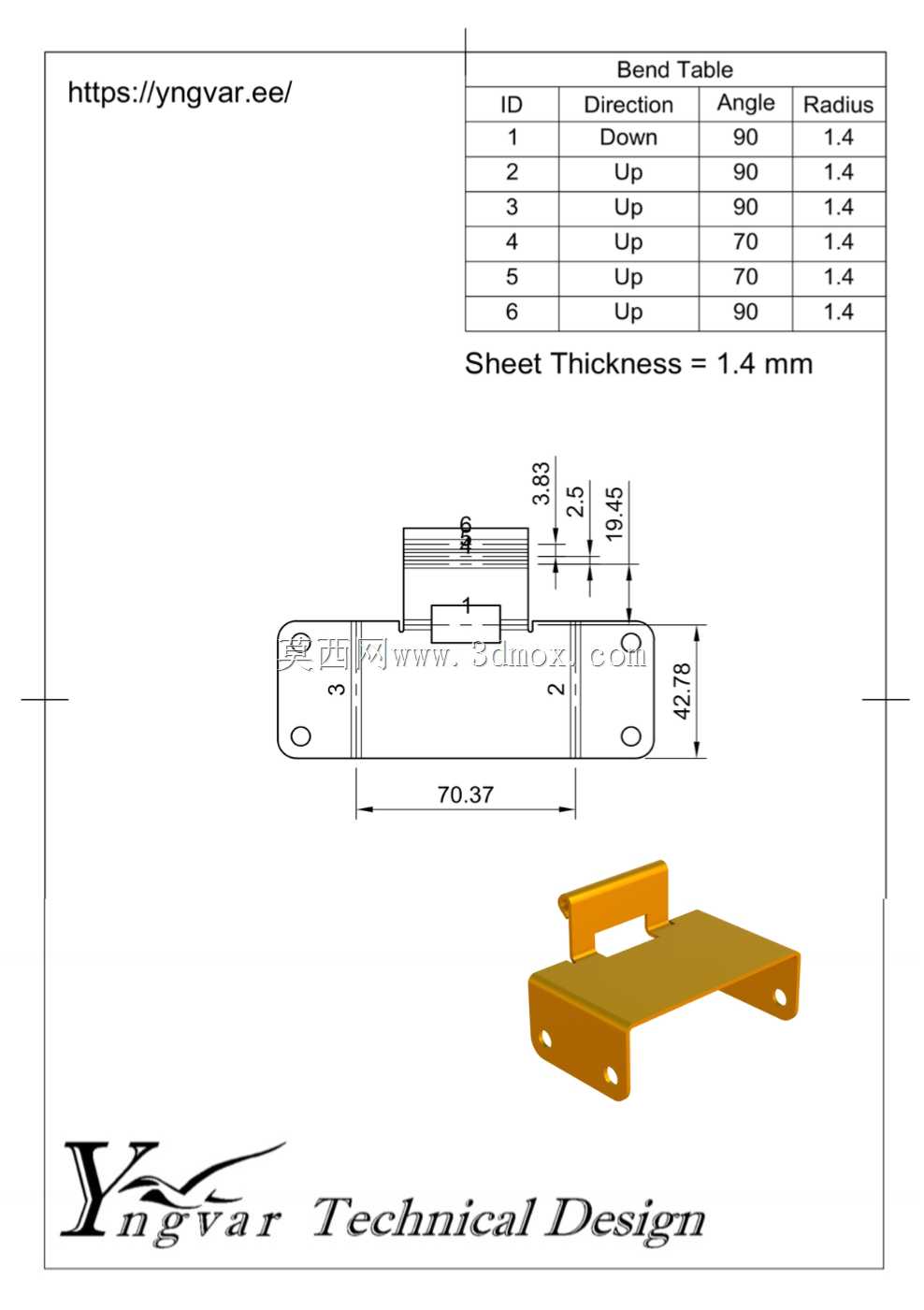

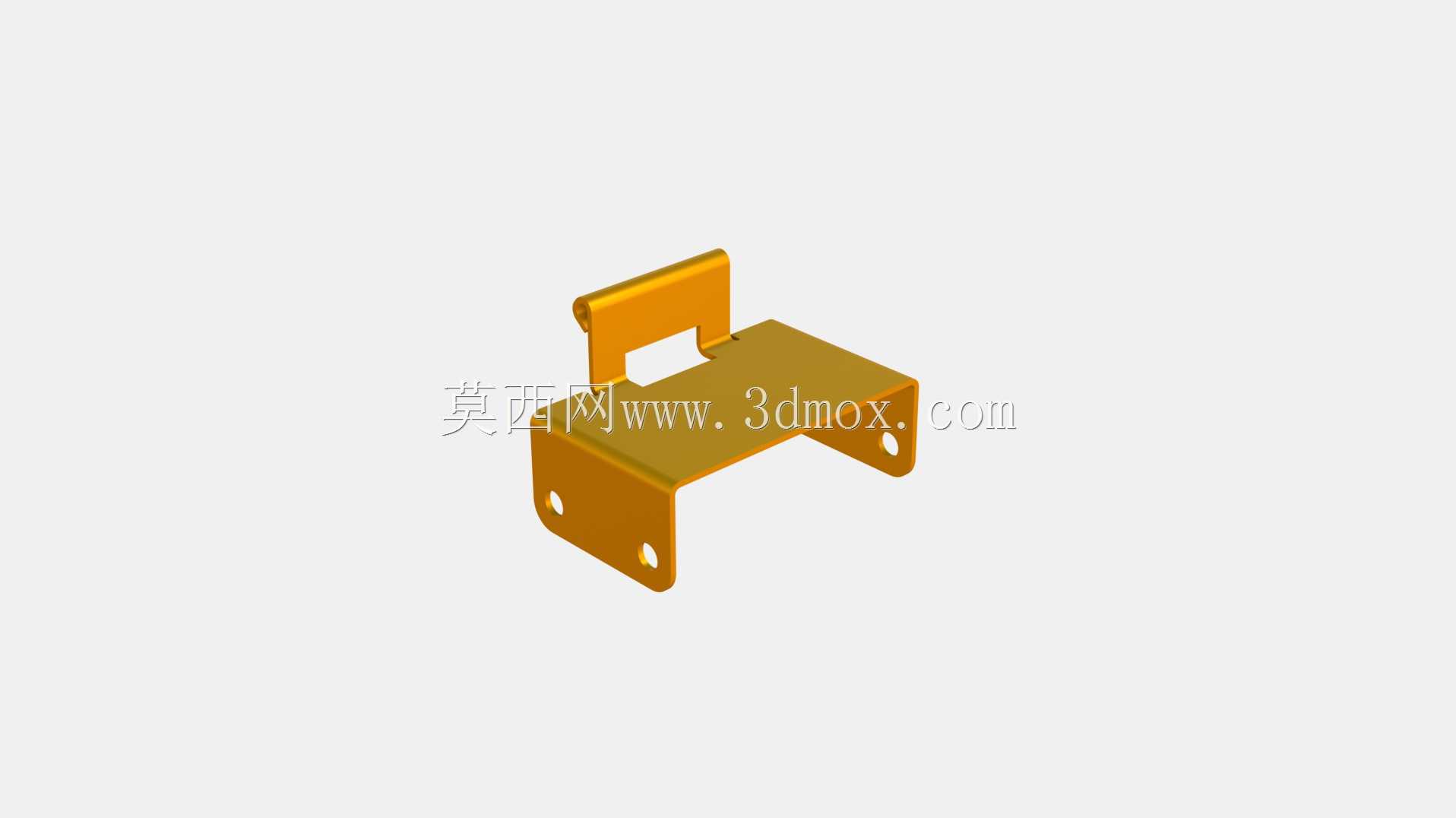

在中小功率电源变压器的装配环节,这类钣金折弯支架是连接铁芯绕组组件与设备安装基面的核心承载结构,日常在工业控制电源、小型配电模块、嵌入式供电单元里都能见到它的应用,主要作用是为变压器本体提供稳定的安装定位,同时抵消变压器运行时产生的微幅振动,避免绕组引线受拉扯出现松脱,也能让变压器与安装壳体之间留出合理的散热间隙,防止热量堆积加速绝缘层老化。从结构设计逻辑来看,这个支架采用单块钣金一体折弯成型的方案,没有额外的焊接拼接工序,能有效减少加工环节的形位误差,也避免了焊接应力带来的后期变形问题。主体的U型弯折结构刚好承托变压器的底部安装面,两侧伸出的折边各预留了两个安装通孔,孔位的位置度公差控制在±0.1mm范围内,既可以通过螺栓直接将支架固定在设备的安装板上,也能适配不同规格的减震胶垫安装需求,折边的弯折半径严格匹配所选钣金板材的厚度,避免折弯处出现应力集中开裂的问题,同时折弯处的内R角经过平滑处理,不会割伤安装人员的手部,也不会磨损变压器外层的绝缘包覆层。
上方伸出的独立折边是专门的限位结构,安装时可以卡在变压器铁芯的侧方定位槽内,不需要额外做定位治具就能快速完成变压器与支架的对位,大幅提升装配环节的效率,这个折边的高度经过反复校核,既不会触碰变压器上方的接线端子造成安全距离不足,也能在设备受到横向冲击时限制变压器的位移量,避免接线端受力变形。从安装边界尺寸来看,支架的整体宽度适配常规EI型、CD型中小功率变压器的底座尺寸,底部承托面的平面度控制在0.2mm以内,保证变压器安装后不会出现倾斜,所有安装孔的中心距都匹配行业通用的变压器安装孔位标准,不需要对现有变压器产品做二次改孔就能直接适配,支架的整体高度经过优化,在保证结构强度的前提下尽可能压缩占用的垂直空间,适配紧凑化的设备内部安装腔体,不会和周边的电路板、接线排等部件产生干涉。在加工工艺层面,这类支架的折弯工序需要严格控制折弯角度的公差,两侧安装折边的垂直度误差不能超过0.5°,否则安装时会出现支架与安装面贴合不严的问题,长期受振动影响容易出现螺栓松动;板材的选材通常根据使用场景选择冷轧钢板或者镀锌钢板,表面可以根据需求做喷塑、镀锌等防锈处理,折弯前的板材下料采用激光切割或者数控冲裁,保证孔位边缘无毛刺,折弯后所有的锐边都做倒钝处理,避免安装过程中出现划伤。
实际应用中,这类支架还能根据不同的变压器功率调整板材厚度,小功率场景选用1.2mm厚度的板材即可满足承载需求,功率稍大的场景可以提升到1.5mm或者2mm厚度,对应的折弯下模槽宽也会随板材厚度调整,保证折弯处的成型质量,不会出现折弯处外侧板材拉裂的问题。和传统的型材拼接支架相比,这种一体折弯的钣金支架重量更轻,加工工序更少,批量生产时的成本控制更有优势,同时结构的一致性更好,不需要在装配时做额外的调校,非常适合规模化的电源产品装配线使用。
在散热设计上,支架的承托面并没有做成全封闭结构,两侧的折边与承托面之间留出了足够的空气流通通道,变压器运行时产生的热量可以通过支架与变压器之间的间隙快速散出,不会因为支架完全包裹变压器底部导致热量淤积,同时金属钣金本身具备一定的导热能力,可以将变压器底部的部分热量传导到设备安装板上,辅助提升整体的散热效率。在抗振动性能设计上,折弯处的圆角过渡可以有效分散振动带来的应力,避免长期受交变应力作用出现结构疲劳断裂,安装孔的周边可以根据需求压装加强筋,提升孔位的结构强度,避免螺栓紧固时出现孔位变形,即使在有持续振动的工业设备场景下使用,也能保证长期的连接可靠性,不会出现支架变形导致变压器移位的问题。
