电源变压器用钣金切割折弯卡扣结构

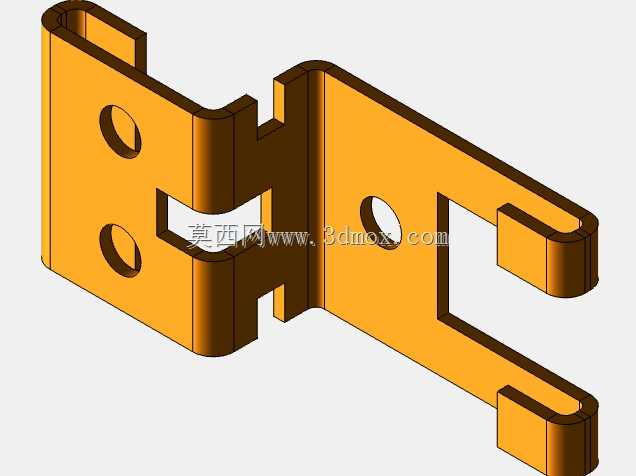

　　这款钣金卡扣结构主要适配小型电源变压器的内部组件固定场景，在开关电源、小型工频变压器的装配环节中，这类零件承担着绕组骨架、屏蔽层与安装底座之间的卡接定位作用，替代传统螺丝紧固方案，能大幅缩减装配工位的操作时长，同时避免螺丝紧固带来的应力集中导致的磁芯碎裂问题。从结构设计逻辑来看，零件整体采用单张钣金板材一体化切割折弯成型，没有额外的焊接、铆接工序，原材料选用0.8mm厚的冷轧镀锌钢板，兼顾结构弹性与结构强度，卡扣的悬臂长度经过反复校核，既保证装配时的弹性变形量足够让卡接位点顺利滑入卡槽，又能在装配到位后提供足够的抱紧力，避免变压器在运输、运行振动过程中出现松脱移位。

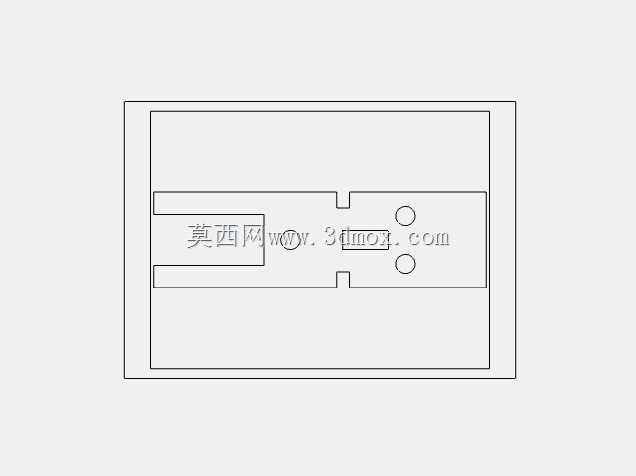

　　零件的切割轮廓完全规避了多余线条，所有转角处都设置了R0.5的工艺圆角，一方面防止激光切割过程中出现尖角烧蚀的缺陷，另一方面避免装配过程中锐边划伤操作人员的手部，也防止刮破变压器内部的绝缘绕组层。折弯位点的标注完全匹配数控折弯机的加工精度要求，每个折弯边的折弯半径统一设置为0.8倍板材厚度，折弯方向的标识清晰对应下模V槽的定位基准，能有效减少折弯工序的对位调整时间，批量加工时的尺寸一致性可以控制在±0.1mm的公差范围内。

　　从安装边界来看，零件整体的最大外轮廓尺寸适配常见的EI48、EI57型小型电源变压器的内部安装空间，卡接位点的间距匹配标准骨架的卡槽尺寸，装配后零件突出安装面的高度不超过3.2mm，不会超出变压器外壳的内部净空尺寸，不需要额外对外壳结构做避让修改。在实际生产环节，这类零件的加工流程完全可以依托常规的激光切割加数控折弯设备完成，不需要开发专用的冲压模具，特别适合小批量定制化电源产品的生产需求，当产品迭代需要调整卡扣位置时，只需要修改切割与折弯的程序参数，就能快速完成零件的结构调整，大幅缩短新产品的打样周期。

　　零件表面不需要额外做喷涂处理，依托镀锌板材本身的防锈能力就能满足变压器内部的使用环境要求，同时镀锌层的导电性能可以让卡扣同时起到屏蔽层接地连通的作用，进一步减少变压器的电磁泄漏水平，提升产品的EMC性能。在结构强度校核层面，卡扣悬臂的最大变形量控制在材料屈服极限的70%以内，经过50次以上的反复拆装测试，卡扣的弹性保持率仍然能达到90%以上，满足产品生产过程中的返修拆装需求，不会因为一两次拆装就出现卡扣断裂、塑性变形失效的问题。折弯边的重叠位置设置了0.1mm的工艺间隙，避免折弯过程中出现材料挤压堆叠导致的局部凸起，保证零件装配后与安装面的贴合度，不会出现装配歪斜、卡位不准的问题。
