电源变压器用轴支撑安装结构件

在电源变压器的整机装配环节，轴类零件的定位支撑直接决定了内部绕组调节机构、分接开关传动组件的运行稳定性，这款轴支撑组件正是针对中小容量电源变压器的内部传动支撑需求设计的专用结构件。从实际应用场景来看，该组件多用于干式电源变压器的调压传动端，承担转轴的径向承载与轴向限位作用，避免转轴在长期运行过程中出现偏摆、窜动，进而导致绕组接触不良、调压卡滞等故障。

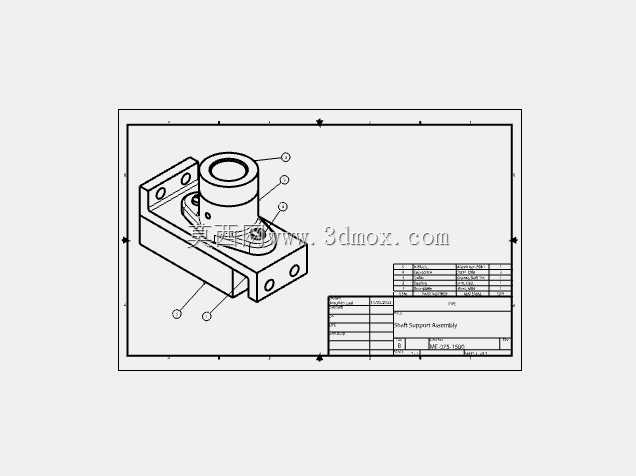

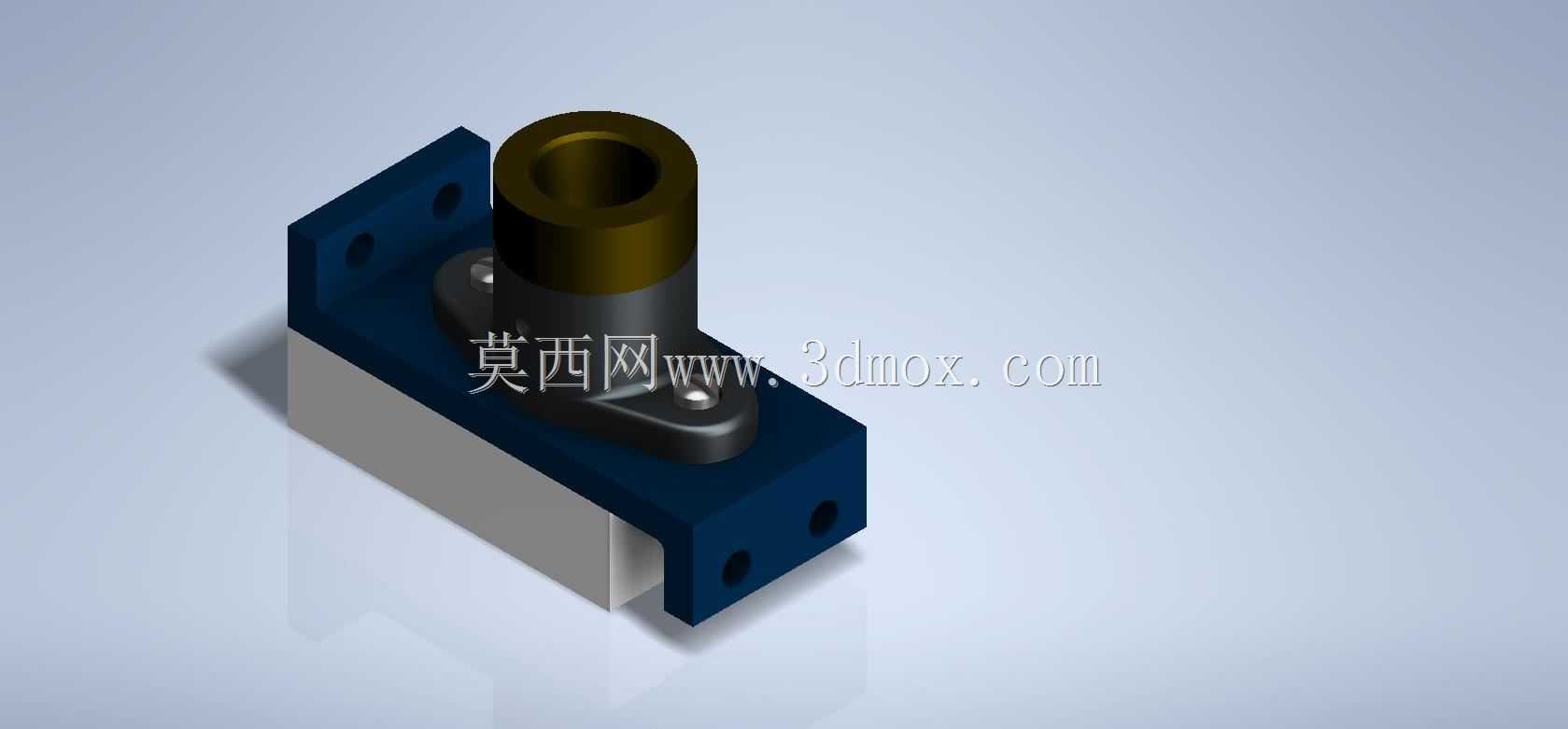

从功能特性上看，该组件采用分体式组合结构，底部为带双侧安装耳的矩形基座，安装耳上预留了贯通的螺栓过孔，可直接通过标准紧固件固定在变压器内部的夹件安装面上，基座上部设置了带沉孔的轴套安装位，压装的金属轴套内孔与转轴采用间隙配合，既保证转轴转动时的顺滑度，又能限制转轴的径向跳动量；轴套与基座之间通过两颗内六角紧固螺钉锁止，可抵消转轴转动时产生的周向扭转力，避免轴套在长期交变载荷下出现松脱。基座侧面的立板结构进一步强化了组件的整体刚性，在承受转轴径向载荷时可减少基座的形变量，立板上的两个安装孔可根据实际装配需求加装限位挡片，对转轴的轴向窜动量进行精准限制，适配不同行程的调压传动结构。

设计思路上，这款组件优先考虑了变压器内部的安装空间限制，整体结构紧凑无冗余突出部分，所有棱角均做了倒角处理，避免装配过程中划伤变压器内部的绝缘层；基座底部与安装面接触的位置做了铣平处理，保证安装时的平面度要求，减少装配应力。轴套部分采用耐磨金属材质，基座部分采用兼顾强度与轻量化的材质搭配，在满足承载要求的前提下尽可能降低组件自重，减少变压器整体的附加载荷。

从安装边界尺寸来看，组件整体的长宽高比例适配常规100kVA及以下容量电源变压器的内部安装空间，底部安装耳的孔距符合变压器夹件的通用安装孔位标准，无需对现有变压器结构做额外改造即可直接替换原有支撑件；轴套内孔直径适配常规直径的传动转轴，轴套的有效支撑长度经过载荷校核，可承受传动过程中产生的最大径向力，不会出现轴套变形导致的转轴卡滞问题。组件的装配逻辑清晰，所有配合面均设置了定位止口，现场装配时无需额外配做定位销，仅通过螺栓紧固即可完成安装，可有效提升变压器整机的装配效率，降低现场装配的人工成本。在长期运行工况下，该结构的抗振性能可满足变压器运行时的小幅振动要求，紧固件不会出现松脱，支撑精度可长期保持稳定，减少后期运维的调整频次。
