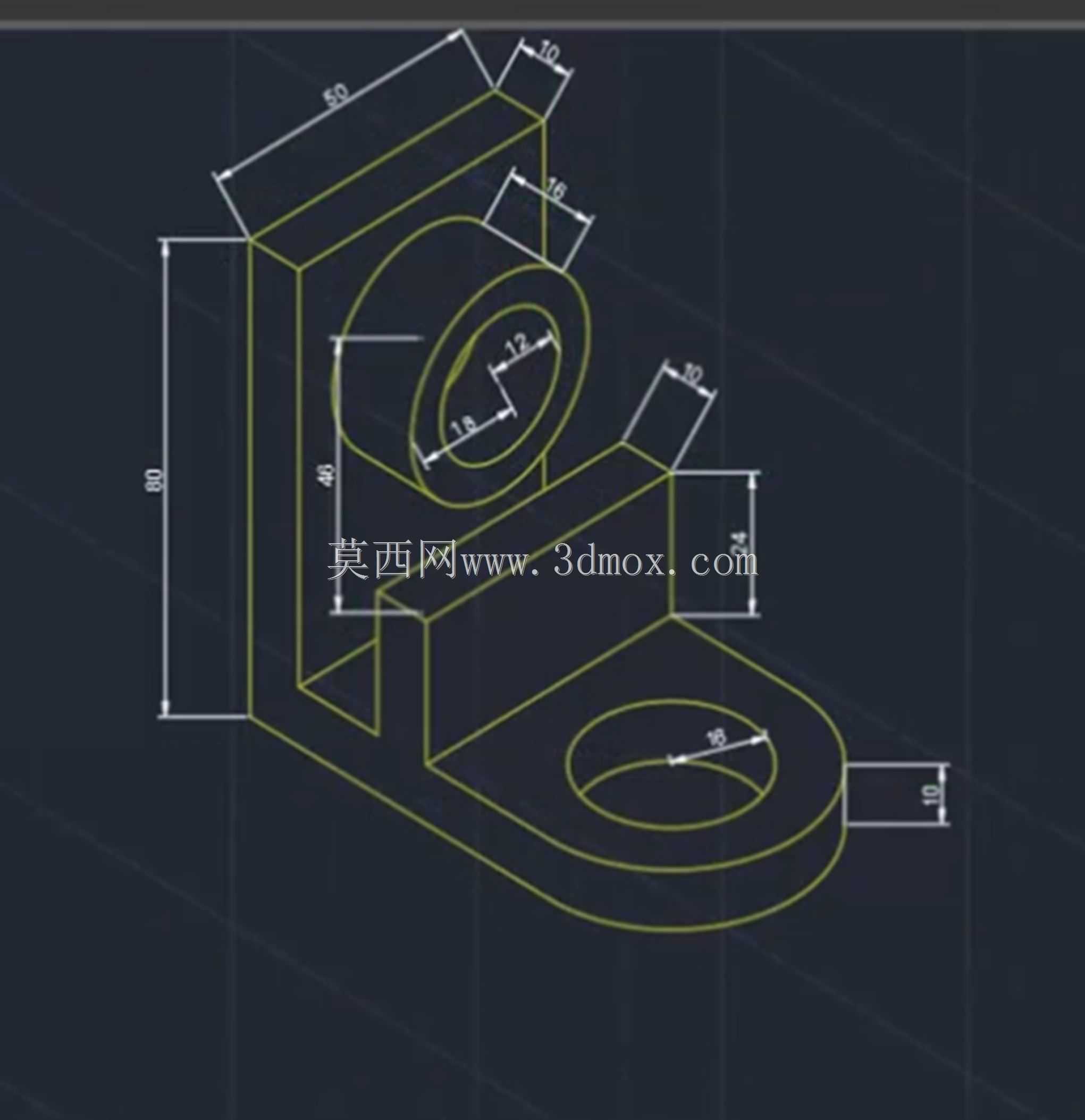

带尺寸标注的机械零件等轴测结构示意

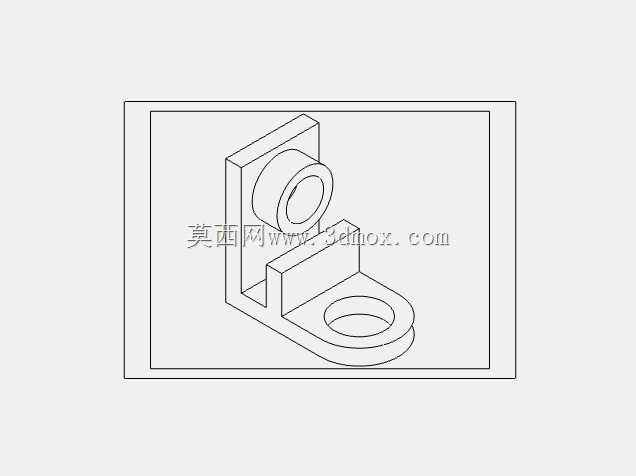

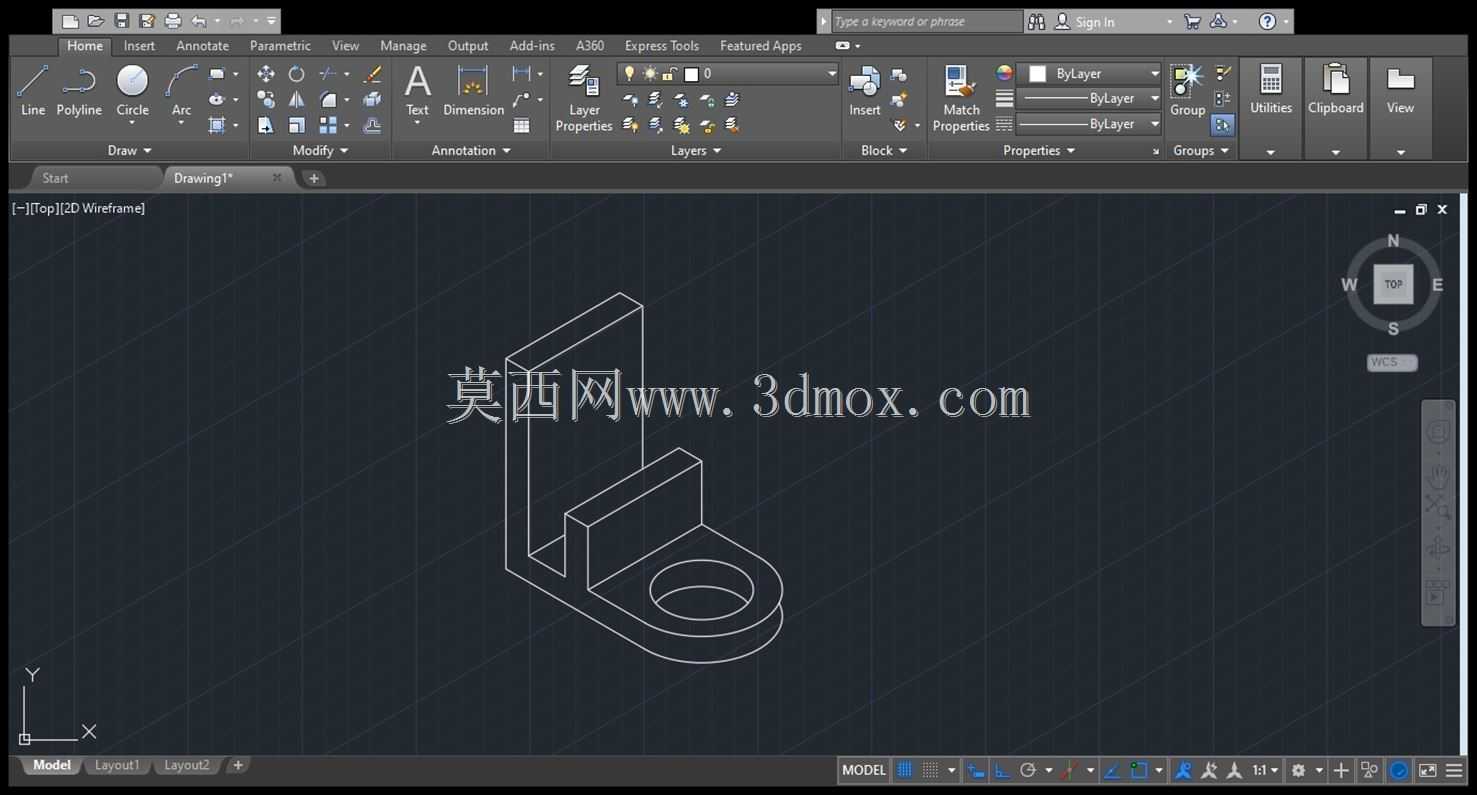

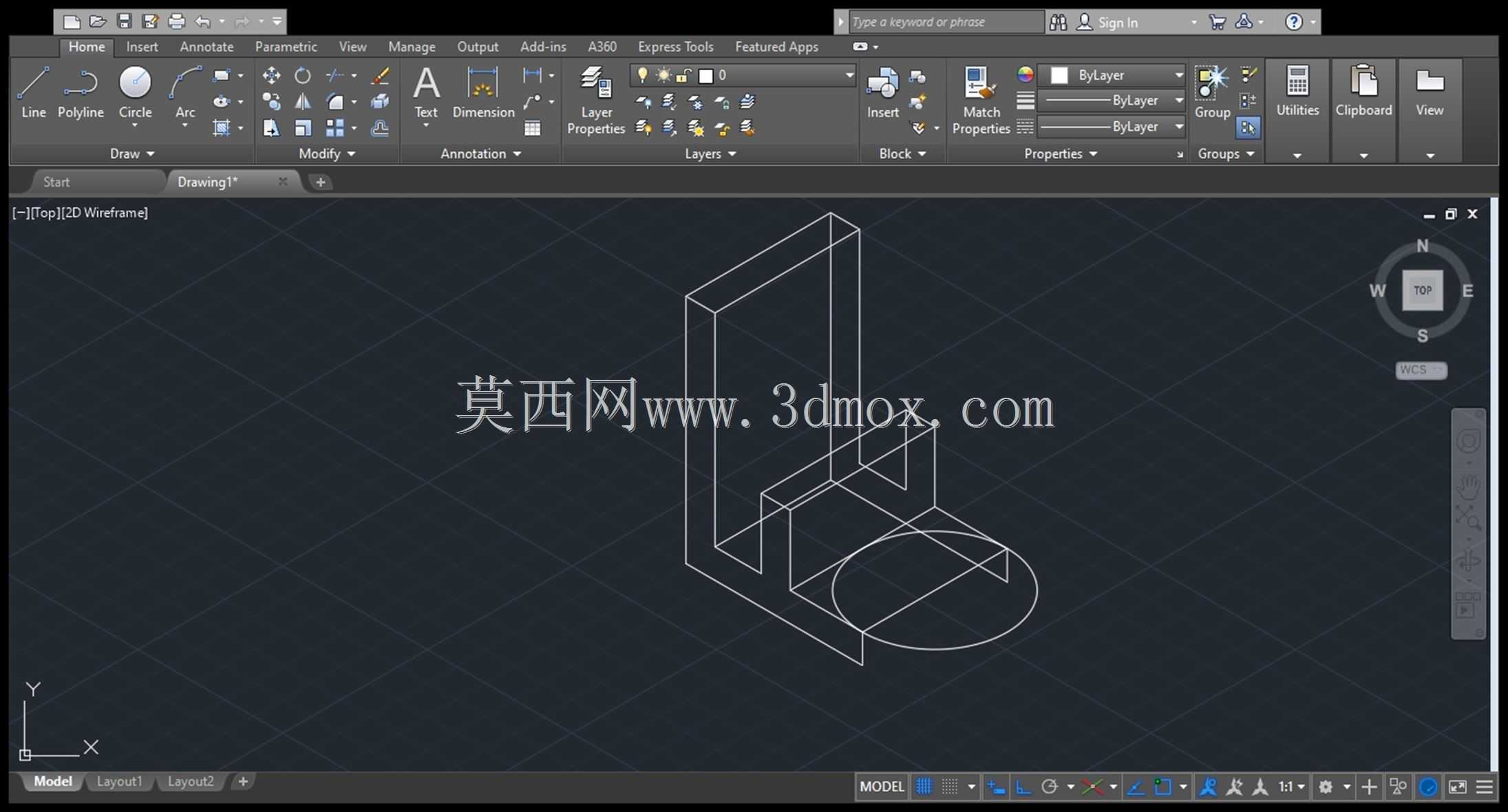

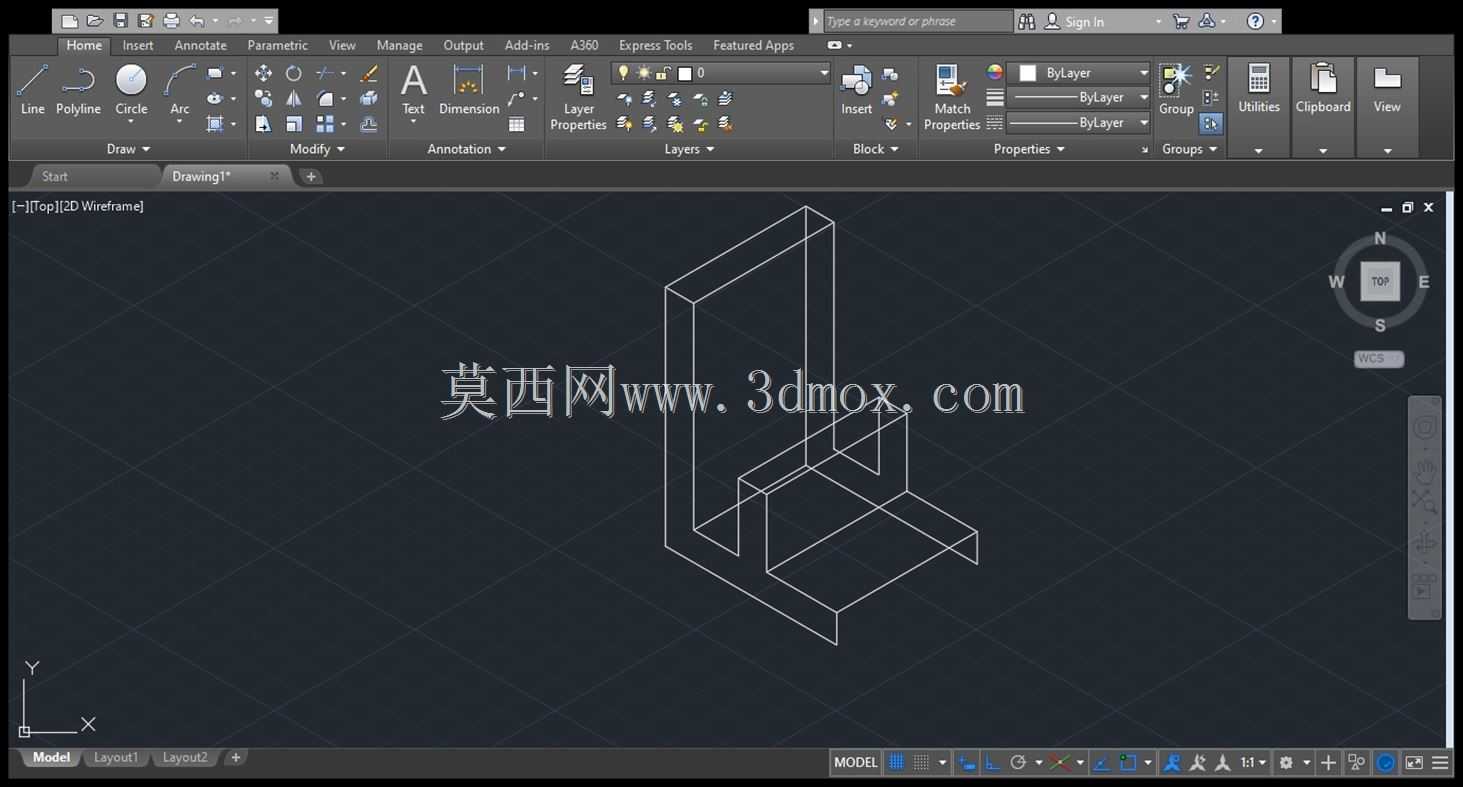

　　在机械结构设计的前期方案沟通、加工工艺交底环节，等轴测示意是比二维三视图更直观的表达形式，不需要切换视图视角就能让加工人员、装配人员快速读懂零件的空间形态，避免多视图对照产生的理解偏差。这个组合式构件的结构分为两个核心功能段，下部是带半圆端头的平板基座，基座上开设同轴的圆形沉孔，主要用于穿装固定螺栓或者定位销，实现构件在设备机架上的精准定位，半圆端头的设计一方面可以缩减构件整体占用的安装空间，避免和周边相邻的管线、其他传动构件产生运动干涉，另一方面圆弧过渡的结构能减少直角位置的应力集中，在设备长期运行产生振动的工况下，降低基座连接处出现疲劳裂纹的概率。

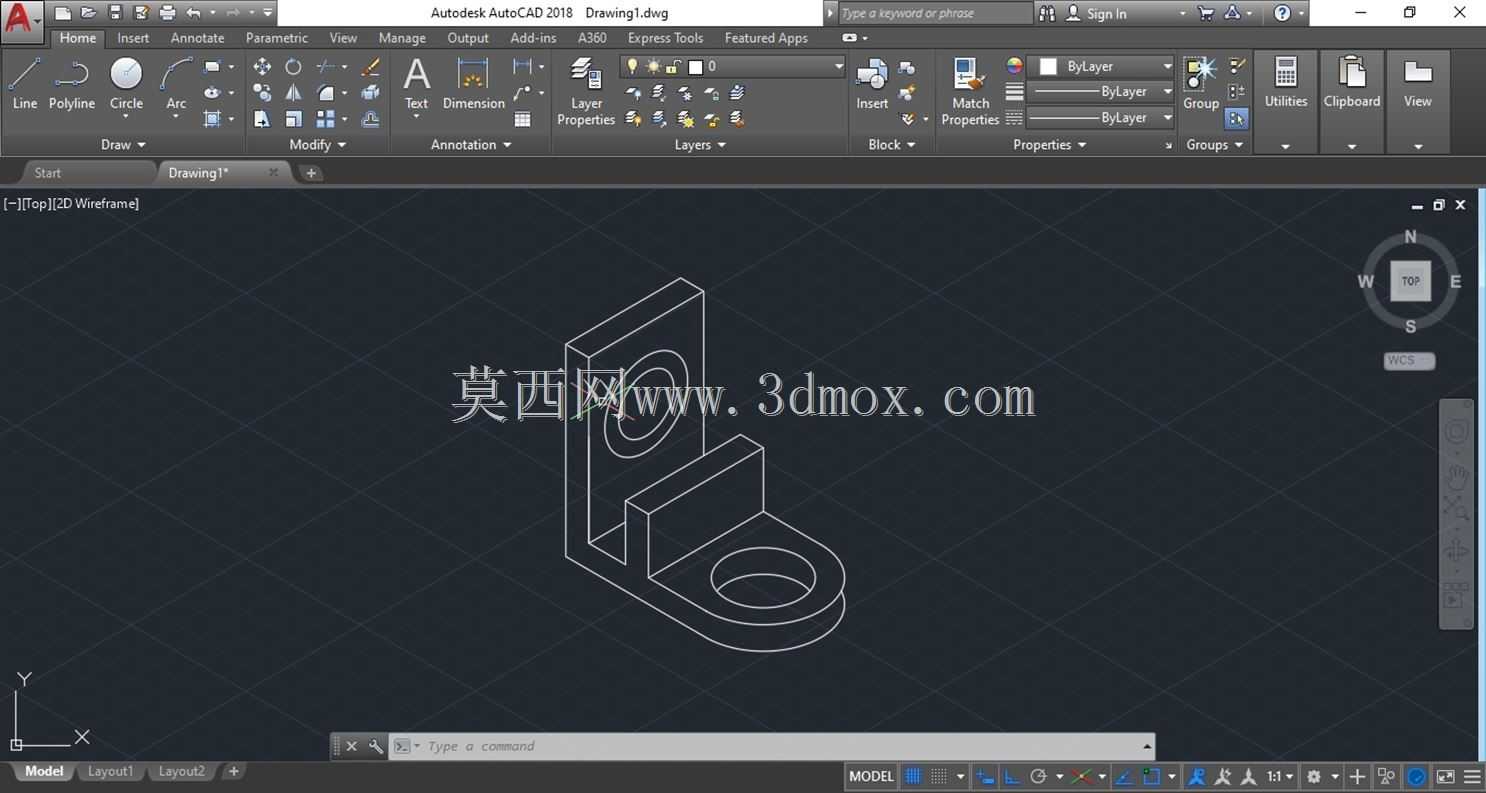

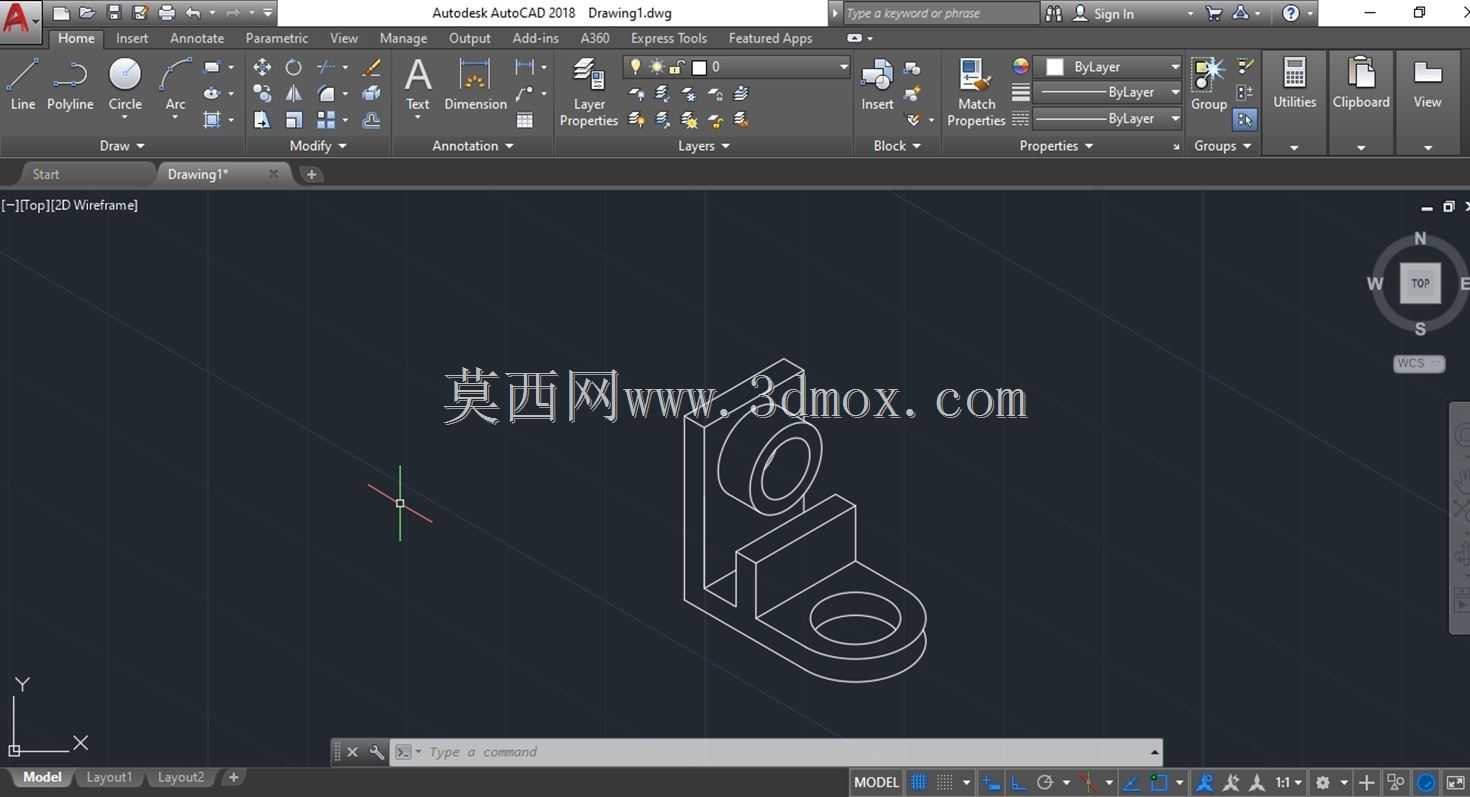

　　上部是垂直于基座平面的L型立板结构，立板上集成了同轴的空心筒状结构，这个筒段是整个构件的核心功能位，内孔可以穿装传动轴、导向杆或者流体管路，筒壁的厚度经过尺寸校核，既能够满足径向承载的强度要求，不会在轴类零件运转时出现筒壁变形，也不会因为壁厚过大造成材料浪费、增加构件整体重量。立板和基座的连接位置做了直角贴合的结构设计，没有额外的加强筋，是因为这个构件的应用场景属于轻载传动定位，日常运行中承受的径向载荷、轴向载荷都在板材本身的强度承载范围内，省去加强筋可以简化加工工序，降低铣削、钻孔环节的加工难度，也能减少构件的整体投影面积，适配安装空间局促的设备内部布局。

　　所有标注的尺寸都严格遵循机械制图的基准统一原则，以基座的底面为高度方向的设计基准，以立板的左侧垂直面为长度方向的设计基准，以构件的对称中心面为宽度方向的设计基准，加工时不需要反复转换测量基准，能有效降低尺寸累积误差，保证最终加工出来的零件和设计意图一致。从安装边界来看，构件的最大外轮廓尺寸在三个轴向都做了明确标注，设计人员在做整机布局的时候，可以直接把这些尺寸导入装配体环境中做干涉检查，提前预判这个构件和周边的传动部件、紧固件、外罩钣金之间的间隙是否满足装配和运维要求，比如筒段的轴向伸出长度，要保证穿装在内孔中的轴类零件运转时，不会和立板产生摩擦，基座上沉孔的位置尺寸，要和机架上预先加工的螺纹孔位置完全对应，避免现场安装时出现孔位错位需要重新扩孔的问题。这类等轴测结构示意还有一个很实用的应用场景，就是给新入职的结构设计人员、车间一线的装配工人做识图培训，不需要复杂的三维软件操作，就能清晰展示组合类零件的空间结构关系，帮助新人快速建立机械结构的空间想象能力，在后续的设计、加工、装配工作中减少识图错误带来的返工。另外在做设备的维护手册编制时，插入这类带完整尺寸标注的等轴测图，能让售后运维人员快速判断零件的磨损位置，需要更换备件时可以直接对照图上的尺寸核对备件规格，不需要反复拆解设备测量尺寸，大幅缩短设备的停机维护时间。

　　从结构设计的合理性角度看，这个构件的所有转角位置除了功能需要保留的直角安装面，其余非配合面的转角都做了圆弧过渡处理，虽然图上没有标注倒角和圆角的具体尺寸，但在实际加工过程中，会根据板材的厚度选择合适的圆角半径，去除加工产生的锐边毛刺，避免装配过程中划伤操作人员，也能减少应力集中点，提升构件的疲劳使用寿命。空心筒段和立板的连接位置是整个构件的受力薄弱点，在实际生产中如果是金属材质的零件，会采用焊接或者一体铣削的方式加工，焊接后要做去应力退火处理，避免焊接应力导致零件放置一段时间后出现变形，影响内孔和轴类零件的配合精度；如果是采用工程塑料材质加工，则会选择一体注塑成型的工艺，在连接位置适当增加壁厚，保证注塑冷却过程中不会出现缩痕，同时满足承载要求。
