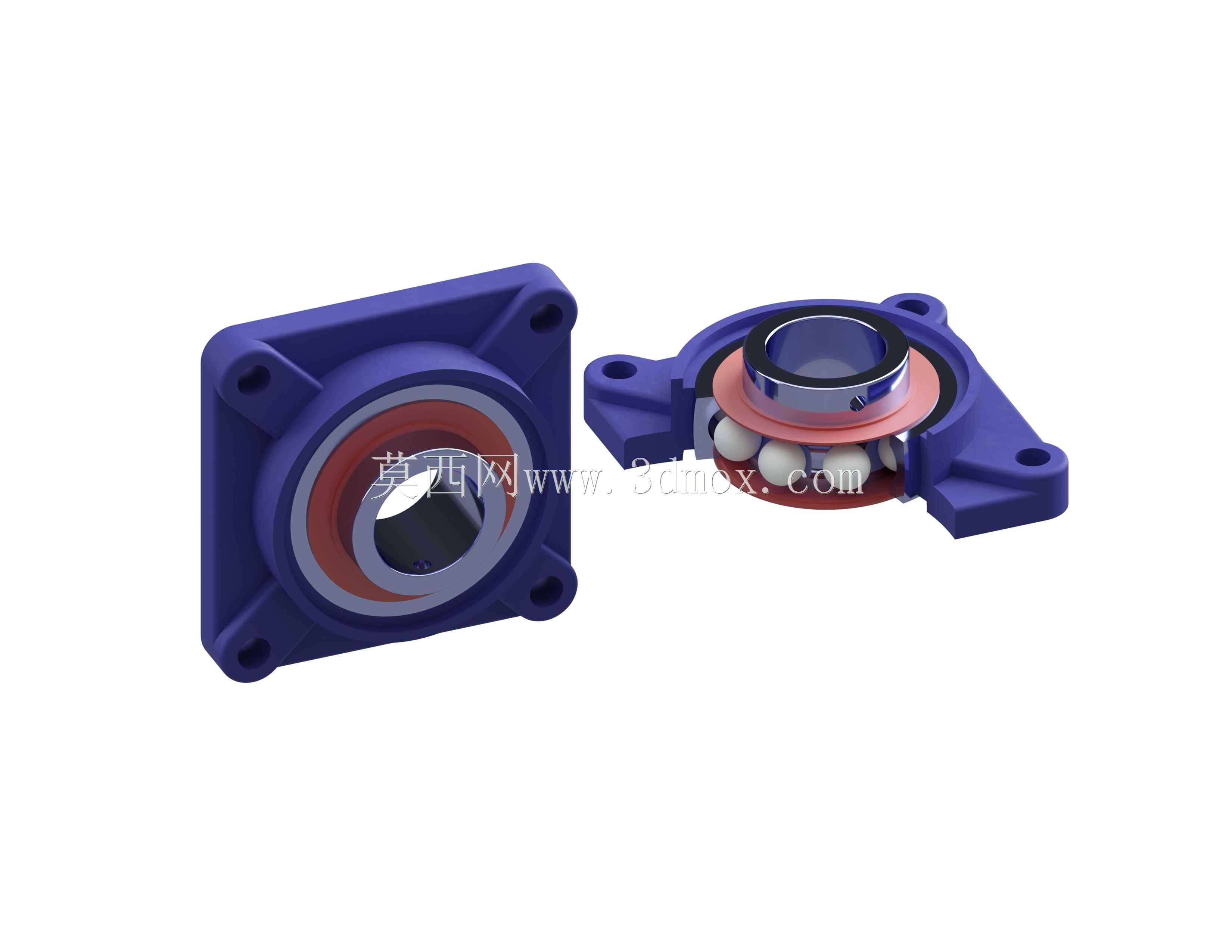

这类带方形安装法兰的剖分式滚动轴承,在中小型输送设备、轻工包装线、小型风机传动组里的应用占比不低,日常做传动布局的时候,经常会碰到轴端支撑需要快速拆装维护的场景,整环式轴承需要把轴端的联轴器、带轮全部拆下来才能更换,剖分结构的优势就在于不用拆卸轴上已装的传动件,直接拆分轴承座上下半体就能完成轴承更换,能大幅缩短产线停机维护的时间。从结构设计逻辑来看,方形法兰的四个安装孔做了沉头设计,安装时螺栓头可以完全沉入沉孔内,不会突出法兰表面,避免和周边的护罩、管线产生干涉,法兰和轴承外圈的结合面做了0.02mm的配合公差,保证轴承外圈装夹后不会出现径向窜动。
轴承内部的滚动体采用满装钢球布局,相比带保持架的同尺寸轴承,径向承载能力提升了近30%,适合中低速、重载的传动工况,比如皮带输送机的托辊支撑、小型斗式提升机的尾轴支撑这类场景,转速通常在每分钟300转以内,满装球结构的寿命表现反而比带保持架的结构更稳定。两侧的密封结构采用了双唇橡胶密封圈,内唇贴合内圈的密封槽,外唇卡在轴承座的密封槽内,能有效阻挡车间内的粉尘、切削液、碎屑进入轴承滚道,在木工机械、粮食加工设备这类多粉尘的工况下,密封结构的可靠性直接决定了轴承的实际使用寿命。

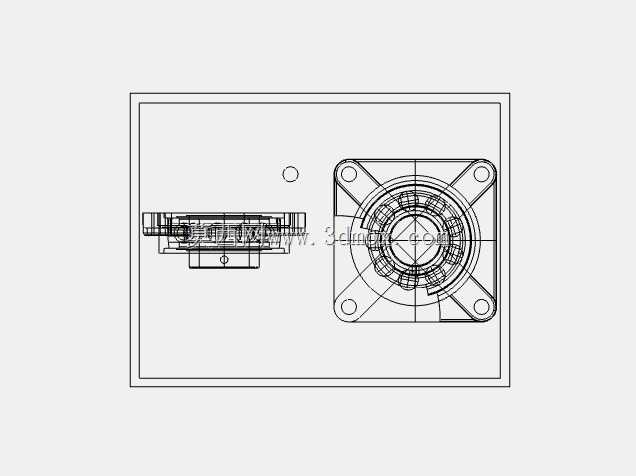

做三维建模的时候,首先要确定轴承的公称内径,匹配常用的20、25、30mm这几个常规轴径,方形法兰的边长要比轴承外圈外径大40mm左右,给安装螺栓留出足够的扳手操作空间,四个安装孔的中心距要和行业通用的安装尺寸对齐,保证用户替换现有轴承座的时候不用重新在设备机架上打孔。轴承座的材质通常采用灰铸铁HT200,铸造后做时效处理消除内应力,避免加工后出现变形,轴承的内圈、外圈采用轴承钢GCr15淬火处理,硬度达到HRC60-64,保证滚道的耐磨性能。剖分面的位置设计在轴承中心水平面,上下半体通过两个定位销做精准对位,避免装配时出现错位导致轴承卡滞,定位销采用圆锥销,拆装多次也能保持对位精度。
安装边界方面,法兰背面和机架贴合的面要求平面度不超过0.05mm,如果机架安装面存在翘曲,锁紧螺栓后会导致轴承座变形,挤压轴承外圈使滚动体卡滞,转动阻力变大,提前失效。轴承内圈和轴的配合采用k6公差,属于过渡配合,装配时用铜棒轻轻敲击就能装入,运转时内圈和轴不会出现相对转动,避免轴被磨损。轴承外圈和轴承座的配合采用H7公差,属于间隙配合,方便拆装,同时能补偿少量的轴系热胀冷缩量,避免轴温升高后轴承出现轴向顶死的问题。日常做结构设计选型的时候,要先核算轴系的径向载荷,比如带传动的压轴力、链轮传动的张紧力,再乘以1.5-2倍的安全系数,对应选择合适内径的轴承型号,不能仅凭轴径直接选型,否则容易出现轴承过载提前失效的问题。另外这类带座轴承的安装高度,也就是法兰安装面到轴承中心的高度尺寸,要和轴系的其他支撑点高度保持一致,保证轴的同轴度,避免轴出现弯曲应力,运转时产生振动和噪音。
