电源变压器用钣金切割折弯成型结构件

在中小功率电源变压器的整机装配环节，这类钣金结构件是连接铁芯绕组组件与外部安装基座的核心承载零件，日常多应用于工业控制电源、小型配电变压器、嵌入式设备供电模块的内部固定场景，替代传统塑料支架解决高温工况下的结构形变问题。从实际使用场景来看，这类零件需要同时承担绕组定位、安装固定、接地导通三个核心功能，因此在设计阶段首先要匹配对应型号变压器的绕组出线位置，预留足够的走线避让空间，避免钣金锐边割破绝缘漆包线造成短路故障。

设计这类钣金件时，首先要确认原材料的选型，常规工况下选用1.5-2mm厚度的冷轧钢板即可满足强度要求，若应用在潮湿或有腐蚀的户外场景，则需要更换为304不锈钢板材，表面处理根据使用环境可选喷塑、镀锌或钝化处理，处理层厚度需要控制在0.05-0.1mm区间，避免因涂层过厚影响安装孔的配合精度。激光切割工序的图纸绘制需要严格遵循加工规范，切割轮廓线之外不得标注任何无关线条，所有锐角位置需要预留R0.5的工艺圆角，既可以减少激光切割头的过烧损耗，也能避免后续装配时划伤操作人员。

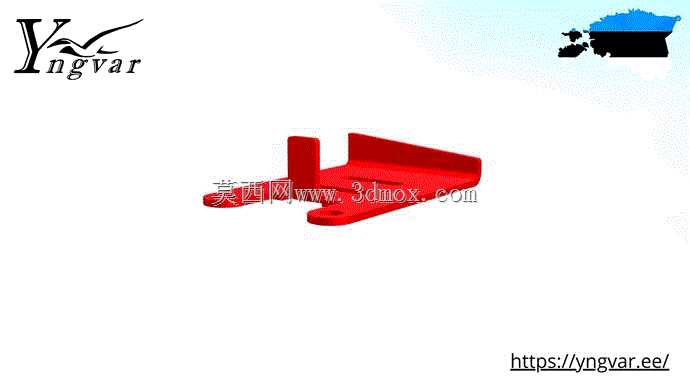

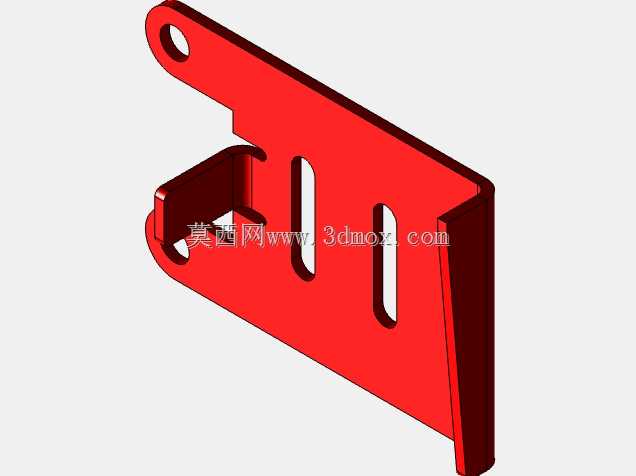

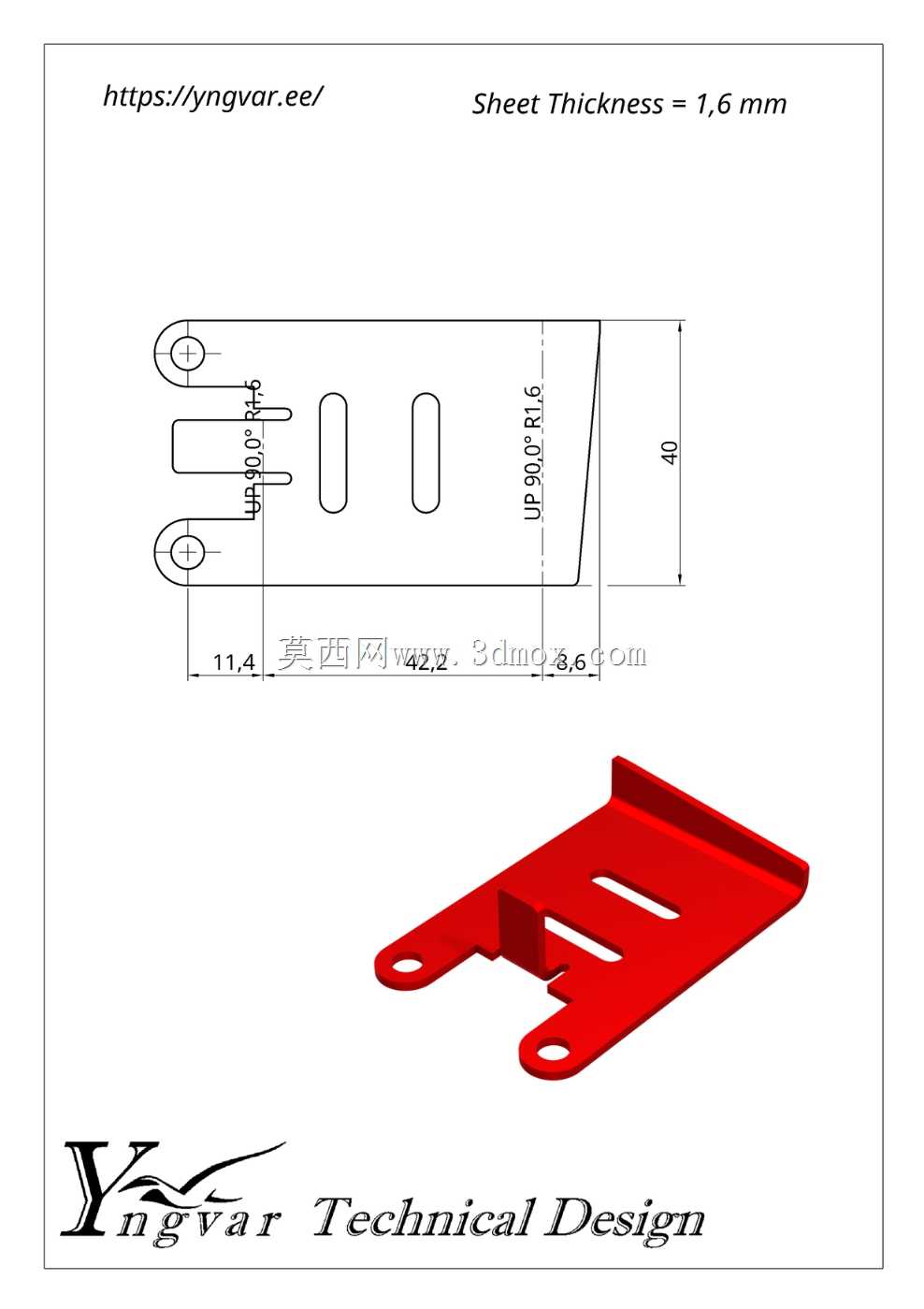

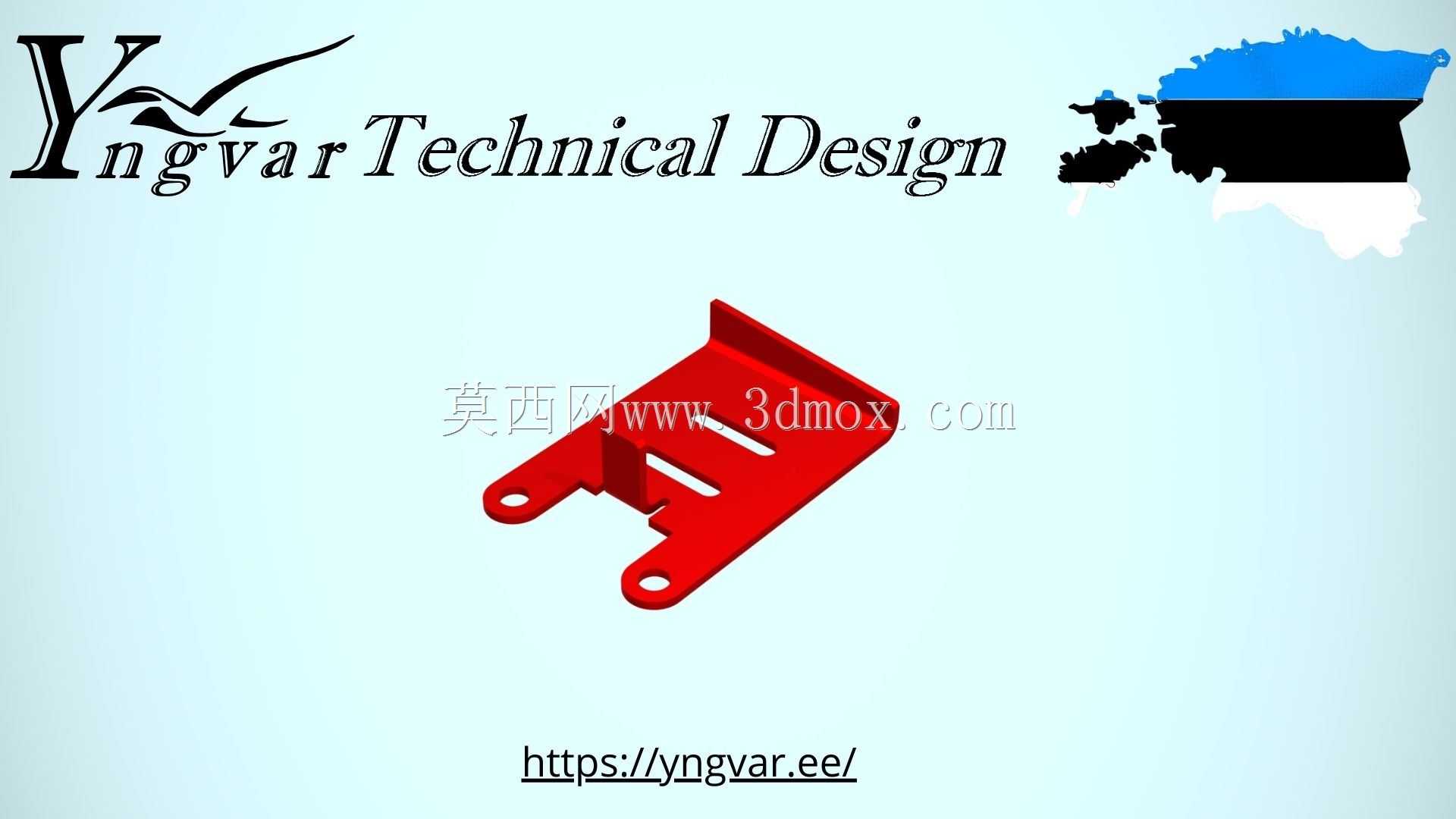

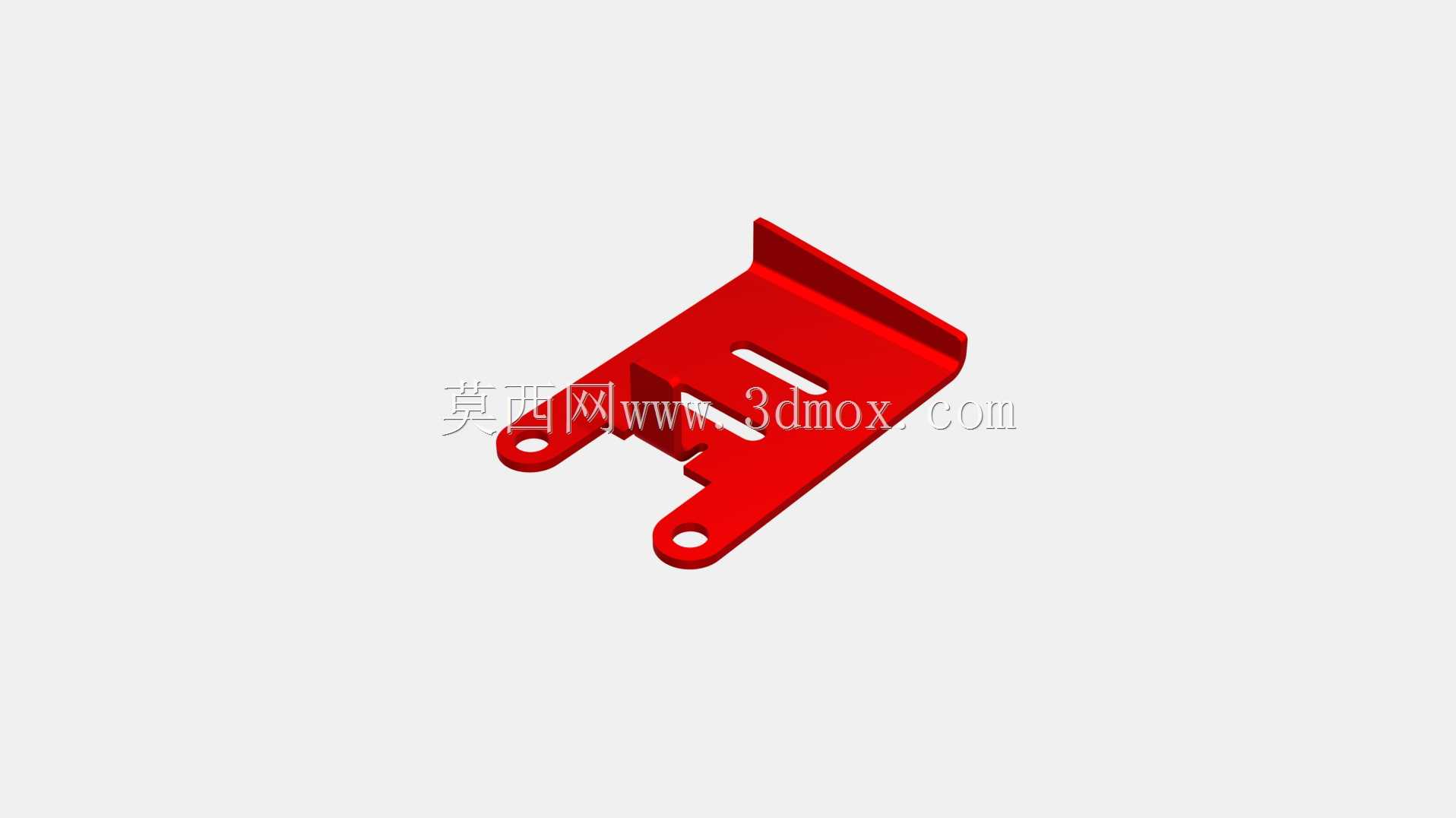

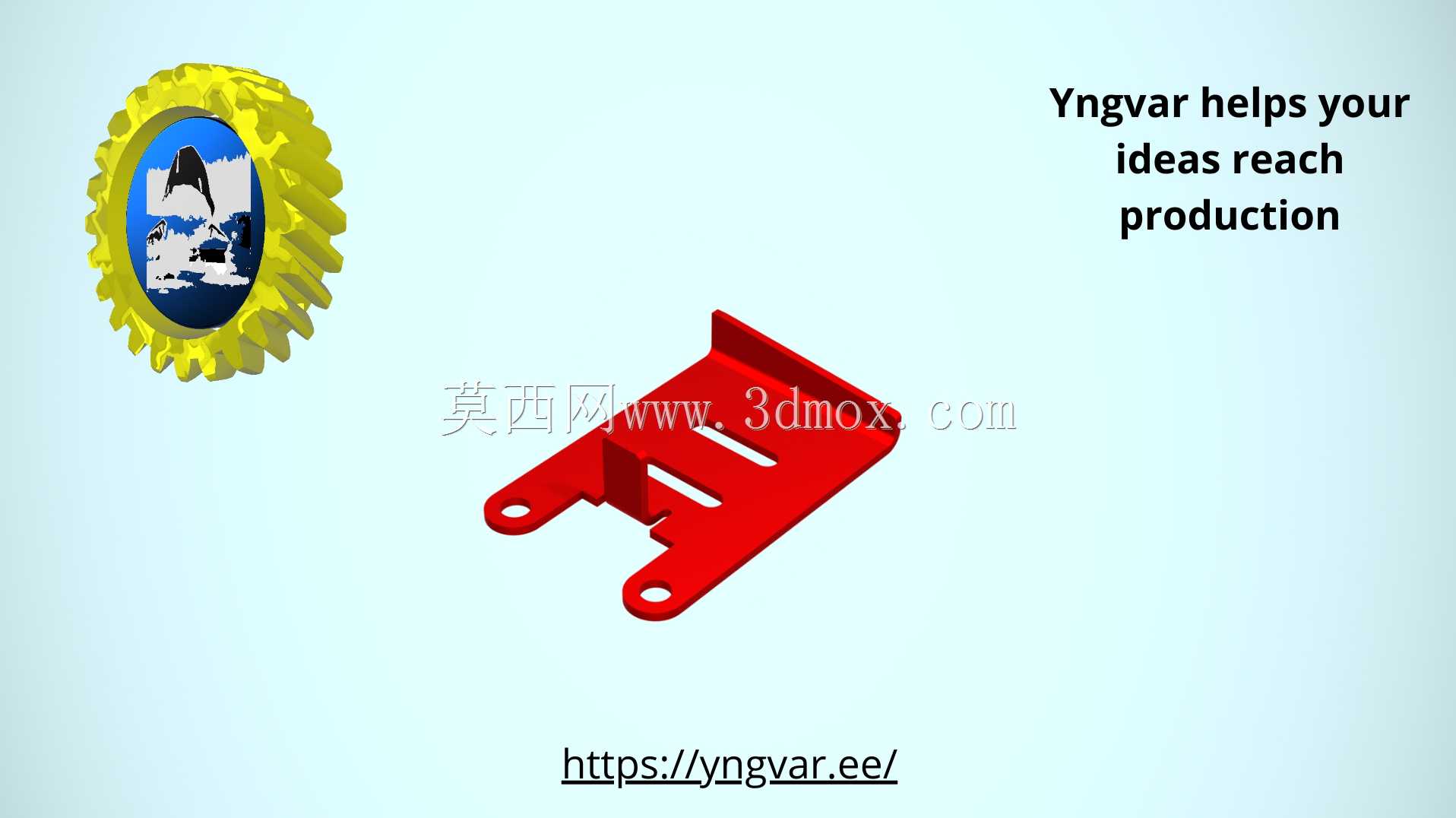

折弯工序的图纸标注是这类零件设计的核心难点，需要明确标注每一道折弯的精准位置、折弯方向以及内折弯半径，冷轧钢板的折弯半径通常取板材厚度的1-1.5倍，避免折弯处出现应力集中导致的开裂问题。从结构外形来看，该零件采用L型主承载面搭配两个侧向定位支耳的结构，主承载面的平面度需要控制在0.1mm以内，保证与变压器铁芯底面的完全贴合，减少工作时的振动噪音；两个支耳上的安装孔采用长圆孔设计，预留0.8mm的安装调节余量，抵消基座加工时的位置误差，降低装配难度。

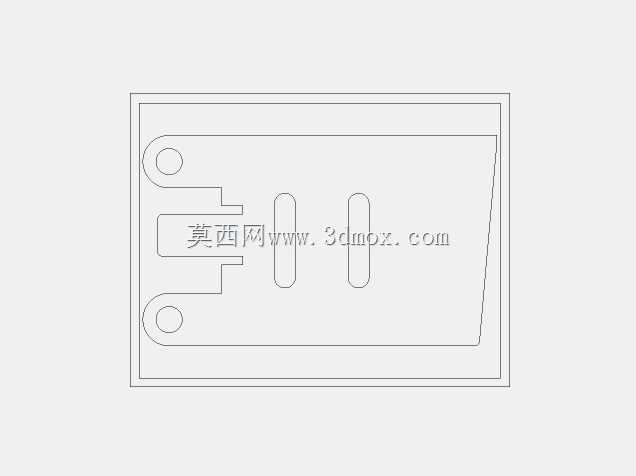

安装边界的确认需要结合整机的内部空间布局，零件折弯后的总高度不能超过变压器绕组顶端的高度，避免与上盖产生干涉；支耳的外伸长度需要匹配安装基座的固定孔位间距，零件边缘与周边电子元器件的安全距离需要保持在3mm以上，防止高压放电风险。在建模过程中，需要同步展开下料图与折弯成型图，展开尺寸的计算要扣除板材折弯时的延展量，不同厚度、不同材质的板材折弯系数存在差异，需要根据实际加工设备的参数进行修正，保证折弯后尺寸的公差控制在±0.1mm范围内。

这类钣金件的成品检验需要重点关注三个维度：首先是切割面的粗糙度，激光切割后的断面不得有明显的挂渣、毛刺，毛刺高度不能超过0.05mm，防止刺破绝缘垫片；其次是折弯角度的公差，所有折弯角度的偏差需要控制在±0.5°以内，保证安装面的贴合度；最后是安装孔的位置度，孔位偏差不能超过0.1mm，避免出现安装孔错位无法装配的问题。实际量产时，首件需要通过三坐标测量仪确认所有尺寸符合图纸要求后，才能进行批量加工，加工过程中每20件需要抽检一次折弯角度与孔位尺寸，避免因模具磨损或定位偏移导致批量报废。

从结构优化的角度来看，这类零件可以在主承载面的非接触位置增设加强筋，在不增加板材厚度的前提下提升结构刚性，减少变压器工作时的共振问题；支耳位置可以增设压铆螺母，替代传统的焊接螺母，提升螺纹连接的可靠性，同时减少焊接工序带来的热变形问题。在三维建模过程中，需要将零件的所有倒角、圆角、工艺缺口都完整建模，避免后续生成加工代码时出现特征丢失，同时要预留表面处理的涂层厚度，保证装配时的尺寸精度。
