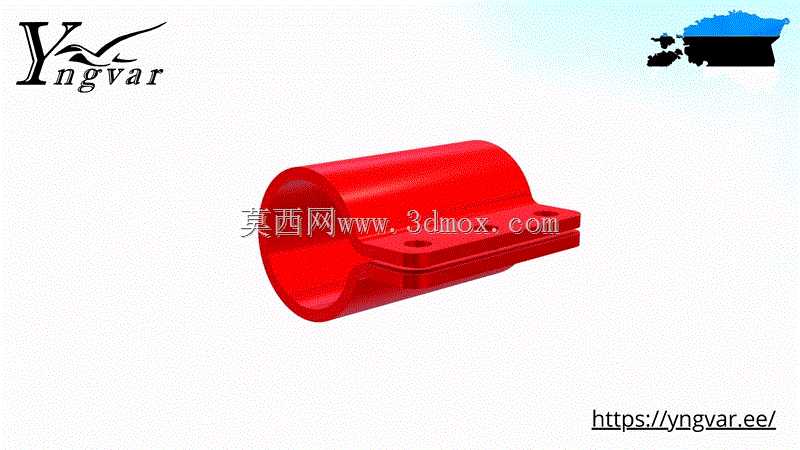

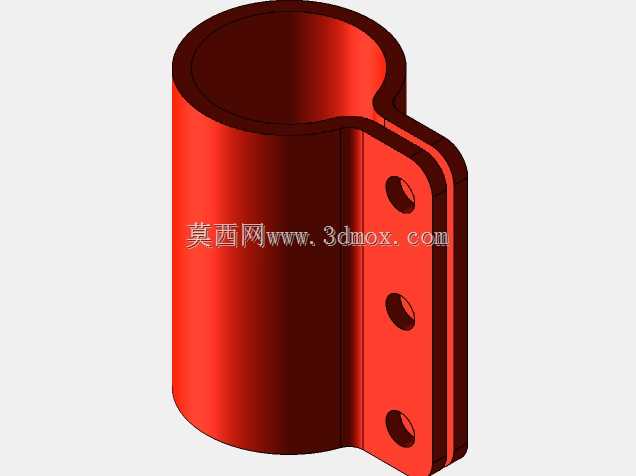

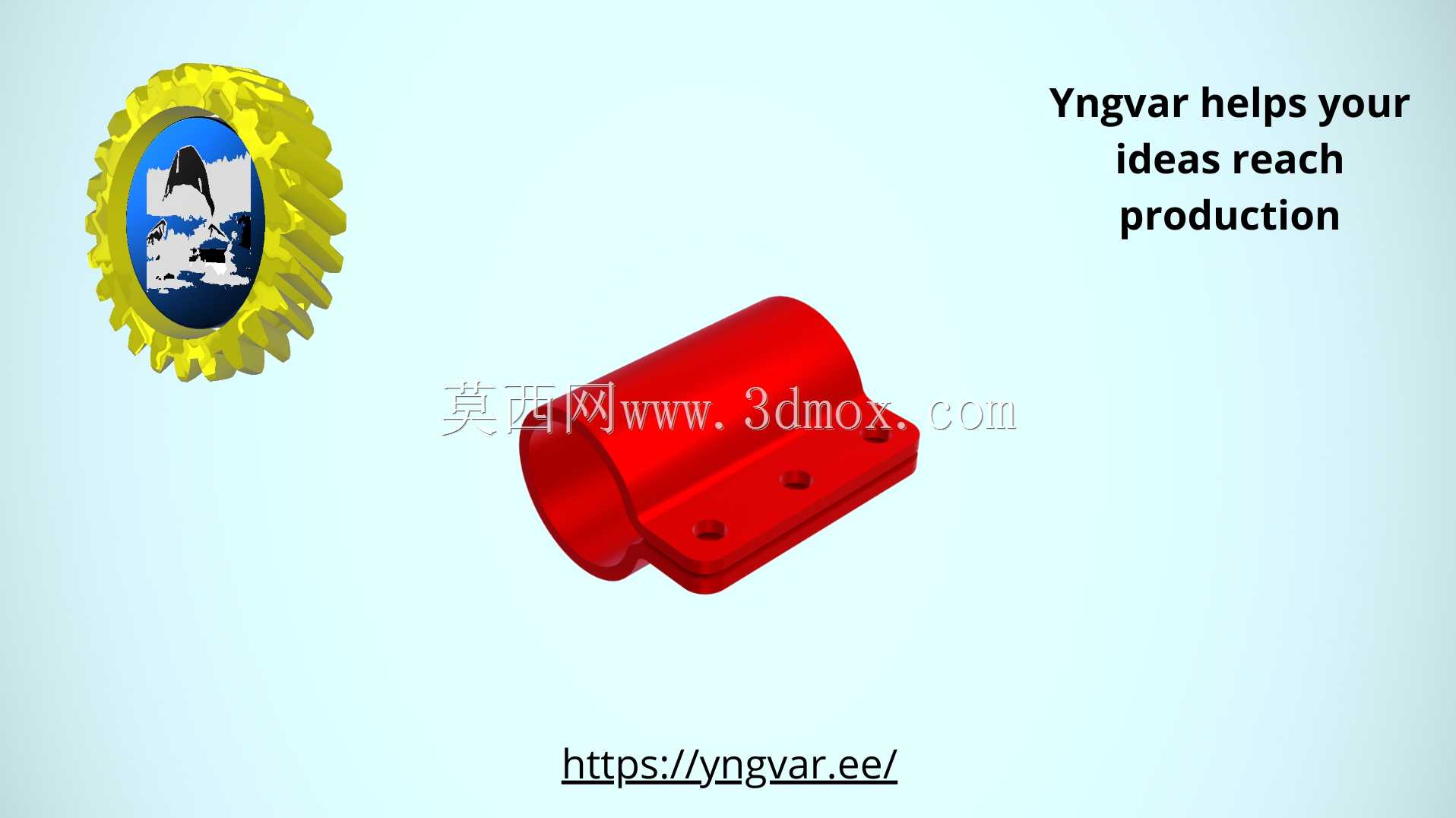

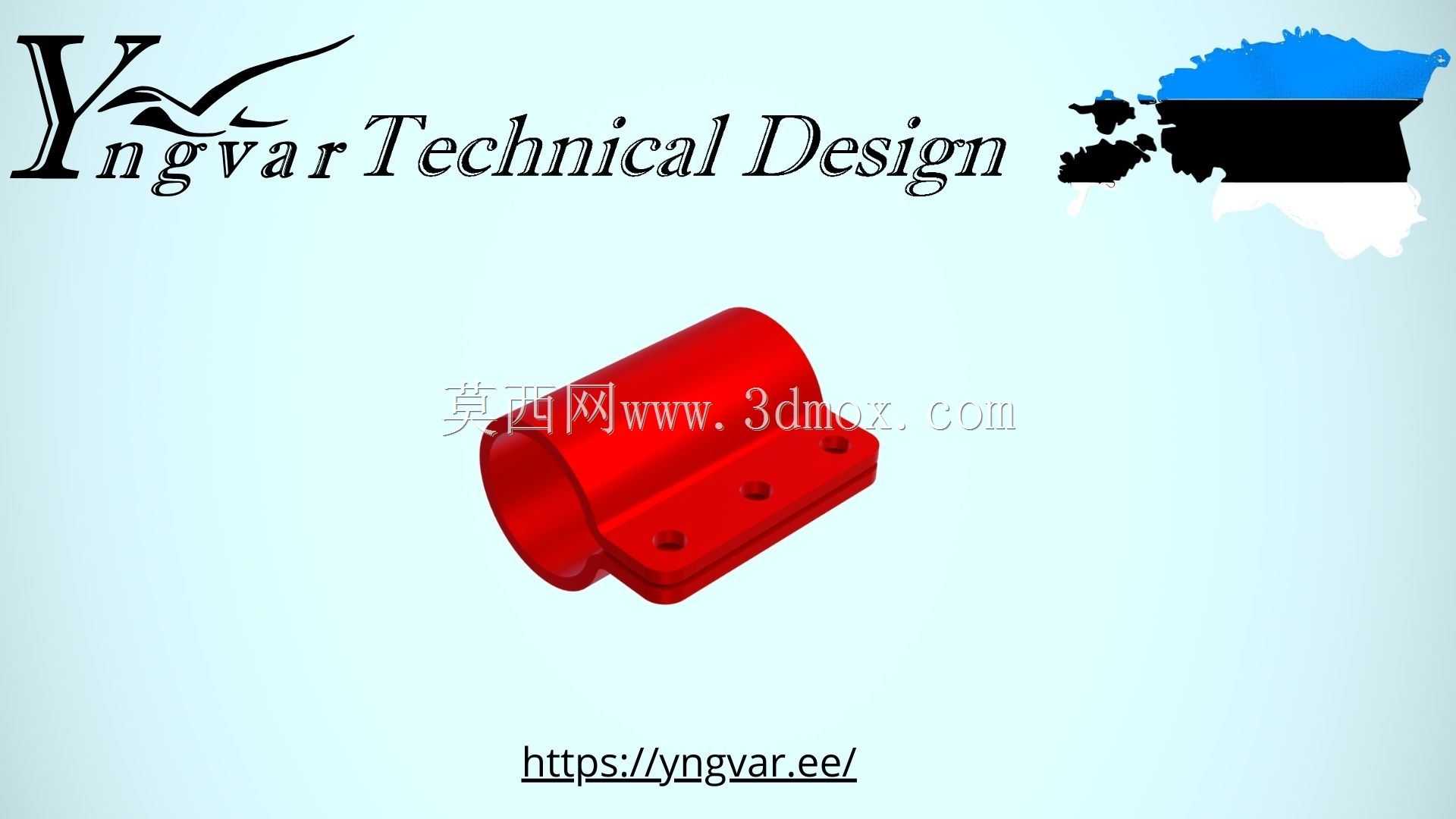

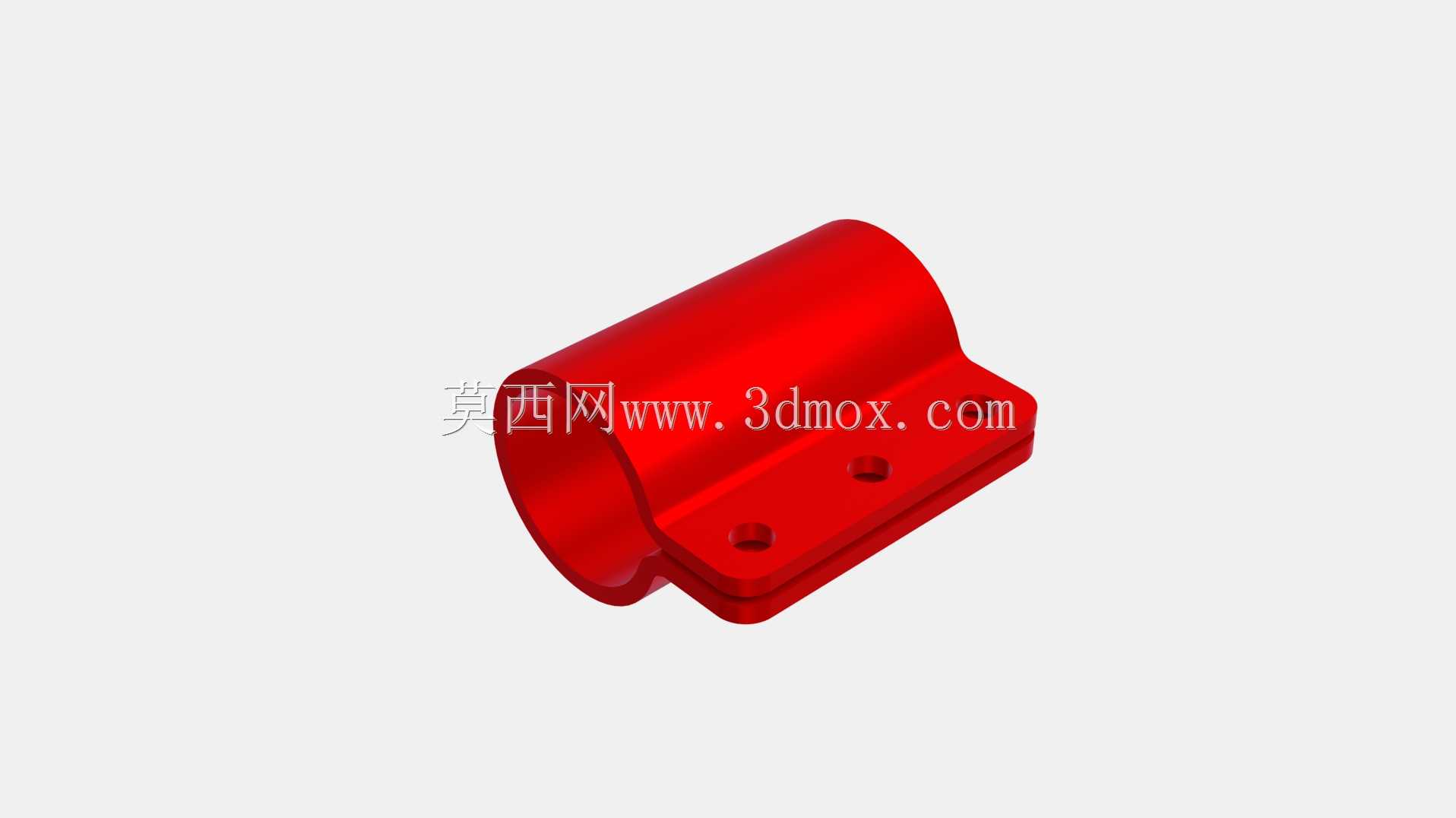

半圆弧带安装座钣金折弯切割构件

该类半圆弧带安装座的钣金构件，多应用在管线包覆固定、小型轴类零件防护、设备走线限位等场景中，在轻工自动化生产线、小型机电设备内部走线布局、户外小型机电设施的管线防护环节都能见到同类结构的身影。从实际使用场景来看，这类构件往往需要套在圆形管线或者小直径轴件外侧，通过侧边带孔的安装座实现与设备机架、安装面板的固定，一方面可以对内部穿过的管线或轴件形成物理防护，避免外部磕碰、剐蹭损伤工件表面，另一方面也能规整管线排布走向，避免设备运行过程中管线晃动移位产生干涉、磨损等问题。

从功能特性上看，该构件采用薄壁钣金加工成型，整体重量较轻，半圆弧的主体结构可以和圆形被包覆件形成较大的贴合面，固定后不会出现应力集中压伤被包覆件的问题；侧边延伸出的安装座上预留了安装过孔，可直接通过螺栓完成快速装配，不需要额外设计焊接转接支架，能有效减少现场装配的工序步骤。构件的圆弧边缘做了折弯收边处理，没有裸露的激光切割锐边，装配过程中不会划伤操作人员，也不会割伤穿过构件内部的线缆绝缘层，适配常规低压电气布线、气动软管固定等场景的安全要求。

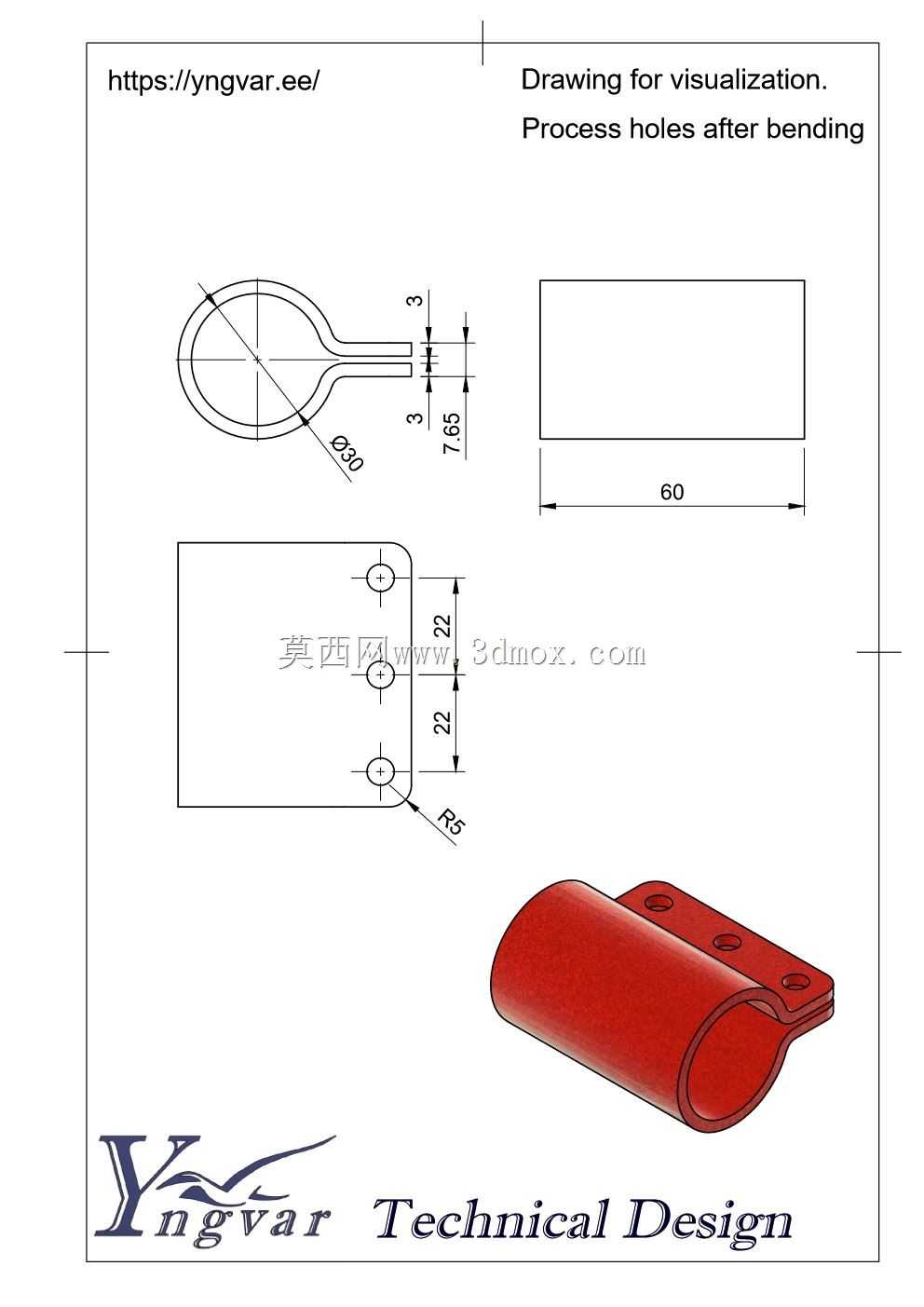

在设计思路层面，这类钣金构件的展开图绘制需要严格匹配激光切割的工艺要求，切割轮廓内不能残留多余的工艺标记或者无关线条，避免切割过程中设备误识别产生多余切痕，导致零件报废。折弯工序的标注需要明确折弯线的精准位置、折弯方向以及折弯内R角，该构件的半圆弧主体并非一次冲压成型，而是通过多次折弯逐步逼近圆弧轮廓，每道折弯的角度、折弯线偏移量都需要结合板材厚度、折弯机下模开口宽度做补偿计算，避免成型后圆弧直径出现偏差，无法和待包覆的管件贴合。安装座与圆弧主体的衔接位置需要预留足够的折弯避空位，避免折弯过程中材料挤压产生起皱、开裂问题，安装孔的位置需要和圆弧中心保持固定的高度差，确保装配后构件的圆弧中心和待固定管线的中心重合，不会出现偏载导致固定螺栓受力不均的问题。

从安装边界与尺寸适配角度来看，这类构件的半圆弧内径需要根据待包覆的管线或轴件外径做匹配设计，常规适配直径在20mm到80mm区间的圆形工件，板材厚度多选用1mm到3mm的冷轧钢板或者铝合金板，兼顾结构强度与轻量化需求。安装座上的过孔直径通常比配套固定螺栓大0.5mm到1mm，预留一定的装配调整余量，抵消安装面板上的孔位加工误差；构件整体的轴向长度根据实际防护需求确定，过长会浪费材料增加成本，过短则无法提供足够的包覆固定面积，容易出现固定后晃动的问题。设计时还需要考虑折弯后的回弹量，针对不同材质的板材预设对应的回弹补偿角度，确保成型后的圆弧轮廓度符合装配要求，安装座的平面度需要控制在0.2mm以内，保证装配后和安装面完全贴合，不会出现缝隙导致固定松动。

在实际生产环节，这类构件的加工流程通常是先通过激光切割完成展开料的下料，去除切割挂渣后再进行折弯工序，折弯完成后需要对成型尺寸做全检，重点核查圆弧内径、安装孔位相对位置、安装座平面度等关键尺寸，对于有防腐要求的使用场景，还可以在成型后做喷塑、镀锌等表面处理，提升构件的防锈耐腐蚀能力，适配潮湿、多粉尘的工业使用环境。
