L型折弯安装固定钣金支架结构设计

项目分类:通用五金配件 发布时间:2024-12-23 ID:866134
  • L型折弯安装固定钣金支架结构设计
  • L型折弯安装固定钣金支架结构设计
  • L型折弯安装固定钣金支架结构设计
  • L型折弯安装固定钣金支架结构设计
  • L型折弯安装固定钣金支架结构设计
  • L型折弯安装固定钣金支架结构设计
  • L型折弯安装固定钣金支架结构设计
  • L型折弯安装固定钣金支架结构设计

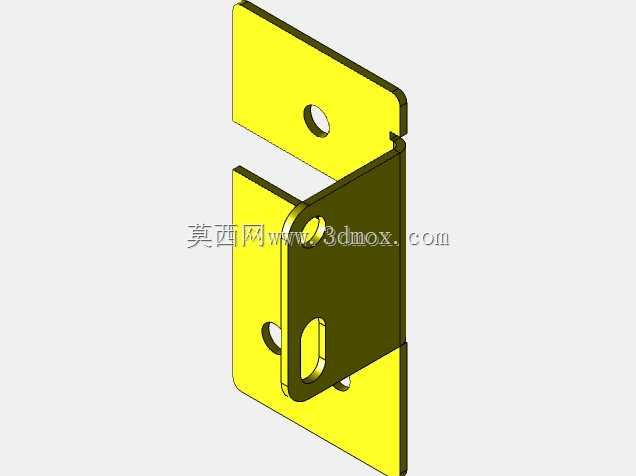

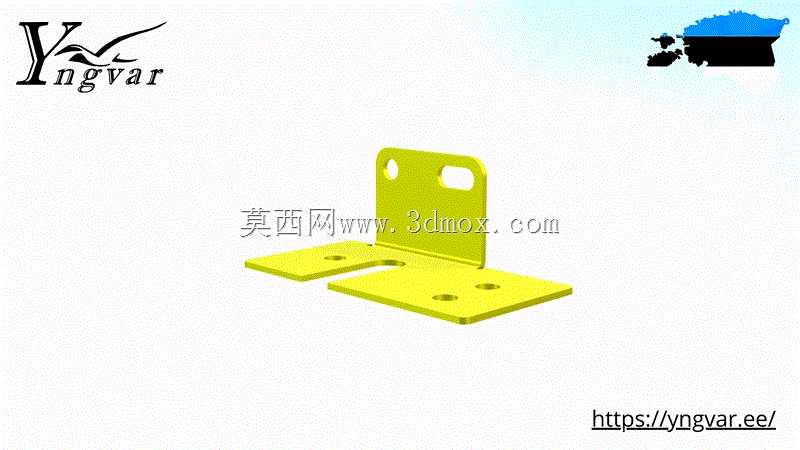

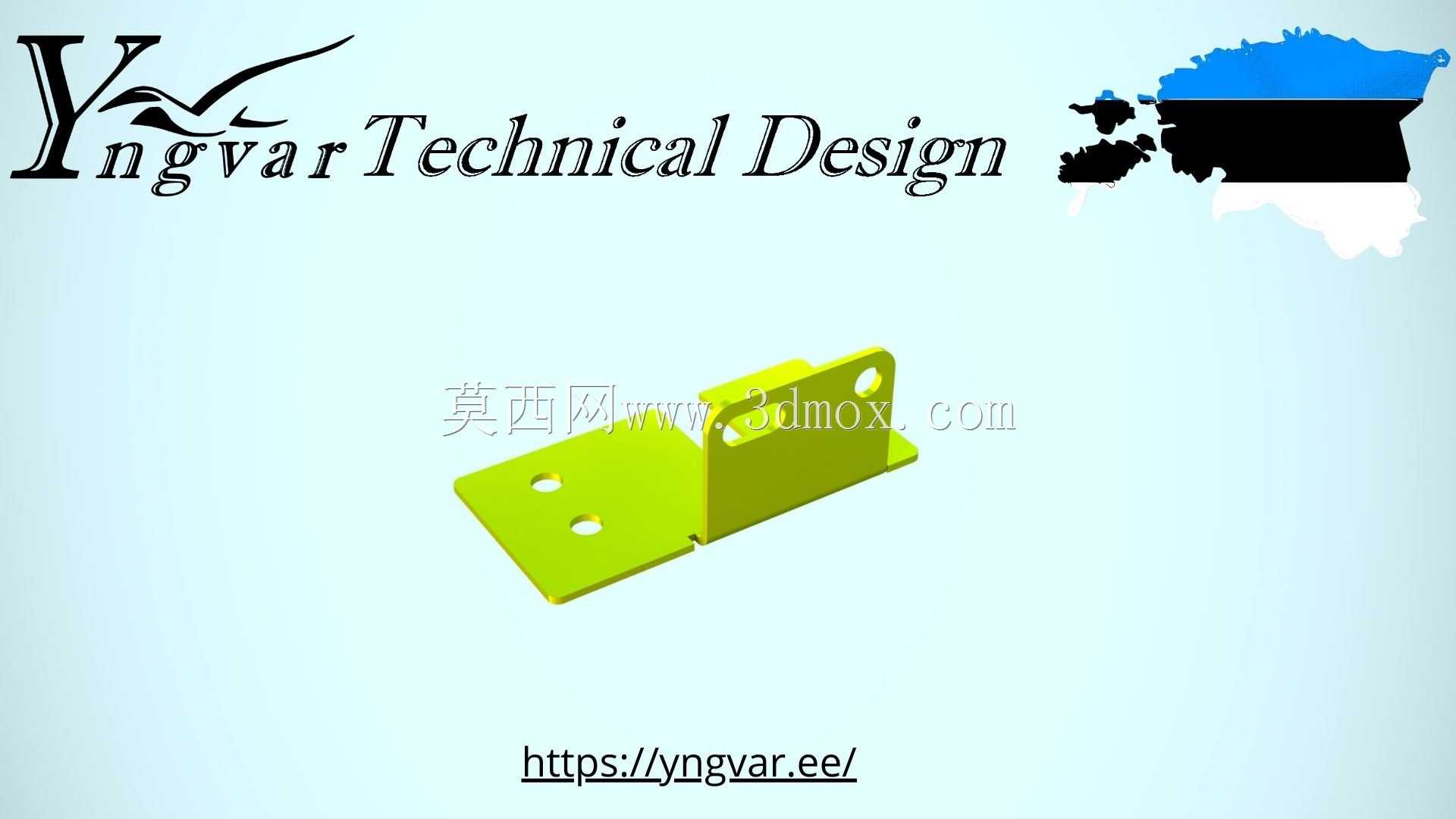

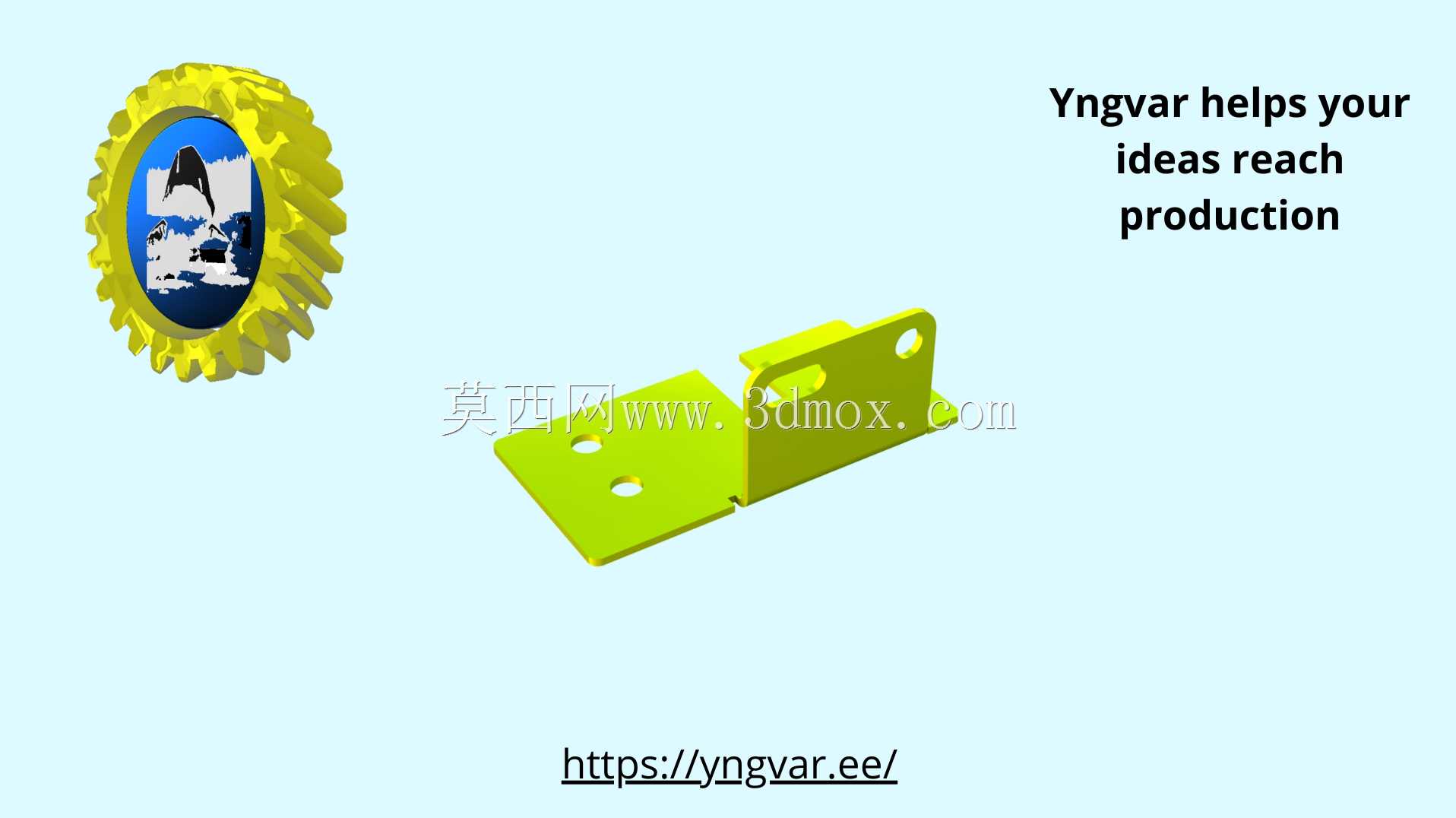

这款L型折弯钣金支架,是电源变压器配套安装场景里常用的连接固定构件,日常在小型电源模块、低压配电内置组件、工控板卡辅助固定场景中都能见到这类结构的身影,核心作用是通过垂直折弯的两个板面,分别完成与设备安装基面、待固定变压器组件的刚性连接,替代传统的型材焊接支座,减少装配工序的同时提升安装精度的一致性。

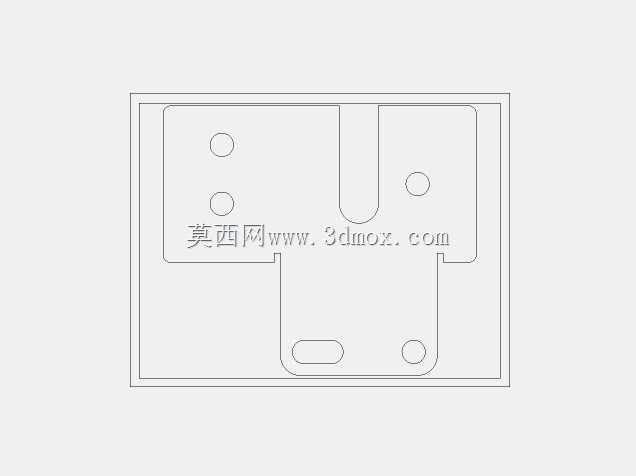

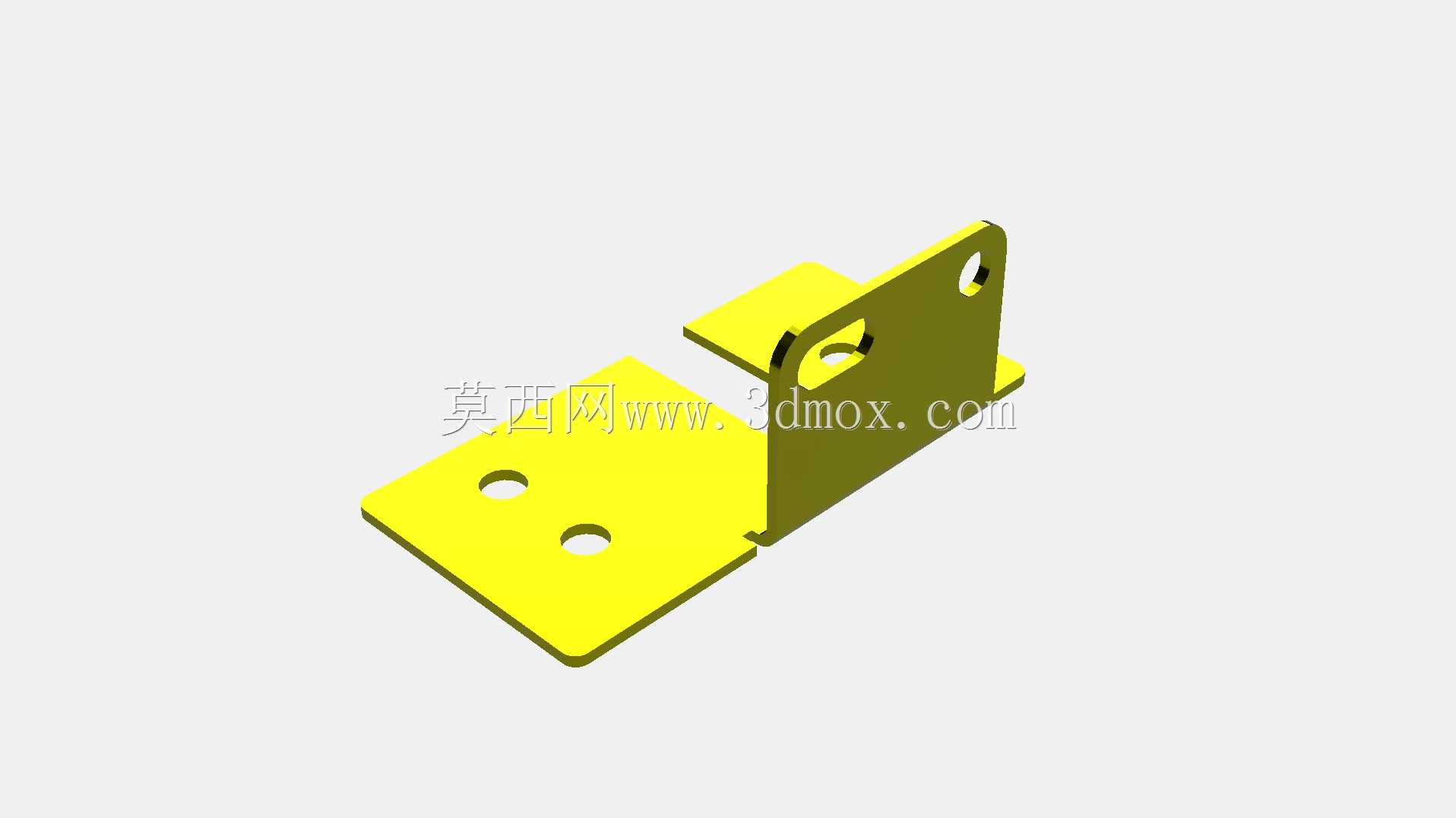

从结构设计逻辑来看,整个构件采用单块钣金板材经激光落料、一次折弯成型,没有额外的焊接拼接工序,能有效避免焊接变形带来的平面度误差,适合批量冲压生产。垂直立板上开设的两个长圆孔,是为安装时的横向位置微调预留的调整空间,避免安装基面的孔位加工误差导致组件无法对位装配;底部两个水平翼板上分别开设的圆形安装孔,用于穿设固定螺丝将整个支架锁定在设备的安装基面,翼板与立板的折弯处做了微小的内R角处理,既避免折弯时板材外侧出现拉伸开裂,也能消除折弯处的应力集中,提升长期受振动工况下的结构强度。

设计过程中首先要明确安装边界:立板的高度需要匹配变压器组件的安装孔位高度,保证变压器固定后底部与安装基面预留足够的散热间隙,避免变压器工作时的热量直接传导到安装基面引发其他电子元件的温升异常;底部翼板的外轮廓尺寸要适配设备内部的安装空间,不能与周边的布线槽、其他电子元件产生干涉,翼板上的安装孔中心到折弯边的距离,要大于所用固定螺丝的头部半径加上扳手操作的最小空间,避免装配时螺丝无法顺利锁紧。

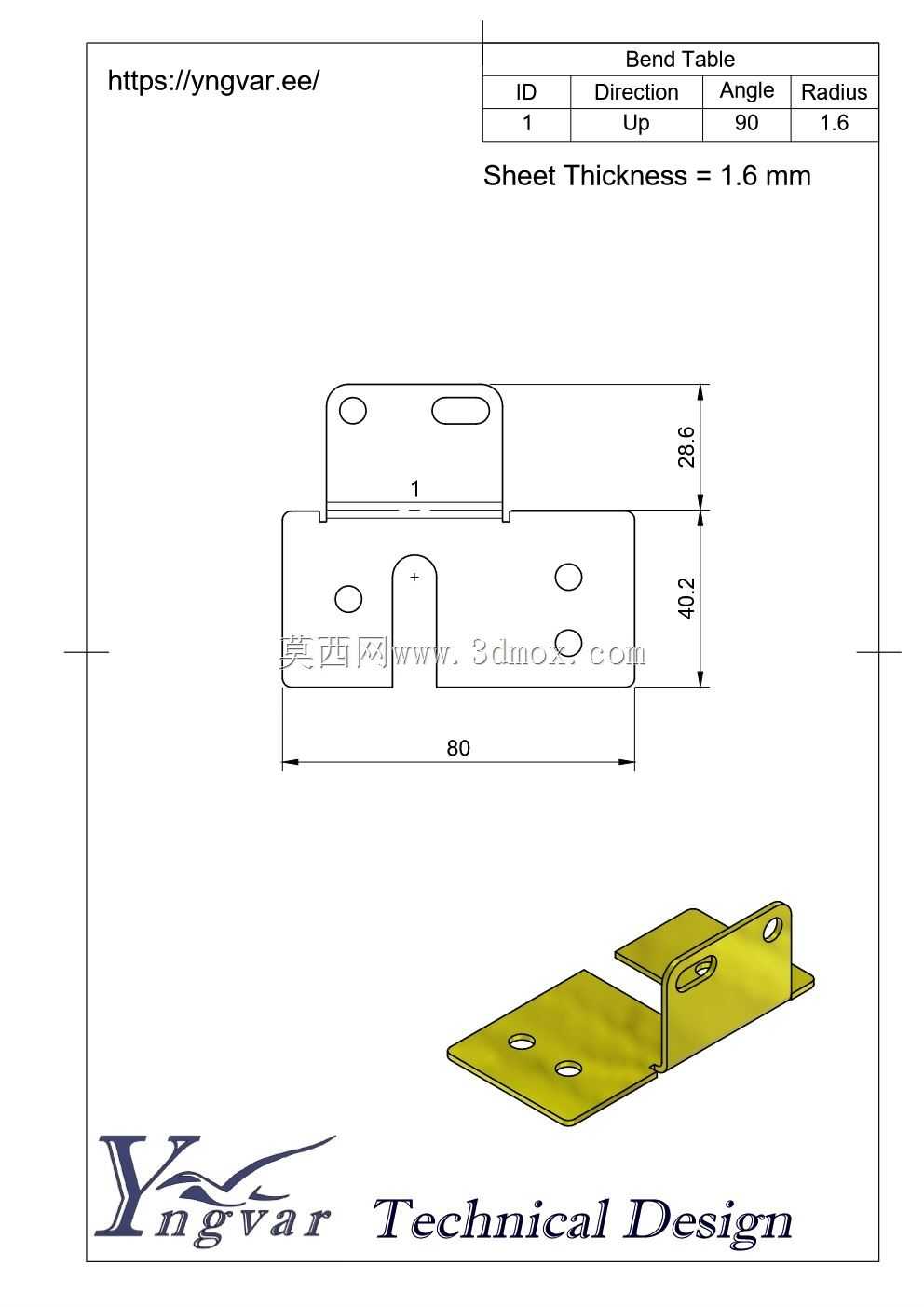

激光切割下料环节需要注意,切割路径仅保留工件的轮廓线与孔位线条,不能在板材表面残留多余的切割轨迹,避免后续表面处理时出现涂层附着不均的问题;折弯工序前要明确标注折弯方向、折弯半径以及折弯线的精准位置,折弯半径需要匹配所用板材的厚度,避免过小的折弯半径导致板材外侧纤维层断裂,过大的折弯半径又会导致折弯后立板与翼板的垂直度不足,影响后续组件安装的贴合度。

实际选型应用时,需要根据待固定变压器的重量选择对应厚度的板材,重量较轻的小功率变压器可以选用较薄的冷轧钢板,重量较大的电源组件则需要适当增加板材厚度,同时可以在折弯处增加压筋结构进一步提升整体刚性;表面涂层的选择要适配设备内部的使用环境,普通室内工控设备可以采用喷塑处理,存在潮湿、凝露风险的使用场景则需要选用镀锌或者电泳涂层,提升构件的防锈能力。

这类钣金支架的设计不需要复杂的曲面造型,核心是要兼顾加工工艺性与装配便利性,所有孔位的位置公差、折弯后的角度公差都要匹配现有加工设备的常规精度范围,避免提出过高的公差要求导致加工成本不必要的上升;同时要考虑装配时的操作空间,不能出现螺丝锁紧时工具无法到达的位置,也不能让支架的锐边划伤装配人员或者周边的连接线缆,所有外露的板材边缘都要做去毛刺处理,折弯后的边缘如果存在锐边也要做倒钝处理。

在电源设备的内部结构设计中,这类小型钣金支架的应用占比很高,相比定制的型材支座,钣金折弯件的生产周期更短,改型调整也更加灵活,只需要调整激光切割的下料图纸就能快速适配不同尺寸的安装需求,不需要额外开制模具,非常适合小批量定制化的电源设备生产场景;设计时还要注意支架安装后不能遮挡变压器的散热风道,要保证空气能够顺利流经变压器的散热表面,避免因为支架的遮挡导致变压器工作温度过高,影响设备的整体使用寿命。
