可调式位移运动执行机构三维设计

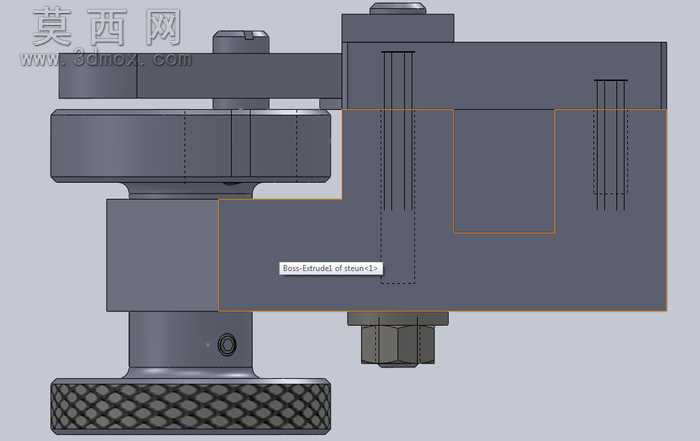

本作品为可调式位移运动执行机构，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械加工工艺规范，对每一处零件的配合公差、装配间隙进行了预设校验，确保虚拟装配状态下无干涉、无错位问题。整体建模从基础零件草图绘制开始，依次完成底座支撑件、调节旋钮、滑动导向块、锁紧压块、连接臂等独立零件的特征构建，对滚花调节旋钮部分采用纹理阵列特征实现表面防滑纹路的还原，对螺栓、螺母等标准件按照国标参数进行标准化建模，保证零件尺寸符合通用互换要求。材质渲染阶段，对主体金属结构件赋予哑光钢材质，调整材质粗糙度、金属度参数还原普通碳素结构钢的哑光金属质感，对滚花旋钮部分赋予深色硬质合金材质，突出防滑握持区域的视觉区分度，对装配缝隙处添加细微的倒角阴影效果，提升整体模型的真实感与装配层次感。结构设计上，该机构采用立柱式支撑搭配横向滑动导向结构，底部滚花旋钮用于调节整体支撑高度，通过螺纹传动实现竖直方向的精准位移调节，横向滑动块可沿导向槽完成水平方向的位置调整，侧边设置的锁紧螺栓可在位置调整完成后实现滑动部件的位置锁定，避免工作过程中出现位移偏移，连接臂部分可适配不同的执行末端，拓展机构的使用场景。设计过程中重点考量了机构的调节顺滑度与锁紧可靠性，对导向接触面的长度、锁紧螺栓的压紧行程进行了参数化优化，既保证滑动调节时无卡滞，又确保锁紧后具备足够的夹持力，整体结构紧凑，零件数量精简，无冗余设计，可直接作为小型工装调节模块、检测设备位移调节单元使用，建模过程中保留了完整的特征参数，可根据实际使用需求快速修改调节行程、安装尺寸等核心参数，适配不同的安装使用场景。
