螺杆式调节夹紧定位机械装置

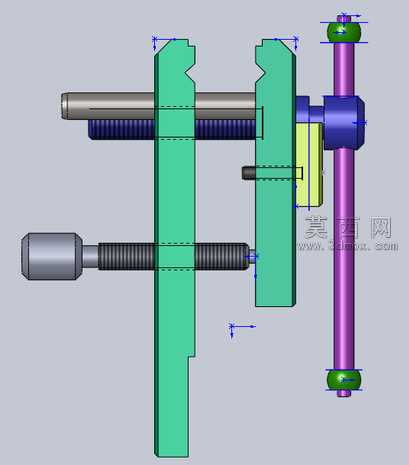

该机械装置采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械设计公差规范，对每一处配合结构都做了精准的尺寸约束，确保各运动部件之间的装配关系符合实际机械加工与装配要求。模型整体以螺杆传动作为核心动力传递路径，两根平行布置的梯形螺杆分别承担不同的调节功能，其中横向贯穿的主螺杆用于驱动两块立式夹块的相对位移，实现对工件的夹紧与松脱动作，侧置的细螺杆则用于微调夹块的定位精度，适配不同尺寸规格工件的装夹需求。材质分配上，夹块主体采用高碳钢材质渲染，表面做了哑光防锈处理效果，金属杆件部分采用调质合金钢材质表现，呈现出银灰色金属光泽，导向柱部分做了阳极氧化紫色表面处理，不同部件的材质区分清晰，既方便装配时的部件识别，也提升了整体模型的视觉层次感。结构设计上，两块立式夹块采用对称式开槽结构，与横向光杆导向轴形成滑动配合，避免螺杆传动过程中出现夹块偏转的问题，夹块与螺杆之间采用铜质螺母传动副，降低长期使用过程中的磨损量，端部的手轮结构做了滚花防滑处理，符合实际手动操作的人机工程需求。设计思路围绕手动工装夹具的实用场景展开，整体结构紧凑无冗余部件，所有运动部件都设置了对应的限位结构，防止调节过程中出现部件脱出的问题，模型在完成建模后做了干涉检查，确保全行程调节范围内各部件之间无碰撞干涉，可直接用于工程图纸导出、3D打印样件制作或者工装设计方案的演示验证，整体结构兼顾了装夹稳定性与调节便捷性，适合小型工件的加工、检测工位的定位装夹使用。
