电路板清洁用带法兰连接端结构件

在电子制造产线的后段工序、工控设备现场运维场景中，电路板表面的助焊剂残留、浮尘、金属碎屑是引发电路短路、触点接触不良、绝缘性能下降的核心诱因，这类清洁作业不能采用常规高压气吹或者液体浸泡的方式——高压气吹容易将碎屑吹入板卡BGA芯片底部缝隙，造成二次隐患，液体浸泡则会损伤板卡上的敏感电容、接插件镀层，因此需要适配精准作业的清洁执行结构件，本次设计的带法兰连接端的清洁组件正是针对这类场景开发。

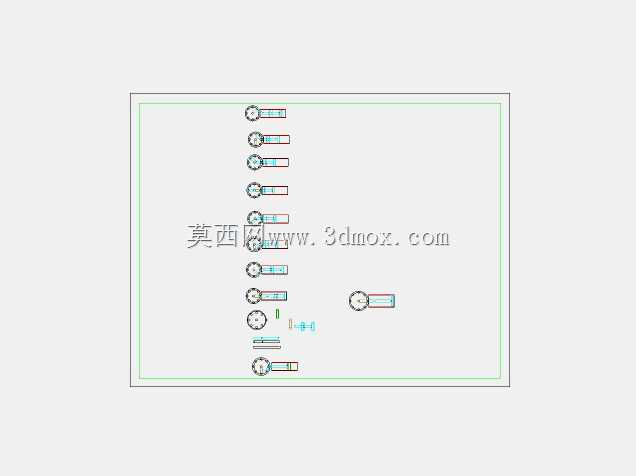

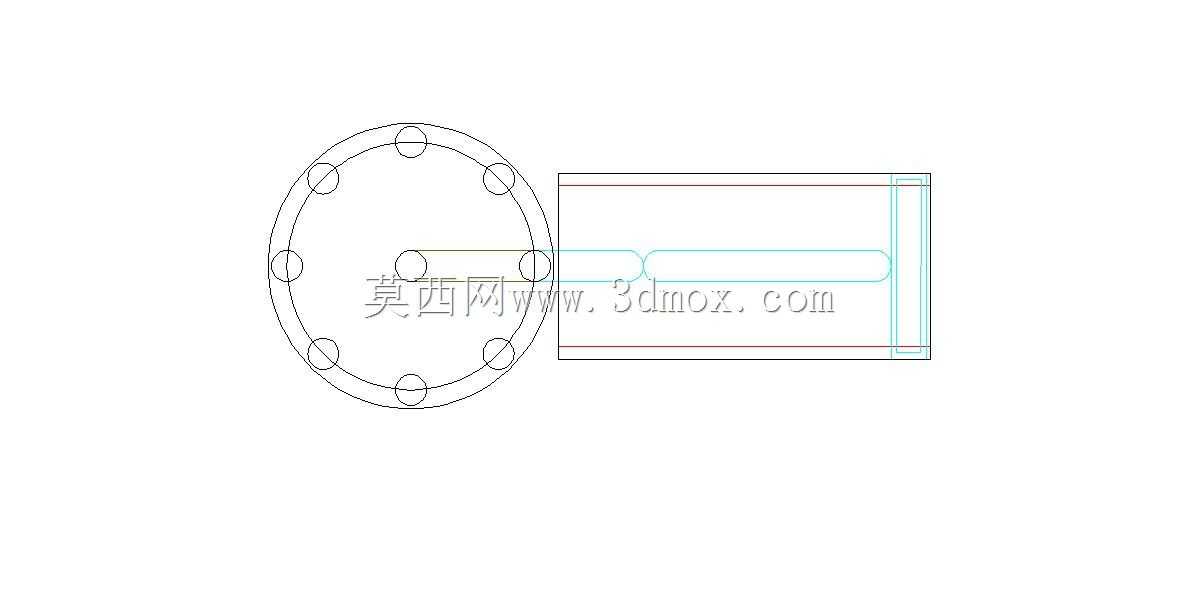

从结构设计逻辑来看，该组件采用法兰端作为安装对接基准，法兰盘上均匀分布8个安装孔，孔位采用圆周等分布局，安装时可通过螺栓将组件固定在自动化清洁设备的移动滑台末端，或者手动清洁工具的握持端，等分孔位的设计可以根据作业角度需求调整安装朝向，无需额外加工定位孔，适配不同工位的安装边界。法兰端的中心设置同轴的连接轴，直接对接清洁耗材的固定端，动力传递路径短，作业时不会出现偏心晃动的问题，避免清洁过程中剐蹭电路板上的贴片元件引脚。

组件的主体段采用等径圆柱腔体结构，腔体内部预留清洁介质的输送通道，可适配干式清洁的超细纤维刷头供气通路，或是半干式清洁的低腐蚀清洁剂雾化通路，通道内壁做光滑过渡处理，不会出现介质残留堵塞的问题。主体段的长度经过尺寸校核，当法兰端固定在常规自动化滑台上时，前端作业端的伸出长度刚好覆盖标准ATX电路板的纵深方向，滑台单行程即可完成整板清洁，无需多次调整工位，有效提升产线作业效率。

从安装边界来看，法兰盘的外径尺寸控制在常规工业快换接头的适配范围内，可兼容现有自动化设备的标准快装接口，不需要对现有设备进行改造即可直接换装。主体段的外径小于电路板上常见接插件的间距，作业时可以深入接插件之间的缝隙进行清洁，不会磕碰周边元件。组件的整体重量控制在轻量化区间，即使搭载在三轴桌面型机械臂末端，也不会超出机械臂的负载阈值，不会影响机械臂的定位精度。

在实际使用场景中，该结构件可适配两类作业模式：在批量电子制造产线上，搭配自动化移动平台，可按照预设路径完成整板的程序化清洁，清洁压力均匀，不会因为人工用力不均造成板卡元件损伤；在现场运维场景中，搭配手动握持手柄，可针对设备内部积灰严重的局部电路板区域进行精准清洁，法兰端的快拆设计可以快速更换不同类型的清洁头，适配浮尘清洁、顽固助焊剂清洁等不同作业需求。

设计过程中针对作业时的受力情况做了结构优化，法兰盘与主体段的连接位置做了圆角过渡处理，避免长期作业时应力集中造成结构断裂，所有外露边缘都做了倒角处理，安装和更换耗材时不会划伤操作人员，也不会剐蹭电路板的阻焊层。腔体的密封结构采用嵌入式密封圈设计，输送雾化清洁剂时不会出现渗漏问题，避免液体滴漏到电路板上造成腐蚀损伤。

从尺寸适配性来看，该组件的作业端到法兰安装面的同轴度公差控制在0.02mm以内，自动化作业时的重复定位精度可以满足0.1mm级别的清洁路径要求，不会出现清洁路径偏移导致的元件剐蹭问题。安装孔的位置度公差符合通用机械安装标准，可与市面上主流的清洁设备安装座直接匹配，不需要额外加工转接件，降低产线升级的配件成本。
