钣金件激光切割与折弯加工工艺图纸

在中小批量精密钣金加工场景中，这类针对小型结构钣金件的切割折弯工艺图纸，是衔接三维结构设计与车间落地加工的核心技术文件，直接决定了零件从平板毛坯到成型结构件的加工精度与装配适配性。这类钣金件多应用于电子设备内部支撑框架、小型电源模块安装支架、仪器仪表内部固定结构等场景，承担着元器件承载、结构限位、电磁屏蔽辅助等实际功能，加工精度偏差会直接导致后续装配干涉、元器件安装错位，甚至影响整套设备的结构稳定性。

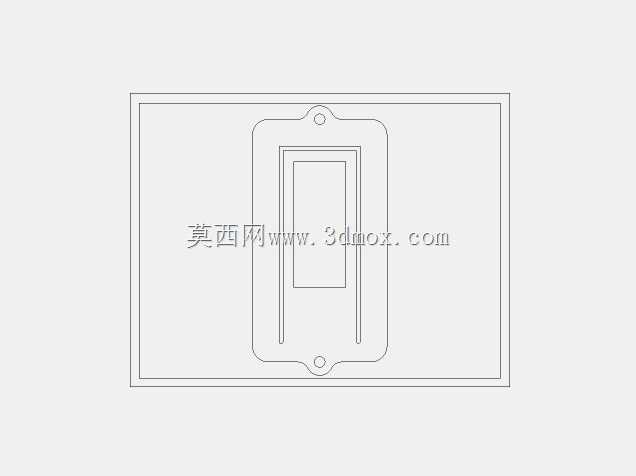

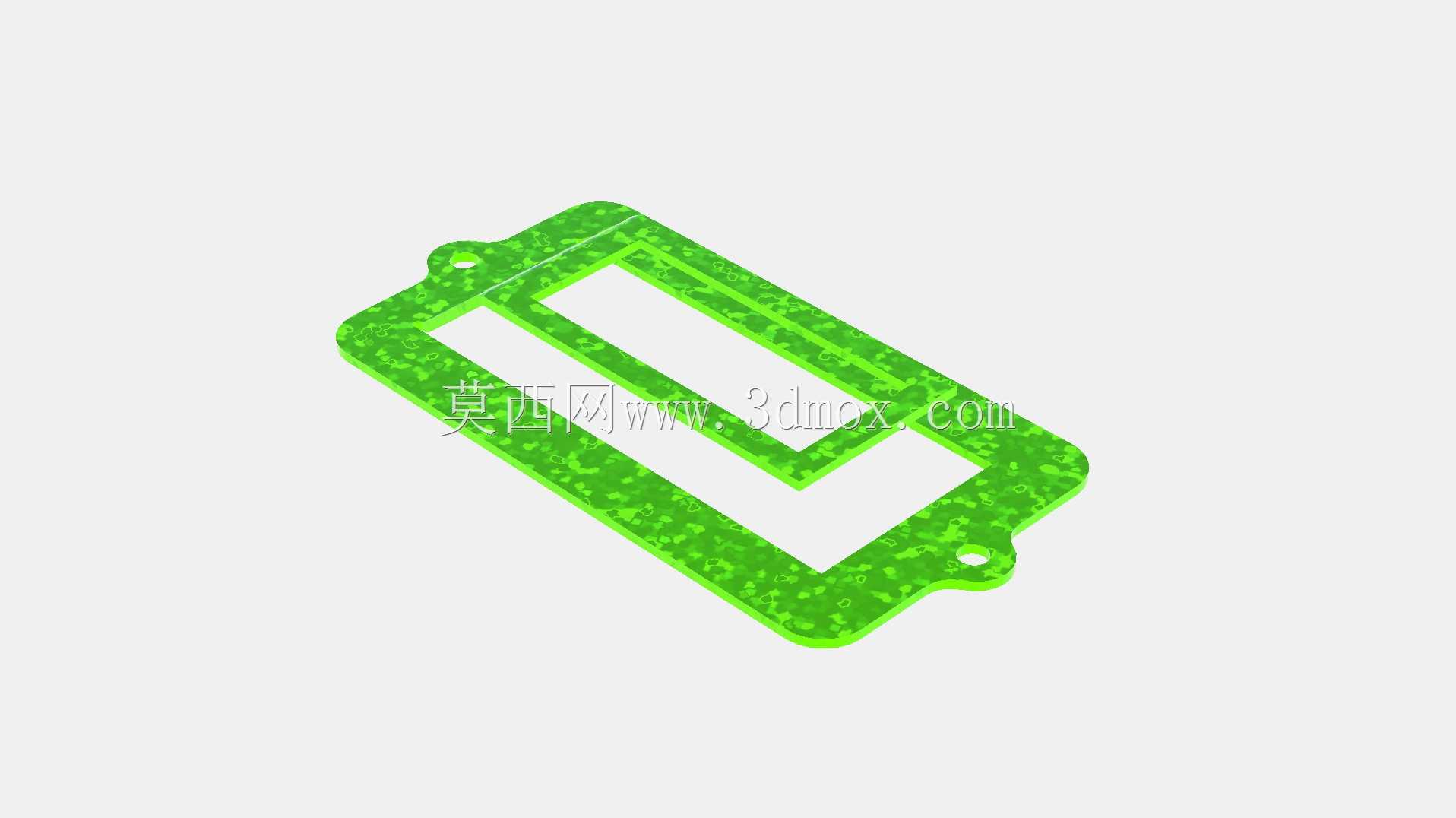

从设计逻辑来看，这类图纸的核心是将三维成型的钣金结构拆解为可直接用于激光切割的平板展开轮廓，同时明确每一处折弯的工艺参数。激光切割工序的图纸要求极为严苛，整个展开轮廓内不能残留任何与切割路径无关的线条、标注、辅助图形，避免激光头误识别路径造成零件过切、轮廓残缺，这也是这类工艺图纸和普通装配图纸最核心的区别——所有非切割路径的信息都需要单独剥离，切割图层仅保留连续封闭的外轮廓与内孔路径，保证切割过程中光路运行无冗余停顿，切口断面光滑无挂渣。

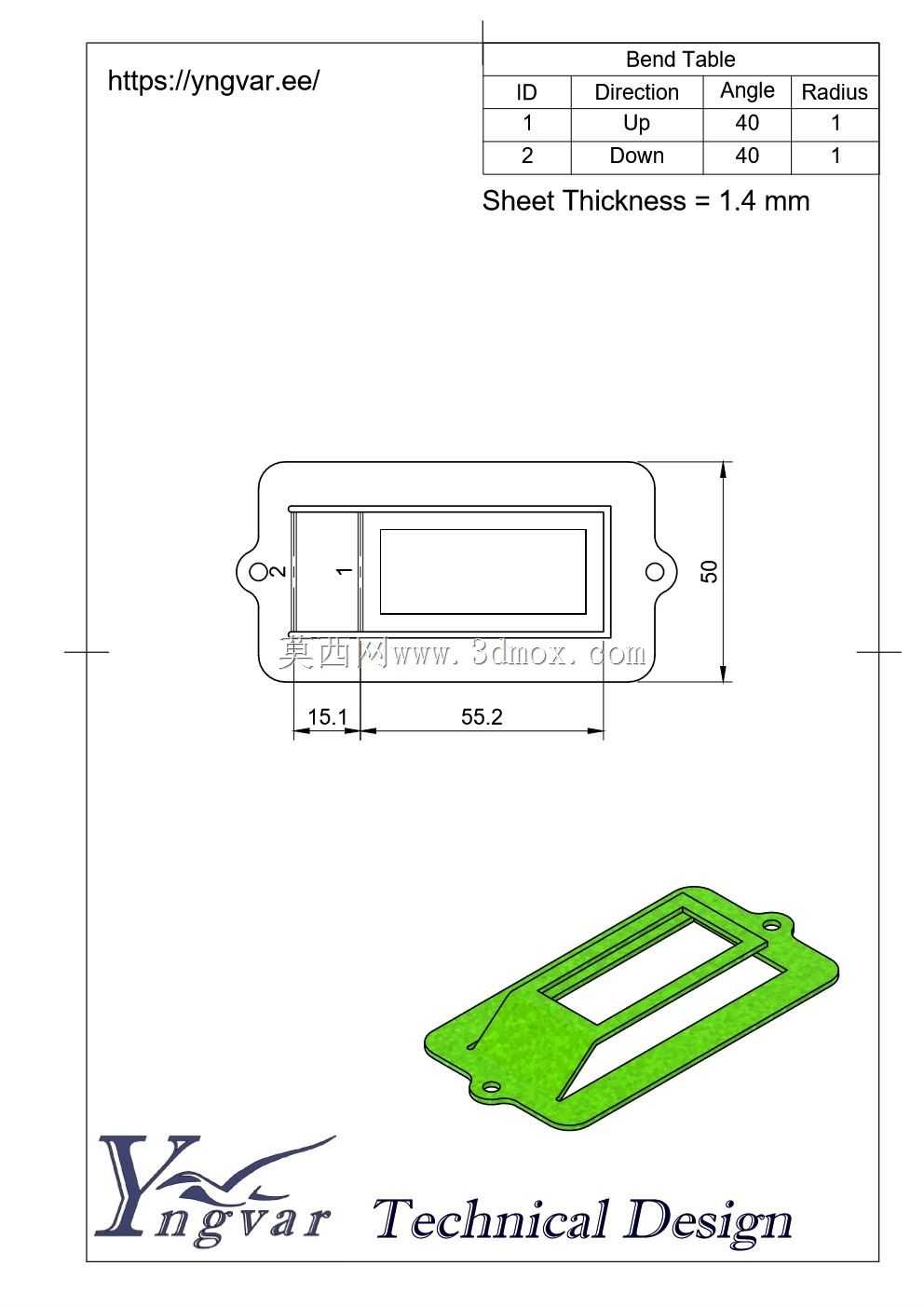

折弯工序的标注则需要完全贴合车间折弯机的作业逻辑，每一道折弯都需要明确标注折弯位置的定位尺寸，也就是折弯线距离零件基准边的精确距离，方便操作工在折弯机后挡料上快速定位；折弯方向需要通过统一的视图符号明确区分向上折弯与向下折弯，避免折反造成零件报废；折弯半径则需要匹配加工所用板材的材质与厚度，比如常见的冷轧钢板折弯，内折弯半径一般取板材厚度的1到1.5倍，既避免折弯处出现应力集中开裂，也能保证折弯后零件的角度回弹量在可控范围内。设计过程中还需要提前核算折弯扣除值，根据板材厚度、折弯角度、下模V口宽度调整展开尺寸的补偿量，保证折弯成型后零件的外形尺寸完全符合三维设计的公差要求，不会出现折弯后孔位错位、安装边尺寸超差的问题。

从安装边界与尺寸适配角度，这类小型钣金支撑件的外形尺寸一般控制在手掌可操作的范围内，平板展开状态下的轮廓尺寸不会超过常规小幅面激光切割机的加工幅面，不需要额外做板材拼接，单张板材可以排布多个零件进行套料加工，提升板材利用率。零件上的安装孔位、避让缺口都需要和后续装配的元器件、相邻结构件做公差匹配，安装孔的孔径一般比紧固件公称直径大0.1到0.2mm，补偿钣金加工与装配过程中的累积误差；折弯后的翻边高度需要满足最低折弯高度要求，避免折弯时出现翻边压塌、变形的问题，同时翻边的位置需要避开相邻零件的安装空间，保证装配后零件之间无干涉。

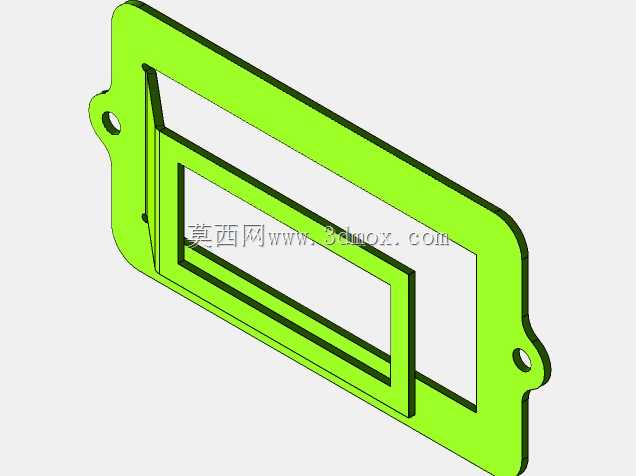

在工艺配套层面，图纸还会明确待加工板材的材质、厚度要求，以及加工后的表面处理要求，比如常见的电镀锌、静电喷塑、阳极氧化等，不同的表面处理会影响板材的最终厚度与折弯处的涂层附着力，设计阶段就需要提前预留表面处理的厚度余量，避免装配时出现尺寸卡滞。同时图纸附带的成型示意图可以帮助车间操作工快速理解零件的最终成型形态，对照折弯工序逐一核对每一道折弯的角度与尺寸，减少加工过程中的识图错误，降低首件调试的废品率。对于小批量定制化的钣金加工场景，这类整合了切割路径与折弯参数的工艺图纸，能够大幅缩短生产准备周期，不需要工艺人员再重新拆解三维模型做工艺拆分，设计端输出的图纸可以直接导入激光切割设备编程，折弯工序也可以直接参照标注参数调机，实现设计到制造的无缝衔接。
