铰接式连杆传动组件结构设计

项目分类:通用机械零部件 发布时间:2024-12-23 ID:866132
  • 铰接式连杆传动组件结构设计
  • 铰接式连杆传动组件结构设计
  • 铰接式连杆传动组件结构设计
  • 铰接式连杆传动组件结构设计
  • 铰接式连杆传动组件结构设计
  • 铰接式连杆传动组件结构设计
  • 铰接式连杆传动组件结构设计

这套铰接式连杆组件的设计初衷,是面向机械装配实操训练场景,帮助刚接触结构设计的从业者快速掌握零件配合、公差预留、装配逻辑的核心要点,同时也可作为小型传动机构的功能验证原型使用。从实际应用场景来看,这类双段铰接带轴销的连杆结构,常出现在小型工装夹具的联动夹紧机构、自动化设备的直线-摆动转换传动单元、手动工具的力传递路径中,核心作用是通过铰接点的转动自由度,实现两个固定安装点之间的非直线动力传递,同时依靠连杆本体的刚性保证传动过程中无多余形变。

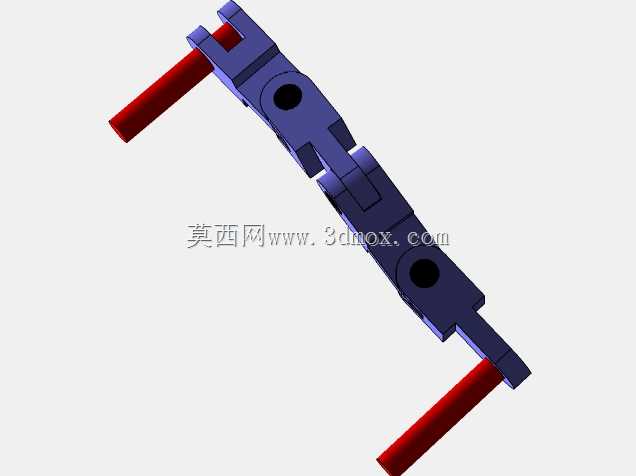

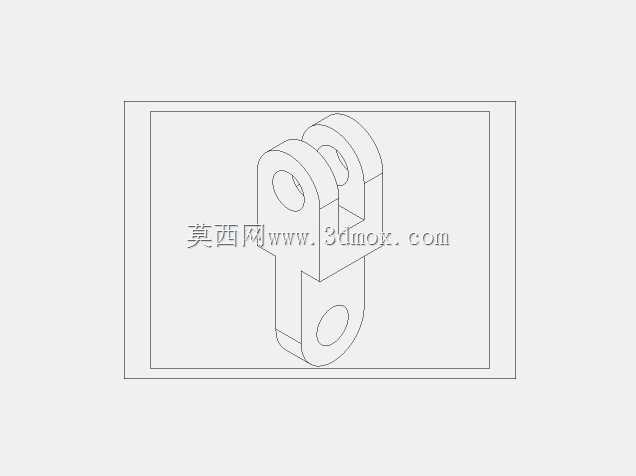

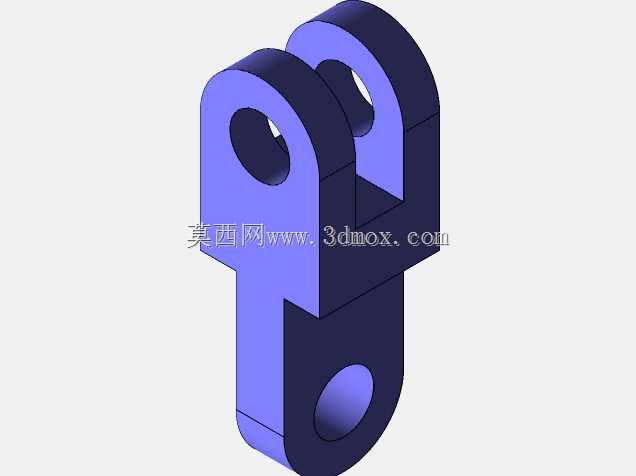

从结构功能特性来看,组件主体为两段对称式的紫色金属质感连杆,每段连杆一端设置带圆孔的铰接座,另一端设置卡接式的对接榫头,两段连杆通过中间的铰接轴实现0-120度范围内的相对转动,两端伸出的红色圆柱轴段为动力输入输出端,可与外部摆臂、驱动杆或者负载端进行过盈配合连接。连杆本体上的圆形沉孔为减重孔设计,在不降低连杆抗弯截面模量的前提下,有效降低零件整体重量,减少传动过程中的惯性负载,同时沉孔也可作为装配定位的工艺孔,方便加工过程中装夹找正。

设计思路上,整个组件采用了模块化的拆分逻辑,将原本一体化的弯杆拆分为两个可相对转动的连杆段,既降低了单个零件的加工难度——不需要加工大角度的弯型结构,仅需通过铣削、钻孔即可完成单个连杆的加工,同时也让组件具备了角度可调的能力,可根据实际安装场景调整两段连杆的相对夹角,适配不同的传动行程需求。铰接位置的配合采用了基孔制间隙配合,预留了0.02-0.05mm的配合间隙,保证转动过程中无卡滞,同时在铰接端面设置了限位凸台,避免两段连杆在转动过程中发生轴向窜动,保证传动精度。两端的红色轴段采用了与连杆本体不同的材质设计,轴段表面做了硬化处理,提高与外部构件配合位置的耐磨性能,延长组件的整体使用寿命。

从外形尺寸与安装边界来看,整个组件完全展开时总长度为120mm,折叠至最小夹角时总长度为75mm,连杆本体宽度为18mm,厚度为8mm,两端伸出的轴段直径为6mm,伸出长度为22mm,铰接孔直径为5mm。安装时需要注意,两端轴段的安装同轴度误差需要控制在0.1mm以内,避免传动过程中出现别劲现象,铰接点的转动平面需要与动力传递平面保持平行,否则会产生额外的侧向力矩,加剧铰接位置的磨损。组件的安装空间需要预留至少130mm*80mm的平面区域,保证连杆在整个转动行程内不会与周边构件发生干涉,同时在铰接位置需要预留润滑脂加注空间,定期补充润滑降低转动摩擦阻力。

在实际建模过程中,这类零件需要重点关注铰接位置的配合间隙校验,通过软件的干涉检查功能,模拟整个转动行程内的零件位置关系,确认无硬干涉后再输出工程图,同时单个连杆的榫头对接位置需要做0.5mm的倒角处理,既方便装配时的导向对位,也能避免锐角边在装配过程中划伤操作人员。对于需要量产的场景,连杆本体可采用压铸铝合金材质,在保证刚性的前提下进一步降低重量,轴段采用不锈钢材质压装到连杆本体的预制孔内,兼顾耐磨性能与成本控制。
