工装夹具操作手柄结构设计方案

在各类工装夹具、手动夹持设备的操作端，手柄是直接传递操作人员施力、完成夹具锁紧与释放动作的核心接触部件，其结构合理性直接影响操作手感、锁紧可靠性以及长期使用的疲劳寿命。这款夹具操作手柄的设计，首先从实际操作的人机交互逻辑出发，握持段采用符合人体工学的椭圆柱截面，区别于传统正圆柱手柄的打滑问题，握持区域的曲面弧度贴合手掌自然弯曲状态，当操作人员施加周向旋转力或者轴向扳动力时，手掌与手柄表面的接触应力分布更均匀，长时间重复操作也不会出现局部压痕或者施力滑脱的问题。

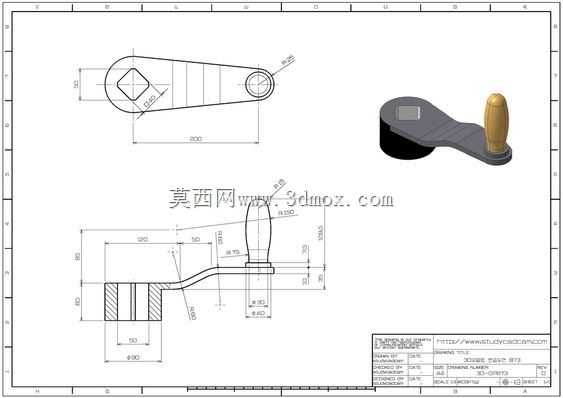

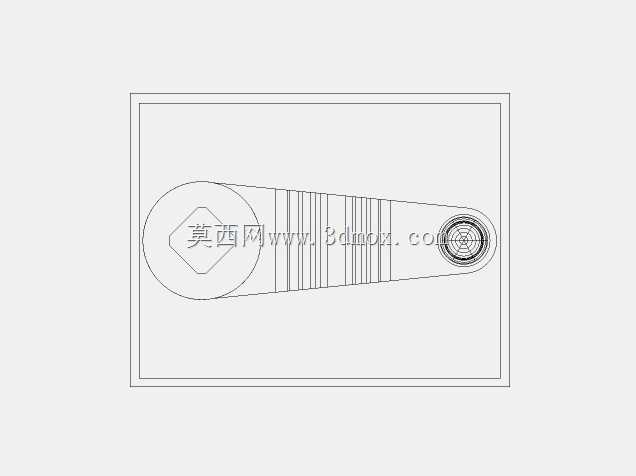

从安装适配的边界来看，手柄底部的连接基座采用扁位加轴孔的配合结构，安装轴孔的公差带选用H7/k6的过渡配合，既可以保证与夹具转轴的同轴度，避免手柄转动时出现径向窜动，又能通过侧面的紧定螺钉孔实现轴向锁紧，不需要额外加工复杂的键槽结构，降低配套夹具转轴的加工成本。连接基座的扁平延伸臂长度经过受力核算，当操作人员在手柄握持端施加150N的常规操作力时，延伸臂根部的弯曲应力控制在45号钢调质处理后的许用应力范围内，不会出现长期受力后的塑性变形，同时臂身的过渡位置全部采用R3以上的圆角过渡，避免应力集中导致的疲劳断裂问题，这一点在高频次操作的工装夹具上尤为关键，很多早期手柄失效都是因为直角过渡位置的微裂纹在反复受力下扩展导致的。

实际应用场景中，这类手柄不仅可以用在手动工装夹具的锁紧机构上，也可以适配在小型台钳、工装定位销的扳动端、检测治具的压紧机构上，不同场景下的受力需求略有差异，这款手柄的结构设计预留了足够的强度余量，握持段可以根据使用场景选择不同的表面处理方式，比如在油污较多的机加工工位，可以做滚花处理增加摩擦力，在无尘装配工位，可以做硬质阳极氧化或者包胶处理，避免金属屑或者油污附着。

设计过程中没有采用多余的装饰性结构，所有曲面和结构特征都服务于功能需求：握持段的顶端做了R5的球面收头，避免操作时手腕磕碰出现划伤；连接基座的底面做了0.5mm的凹台，安装时可以避开安装面的微小凸起，保证手柄与转轴的贴合度，不会出现安装倾斜导致的转动卡滞；整体外形的回转特征都围绕安装轴的中心线对称，转动时的动平衡表现更好，快速扳动时不会出现偏摆的问题。

从尺寸边界来看，手柄整体的回转半径控制在80mm以内，握持段的长度设置为65mm，刚好满足成年男性手掌的握持长度需求，不会因为过长导致操作时与周边工装结构发生干涉，也不会因为过短导致力臂不足，操作时需要施加过大的握力。连接基座的厚度设置为12mm，既保证了根部的连接强度，又不会因为过厚占用过多的安装空间，在紧凑的多工位工装板上安装时，相邻夹具的手柄之间不会出现运动干涉。很多新手设计这类操作手柄时，往往只关注外观造型，忽略了实际安装后的运动空间校核，比如手柄转动到最大锁紧位置时，是否会和旁边的定位块、工件或者其他操作件发生碰撞，这款手柄的外轮廓在设计时就做了运动包络线的校核，在0到90度的常规扳动角度范围内，外轮廓的最大外延尺寸都控制在合理区间，适配绝大多数常规工装的安装空间。

另外，手柄的分体式结构设计也考虑了加工工艺性，握持段和连接基座可以采用不同的材料加工，比如握持段用电木或者尼龙材质降低热传导，在焊接工装这类高温环境下使用时不会烫手，连接基座用45号钢或者铝合金保证连接强度，两个部件之间采用过盈配合加横向销钉的连接方式，不会因为长期受力出现松动脱落的问题。相比一体式的金属手柄，这种分体结构的加工成本更低，易损的握持段磨损后可以单独更换，不需要整体更换整个手柄，降低设备的后期维护成本。在实际的工装调试过程中，这类手柄的操作反馈也很重要，当夹具锁紧到位时，手柄的转动角度刚好处于操作人员手腕最舒服的施力位置，不需要过度弯折手腕就能完成锁紧动作，这也是结构设计时反复调整握持段角度和力臂长度的原因，毕竟工装夹具是给一线操作人员长期使用的，每一处细节的合理性都会直接影响实际的生产效率。
