带安装支座环形抱箍钣金折弯加工构件

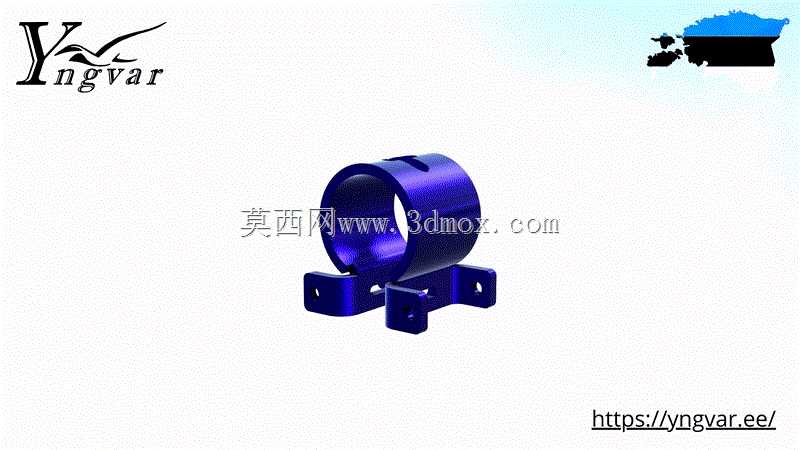

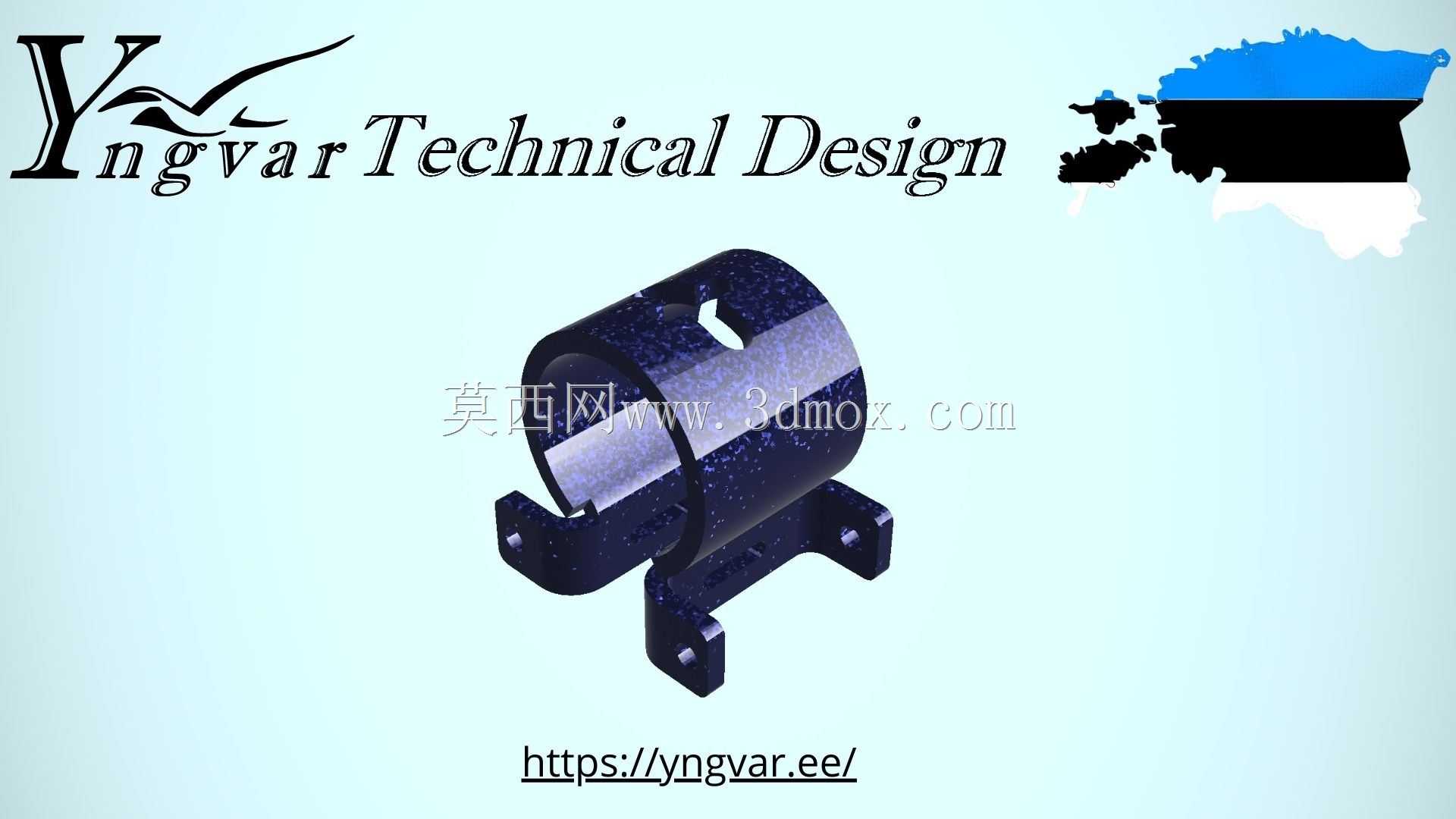

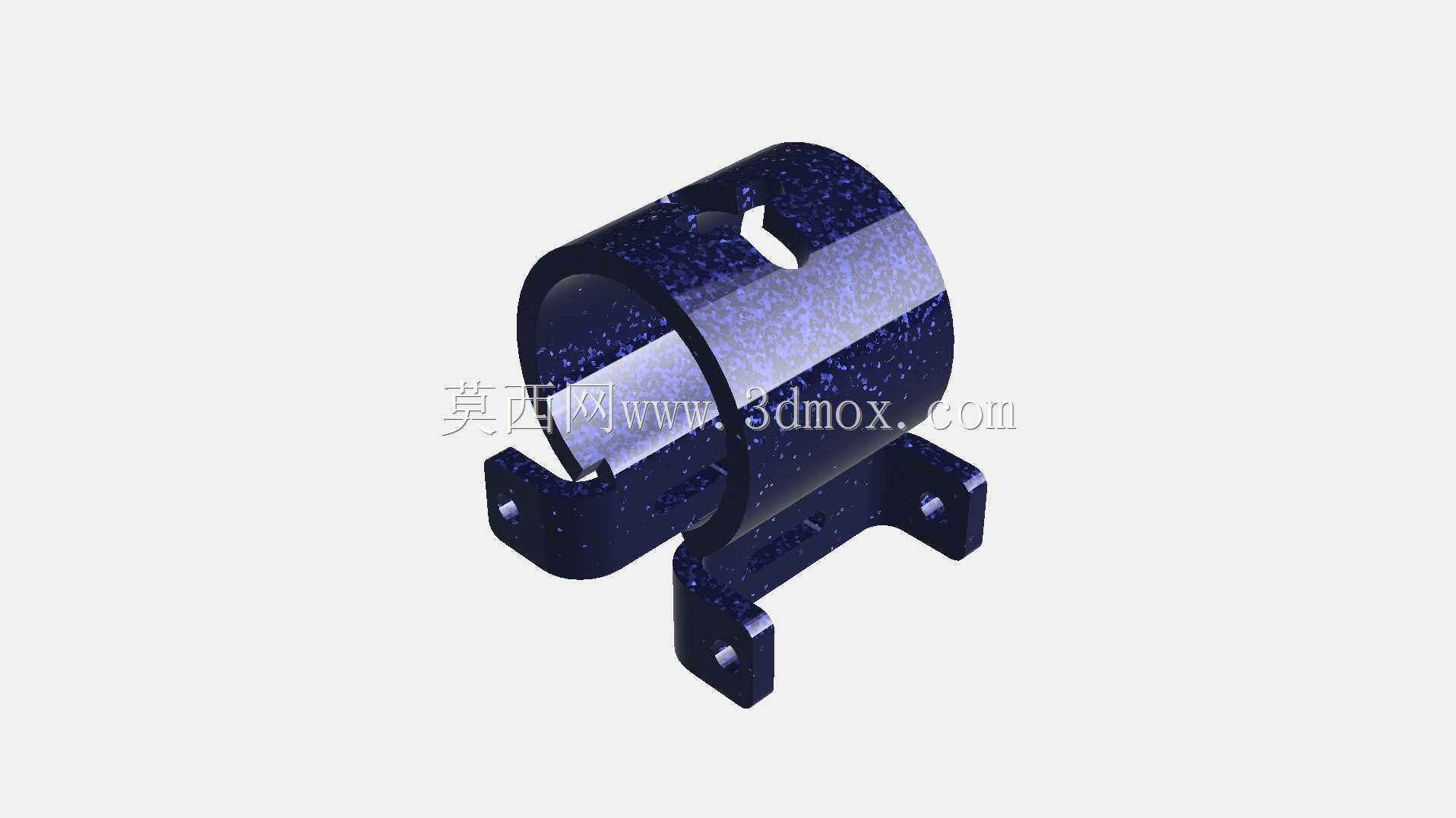

这类带双侧安装耳的环形抱箍构件，是工业管线布设、小型机电设备装夹场景里的常用连接件，日常在低压配电柜体内部走线、小型气动管路固定、传感元件安装支架的配套结构中都能见到它的应用，核心作用是通过环形腔体抱紧圆柱状的管件、轴件或者传感器本体，再通过底部带安装孔的支耳完成与安装基面的固定，避免被夹持件出现径向窜动或者轴向滑移。

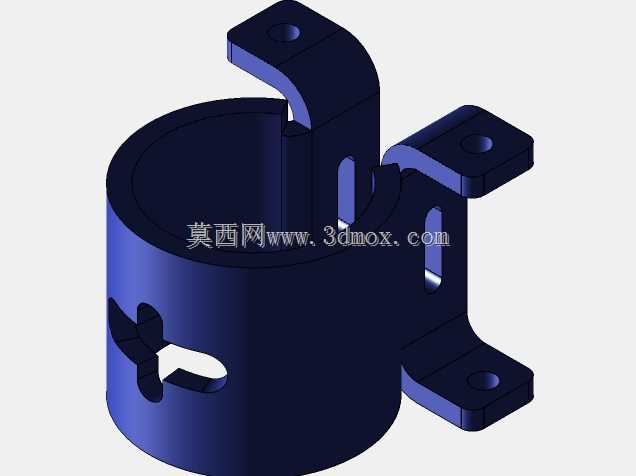

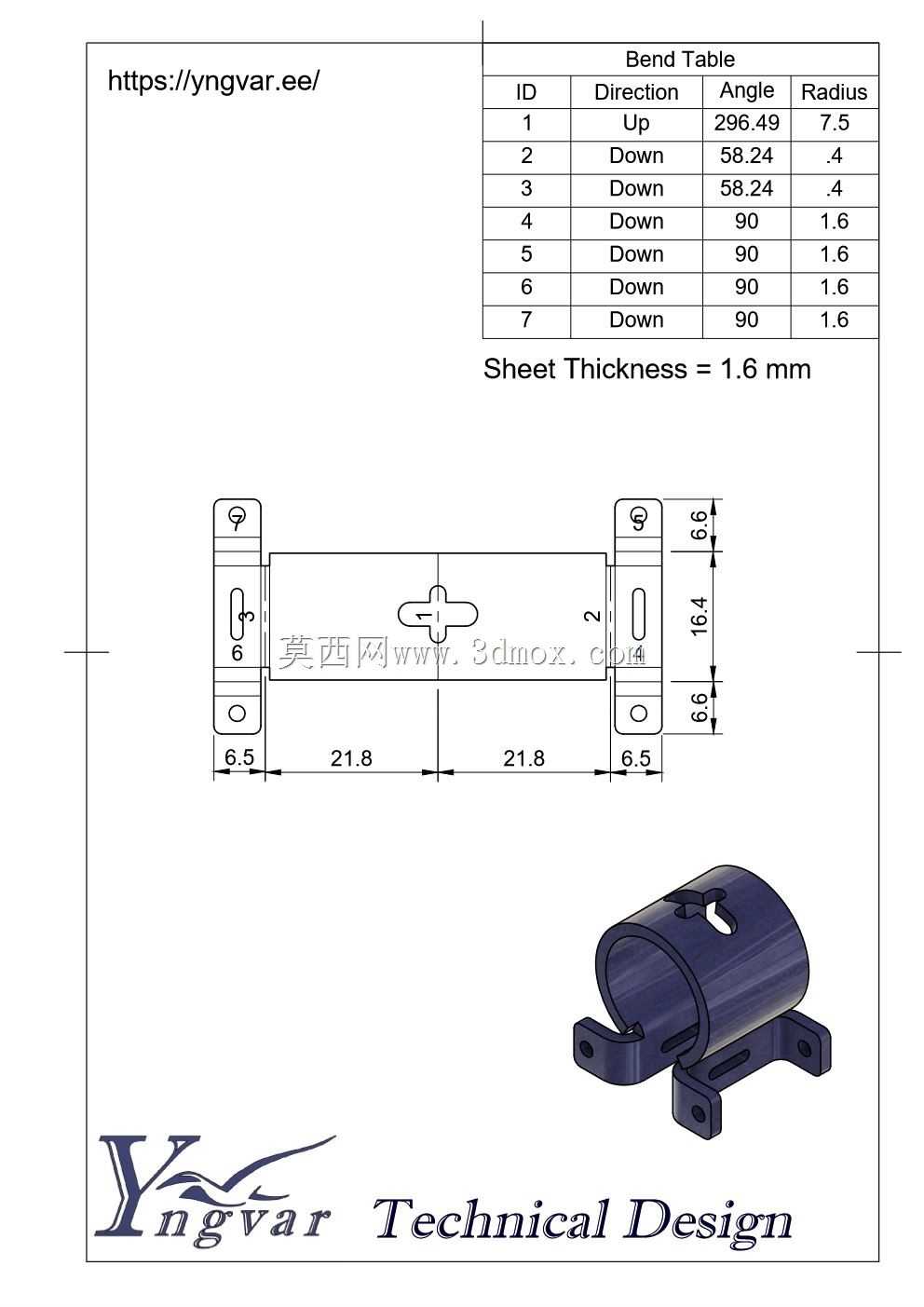

从结构设计逻辑来看，整个构件采用一体化钣金加工成型，没有额外的焊接拼接工序，所有结构都通过激光切割下料后折弯完成，首先是环形抱紧段的弧度设计，需要匹配被夹持件的公称外径，预留合理的抱紧间隙，避免过盈量太大导致装配时钣金件出现塑性变形，或者间隙过大导致夹持力不足出现松脱。两侧的支耳折弯角度严格控制在90度，折弯内R角匹配所选钣金板材的厚度，按照常规冷轧钢板钣金加工的经验，1.5mm到2mm厚度的板材折弯内R取0.8到1.2倍板厚时，折弯处不会出现开裂或者应力集中的问题，同时支耳上的安装孔中心距需要严格匹配安装基面的预留孔位，孔边到折弯边的距离要大于2倍板厚加折弯R值，避免折弯时孔位出现拉扯变形，影响后续螺栓穿装的顺畅度。

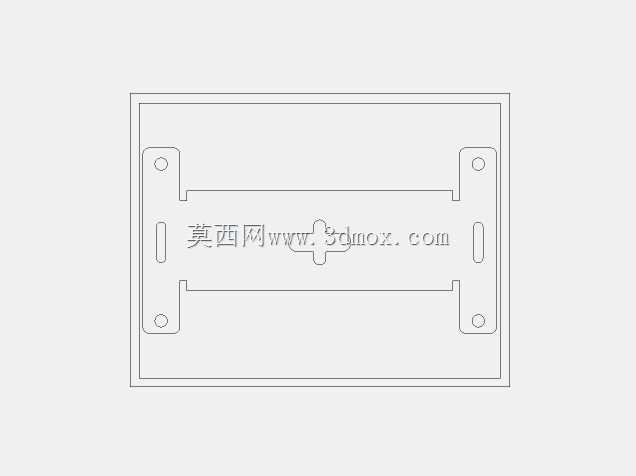

在加工工艺适配性上，激光切割下料环节需要保证外轮廓的切口光滑无毛刺，尤其是环形段的内圆弧轮廓，切割精度直接影响后续折弯后环形腔体的圆度，切割时仅保留构件本身的轮廓线条，不需要额外的标记线或者工艺注释，避免切割头误加工出多余痕迹影响构件外观和装配精度。折弯工序需要按照先折支耳、后整形成环的顺序进行，整形时采用配套的圆弧模具保证环形段的圆度公差控制在0.2mm以内，避免出现局部凸起导致抱紧时出现点接触而非面接触，降低夹持稳定性。

从安装边界来看，这类构件的整体高度由环形段的直径和支耳的折弯高度共同决定，安装时需要保证支耳的底面完全贴合安装基面，螺栓锁紧时采用对角锁紧的方式，避免单侧受力导致环形段出现偏斜，影响抱紧的同轴度。如果应用在有振动的设备场景，还可以在环形段内壁粘贴一层薄橡胶垫，既可以增加摩擦力提升抱紧可靠性，也能避免钣金件与被夹持的金属管件直接接触产生磨损或者共振异响。

在实际选型应用时，需要根据被夹持件的外径选择对应规格的构件，同时确认安装基面的可用空间是否匹配构件的整体外形尺寸，支耳上的安装孔通常设计为长圆孔或者圆孔，长圆孔的设计可以预留一定的安装调整量，降低现场安装时的孔位对位难度，适合安装位置存在一定公差的场景。整个构件的表面处理通常采用镀锌或者喷塑，根据使用场景的防腐需求选择，普通室内干燥环境采用电镀锌即可满足防腐要求，户外或者潮湿环境则需要采用热镀锌或者户外粉末喷塑处理，提升构件的防锈能力，延长使用寿命。

这类钣金构件的设计核心是在保证足够夹持强度的前提下，尽可能减少加工工序，降低生产成本，一体化折弯的结构相比传统的焊接抱箍，没有焊缝锈蚀的风险，整体结构强度更均匀，生产效率也更高，适合批量加工生产，在小直径管线固定、小型圆柱类元器件安装的场景下，相比铸造或者机加工的抱箍零件，重量更轻，成本更低，装配灵活性也更好。
