数字万用表激光切割木质收纳支架

日常电子维修、电气调试作业场景中，数字万用表是一线作业人员随身使用频率极高的测量工具，常规作业状态下，万用表多直接平放在工作台面，不仅占用平整操作空间，表笔线缆随意缠绕容易拉扯表笔接头，测量读数时也需要低头俯身查看屏幕，长时间作业易造成颈部疲劳，同时台面上零散放置的剪刀、剥线钳等工具也容易磕碰万用表外壳与屏幕，造成设备损耗。这款木质支架正是针对这类现场作业痛点设计，采用激光切割板材拼接的结构形式，无需额外粘接或金属紧固件，依靠板材间的榫卯卡扣即可完成整体组装，加工门槛低，普通小型激光切割设备即可完成所有板材的下料加工，适合维修工位、电子实验室、电气装配班组自行加工制作。

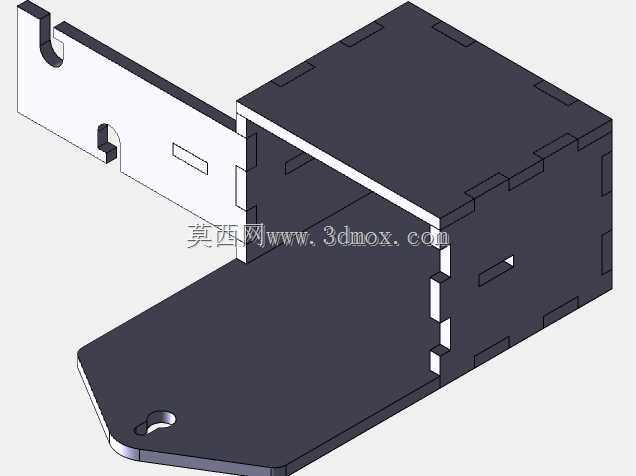

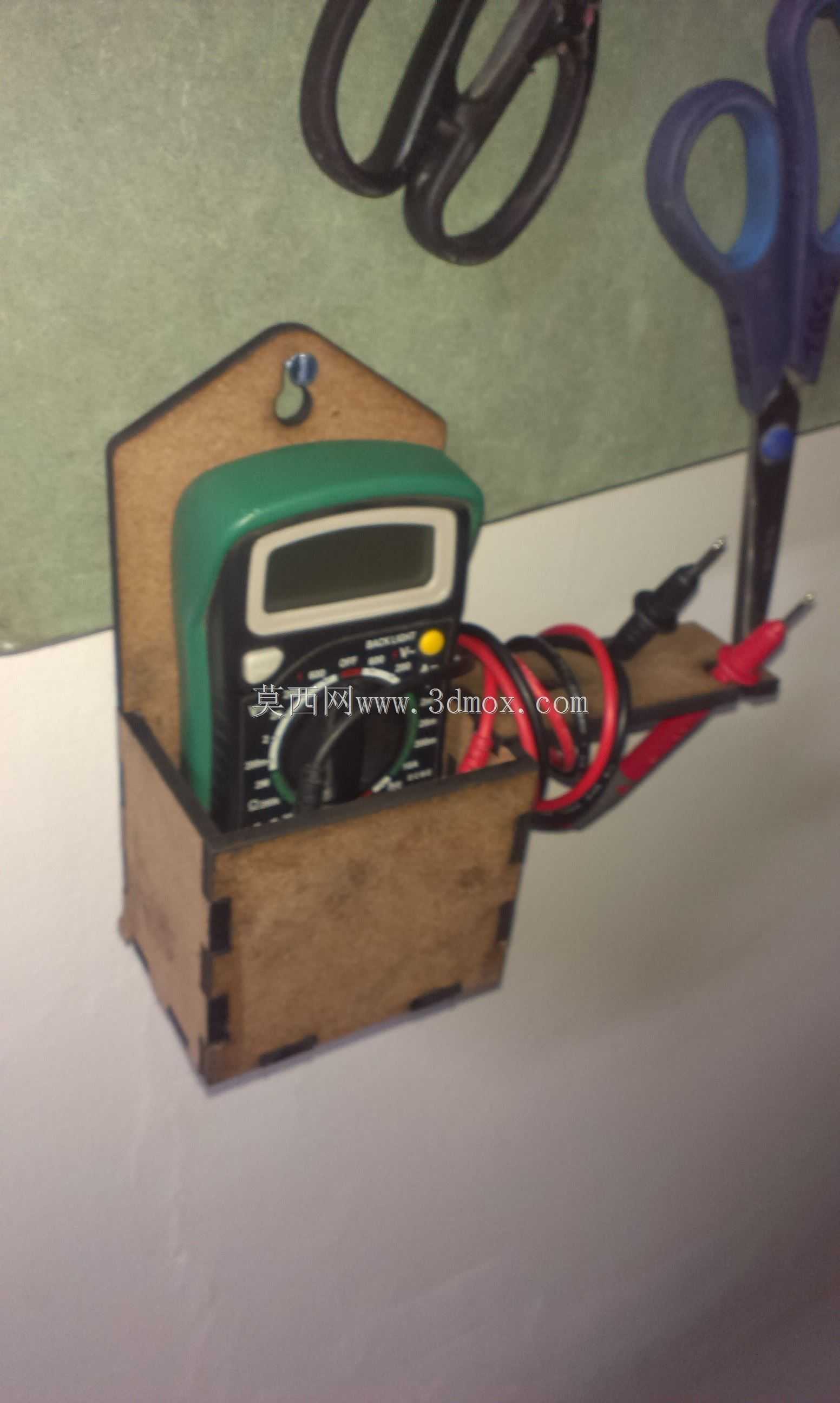

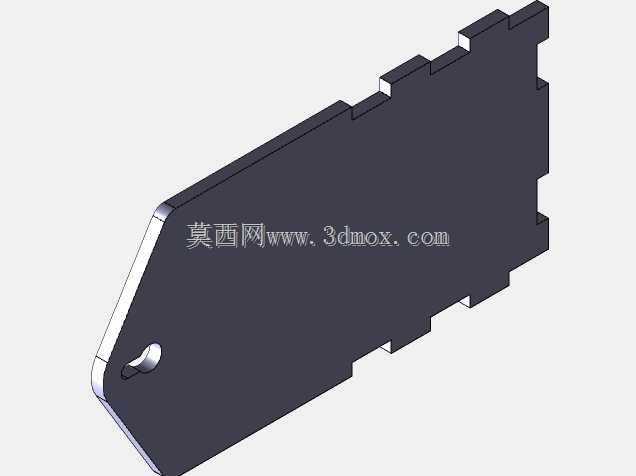

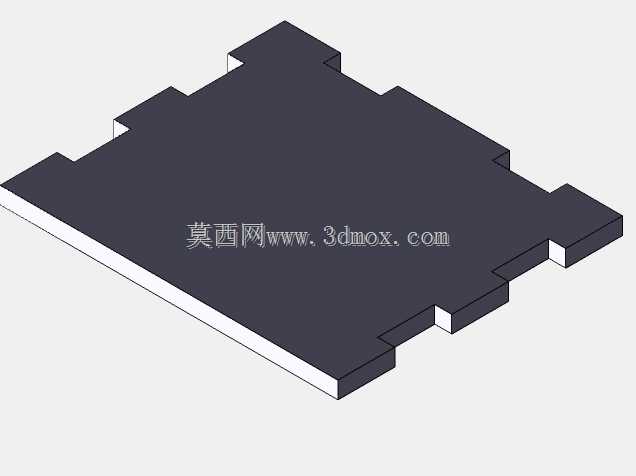

从结构功能来看，支架主体分为底部承托仓与背部挂装板两个核心部分，底部承托仓的内槽尺寸匹配常规手持数字万用表的机身轮廓，深度刚好覆盖万用表机身下半部分，放入后不会遮挡屏幕与功能旋钮区域，作业时可直接在支架上完成量程切换、表笔插拔操作，无需反复取放设备；承托仓前端预留了表笔线缆的出线缺口，红黑表笔可顺着缺口自然垂放或搭在仓沿，避免线缆缠绕打结，也能减少表笔线根部反复弯折造成的内线断裂问题。背部挂装板上方开设了标准挂孔，既可以通过挂钩挂在工位背板、工具墙面上使用，也可以直接平放在工作台面作为立式支架使用，两种安装方式适配不同的工位布局需求，挂装状态下支架整体向外倾斜15度左右，作业人员保持正常坐姿即可清晰读取屏幕数值，无需刻意低头调整视角。

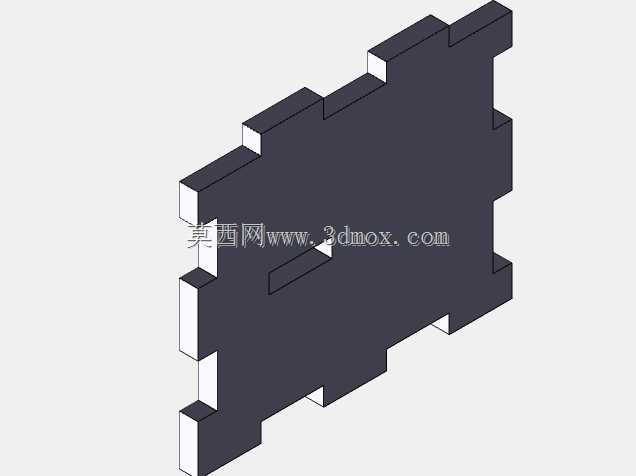

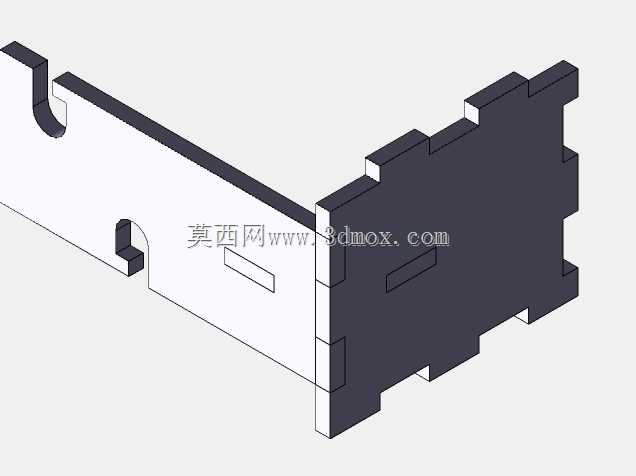

设计过程中充分考虑了板材加工的工艺特性，所有拼接卡扣的尺寸公差控制在0.2mm以内，既保证拼接后结构稳固不松垮，又不会因为公差过小造成组装时板材开裂，所有边角位置都做了R2的圆角处理，避免激光切割后锋利的边角划伤作业人员手部；承托仓的侧板预留了10mm的余量空间，即使万用表套有薄款硅胶保护套也能顺利放入，不会出现卡滞问题。安装边界方面，平放使用时整体占地尺寸仅为120mm*90mm，比万用表自身平放占用的台面空间减少40%左右，能够有效释放有限的工作台操作区域；挂装使用时挂孔中心距离支架底部的高度为160mm，适配工位上常规的挂钩安装高度，挂装后不会与台面上放置的螺丝刀、镊子盒等常用工具产生位置干涉。

不同于注塑成型的成品支架，这款激光切割结构的支架可根据自身使用的万用表具体尺寸灵活调整板材切割参数，不管是小型口袋式万用表还是常规尺寸的工业级万用表，都能通过调整内槽长宽尺寸实现完美适配，板材可选用3mm厚度的椴木层板、亚克力板甚至废弃的电木板边角料，加工成本极低，同时木质材质的硬度低于万用表外壳材质，取放过程中不会刮花万用表表面，长期使用也不会对设备造成额外磨损。在电子装配流水线的维修工位、职业院校的电工实训台、户外电气检修的临时工作台上，这类定制化的工具支架能够有效规整工位工具布局，减少工具找取的时间损耗，让测量作业流程更加顺畅，也能避免工具随意放置造成的掉落损坏风险。
