铰接式双耳连接支座结构设计

项目分类:通用机械零部件 发布时间:2024-12-23 ID:866199
  • 铰接式双耳连接支座结构设计
  • 铰接式双耳连接支座结构设计

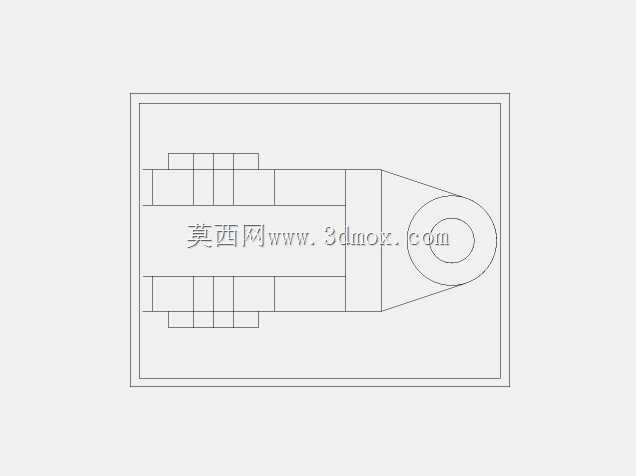

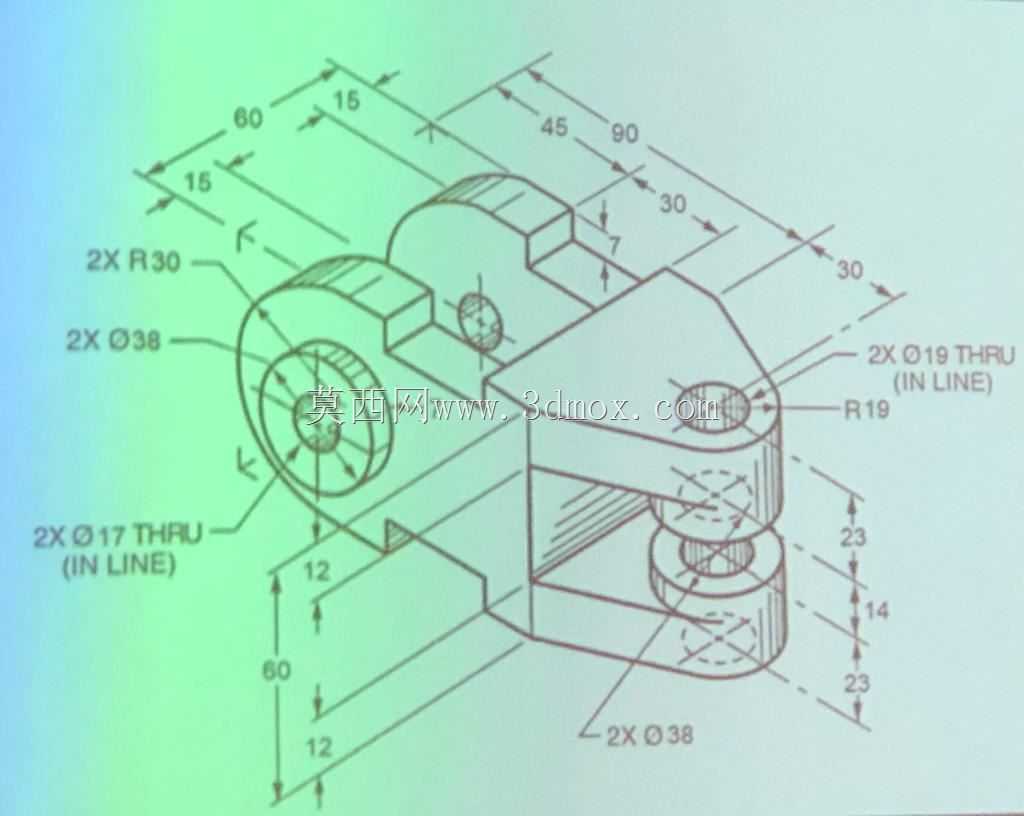

  左侧单耳端设计有同轴通孔,用于穿装铰接销轴,通孔直径标注为Φ17,同轴的外圆直径为Φ38,端部做R30的圆弧过渡,既减少了尖角处的应力集中,也避免安装时与相邻连杆发生运动干涉;单耳端的厚度方向尺寸为15,与相邻连杆的连接槽宽度匹配,保证铰接后不会出现过大的轴向窜动。中部基体是整个支座的承载核心,上方的凸台结构做了15mm的缩进设计,凸台高度为7mm,既可以作为安装时的定位基准面,也能在部分应用场景中加装限位块,限制铰接件的摆动角度;基体的总长度方向尺寸从左端面到右端面为90mm,宽度方向总尺寸为60mm,这个尺寸边界可以适配多数小型传动机构的安装空间,不会出现与周边构件的空间干涉。这类铰接式双耳连接支座,在工业设备的连杆传动、工装夹具定位、输送线摆臂机构中应用十分广泛,核心作用是实现两个构件之间的铰接传动,允许连接端在指定平面内完成一定角度的摆动,同时传递径向载荷与小幅轴向载荷,避免刚性连接带来的应力集中问题。从结构功能来看,支座主体分为三个功能段:左侧单耳铰接端、中部支撑基体、下方双耳铰接端,三个功能段通过一体化的基体连接,保证整体刚性的同时,预留了足够的安装操作空间。

  下方的双耳铰接端与左侧单耳端呈垂直方向布置,两个耳片的同轴孔直径同样为Φ38,孔中心到基体下端面的距离为23mm,耳片的厚度方向预留了14mm的间隙,用于匹配对应厚度的连接摆臂,耳片外圆做R19的圆弧过渡,避免摆臂摆动时与耳片边缘发生剐蹭;双耳端的中心位置与左侧单耳端的中心位置在高度方向差为60mm,这个中心距参数直接决定了铰接后连杆机构的传动比与摆动行程,建模时需要严格保证尺寸公差,否则会出现机构卡滞、传动精度不达标的问题。

  从设计思路来看,这类支座的建模需要优先保证各铰接孔的同轴度、孔中心距的尺寸精度,其次是各安装面的平面度要求;过渡圆角的设计不能省略,尤其是在各功能段与基体连接的位置,R角的大小直接影响零件的抗疲劳强度,在承受交变载荷的工况下,过小的圆角会导致应力集中系数大幅提升,容易出现根部断裂的问题。安装边界方面,左侧单耳端的销轴安装需要预留至少12mm的轴向操作空间,用于装入销轴与轴向挡圈,下方双耳端的摆臂安装需要预留12mm的下部空间,保证摆臂在最大摆动角度下不会与安装基面发生碰撞;右侧端面的30mm长度段为平面结构,可以作为安装时的靠面,用于快速定位支座的安装角度,减少现场装配的调整时间。

  在实际工况中,这类支座通常采用45号钢加工成型,表面做发黑处理提升防锈能力,铰接孔内可以根据载荷大小加装铜套或者滚针轴承,降低铰接转动时的磨损,延长零件的使用寿命;如果应用在轻载的工装场景中,也可以采用铝合金材质加工,降低整体机构的重量。建模过程中需要注意,各孔的贯通方向不能出错,左侧Φ17的通孔为单耳的轴向贯通,下方两个Φ38的孔为双耳的同轴贯通,两个方向的孔轴线呈空间垂直状态,不能出现同轴度偏差;同时各尺寸的标注基准要统一,以基体的安装基面为核心基准,依次推导各功能段的位置尺寸,避免出现尺寸链闭环的问题,保证加工时的尺寸精度能够满足装配要求。
