工业设备用立式支撑轴承安装座结构

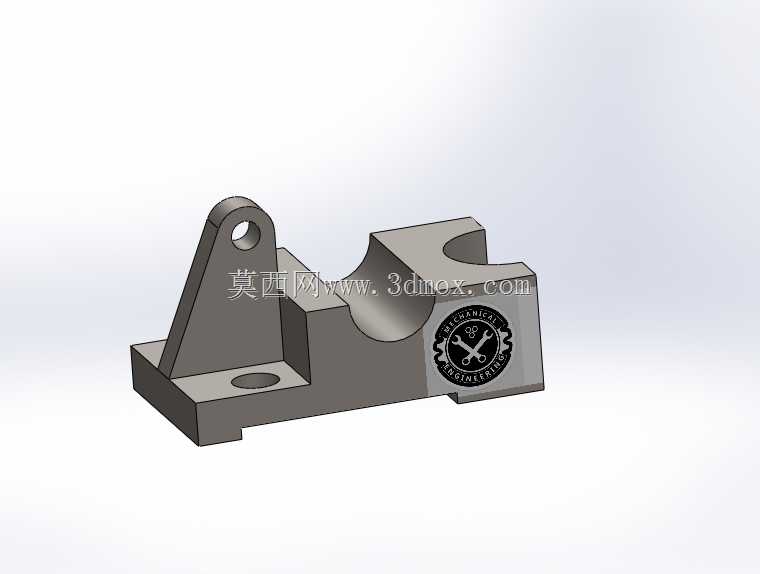

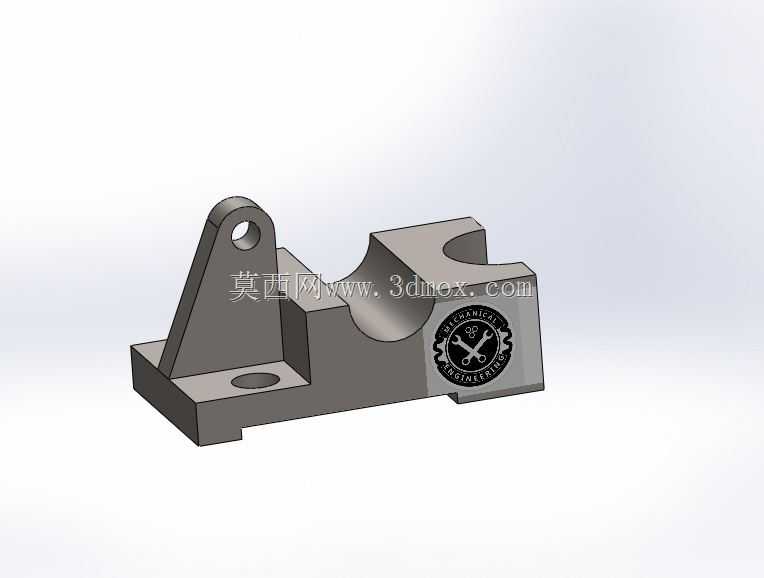

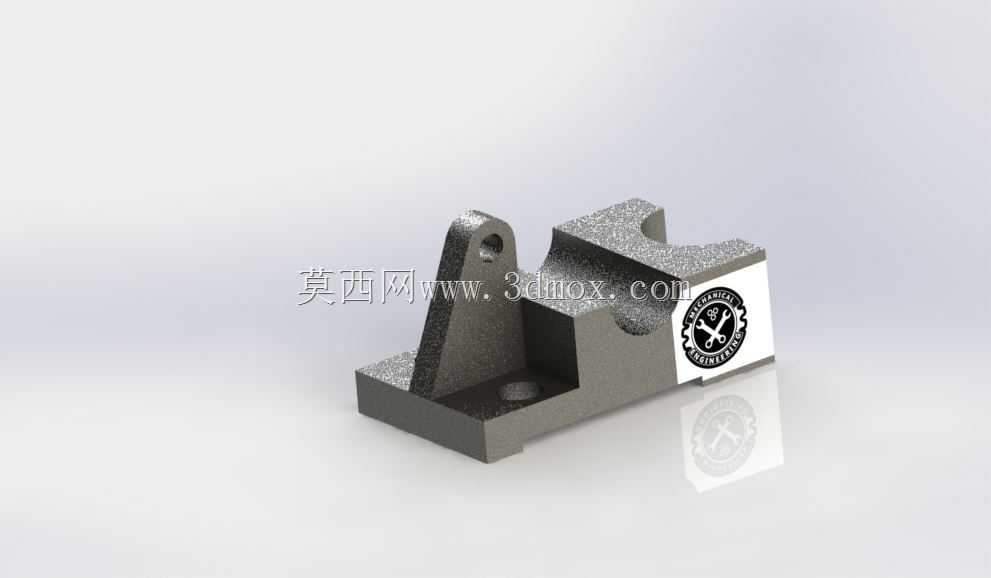

　　在常规传动类设备的结构布局中，这类支撑座的核心作用是为旋转轴系提供稳定的径向与轴向定位基准，避免轴件运转过程中出现径向跳动、轴向窜动超差的问题，广泛适配中小型输送线辊筒、小型减速机输入输出端、工装夹具旋转工位、非标自动化设备的转轴支撑场景。从结构设计逻辑来看，整个座体采用一体化铸造成型后做机加工的工艺路线，底部设置的平整安装基面是整个零件的装配基准，基面上预留的两个沉头安装孔，可直接通过内六角螺栓将座体固定在设备的安装机架或者台面板上，安装孔的间距经过公差匹配，能适配常规的型材安装槽距与钢板预制孔位，不需要额外做安装位的二次改制，降低现场装配的调整工作量。

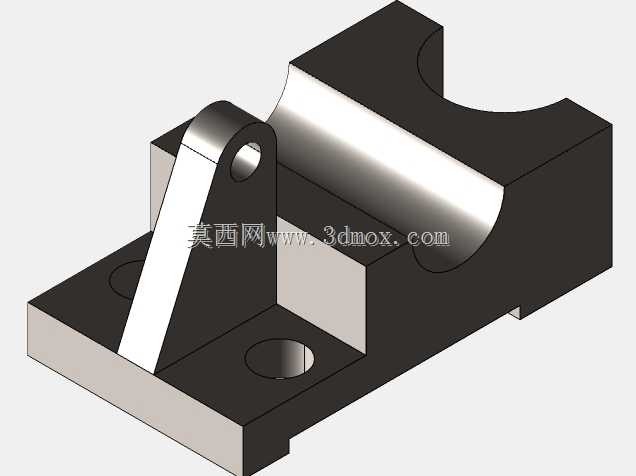

　　座体一侧的立式加强筋结构是整个零件的受力强化部位，筋板从底部安装面一直延伸到顶部的轴承安装孔位下方，在轴系承受径向载荷的时候，筋板可以将受力均匀分散到底部整个安装基面，避免座体在长期交变载荷下出现安装孔位开裂、座体变形偏移的问题，筋板的厚度设置兼顾了结构强度与整体重量控制，不会出现不必要的材料冗余。顶部的半圆轴承安装位是和标准轴承外圈配合的核心部位，内孔的加工公差按照基孔制配合要求设置，能保证轴承外圈压装后不会出现跑外圈的问题，安装位侧边的凸台结构是用来安装轴承端盖或者轴向定位挡圈的，凸台上预留的小孔可穿装固定螺丝，实现轴承外圈的轴向锁止，防止轴系运转过程中轴承出现轴向移位。

　　座体上额外设置的弧形让位槽，是为了避让轴系上配套的传动件比如同步轮、联轴器的安装空间，避免装配过程中传动件和座体发生干涉，不需要额外对座体做打磨切削处理。从安装边界尺寸来看，整个座体的横向宽度控制在窄幅安装空间可适配的范围，纵向长度不会超出常规小型安装工位的预留尺寸，顶部安装孔的中心高和常规同规格轴承的配套轴系中心高匹配，选型时只需要核对轴径、安装孔距、中心高三个核心参数，就能直接替换同类型的老旧损坏支撑座，不需要重新调整整个轴系的布局位置。

　　在实际使用场景中，这类支撑座不需要额外做复杂的维护，只需要在定期设备保养时检查安装螺栓的预紧力、轴承位的磨损情况即可，铸钢材质的本体可以适应车间内多粉尘、少量切削液飞溅的工作环境，不会轻易出现锈蚀、磨损过快的问题。针对不同的载荷场景，这个结构的加强筋厚度、安装孔大小、轴承位直径都可以做参数化调整，建模过程中所有的配合尺寸都按照机械设计手册的公差要求做了参数关联，修改核心参数时其他关联尺寸会自动匹配调整，不需要重新绘制整个草图，能大幅缩短同系列不同规格支撑座的设计周期。在装配验证环节，整个座体的所有棱角都做了倒角处理，不会出现锐边划伤装配人员的问题，底部安装面的平面度公差控制在合理范围，安装后不会出现座体倾斜导致轴系别劲的问题，轴承安装位的同轴度公差满足常规传动场景的精度要求，不会因为座体加工精度问题导致轴承运转时温升过快、使用寿命缩短。
