在各类中小型动力传动、物料输送以及精密实验设备的传动端布局中,这类带一体式安装底座的轴承支撑结构是应用频次极高的基础部件,核心作用是为回转类轴件提供稳定的径向支撑,同时抵消轴系运转过程中产生的径向载荷与少量轴向窜动,避免轴件因悬臂受力出现挠曲变形,保障传动链路的同轴度与运转稳定性。从实际应用场景来看,这类结构常出现在小型皮带输送机的从动辊端、实验室小型回转试验台的支撑端、小型风机的叶轮轴固定端,以及部分低压电源配套散热风机的传动支撑位置,适配的轴径通常在20-40mm区间,可承受的径向载荷范围覆盖1-5kN,能够满足中低转速下的连续运转需求。

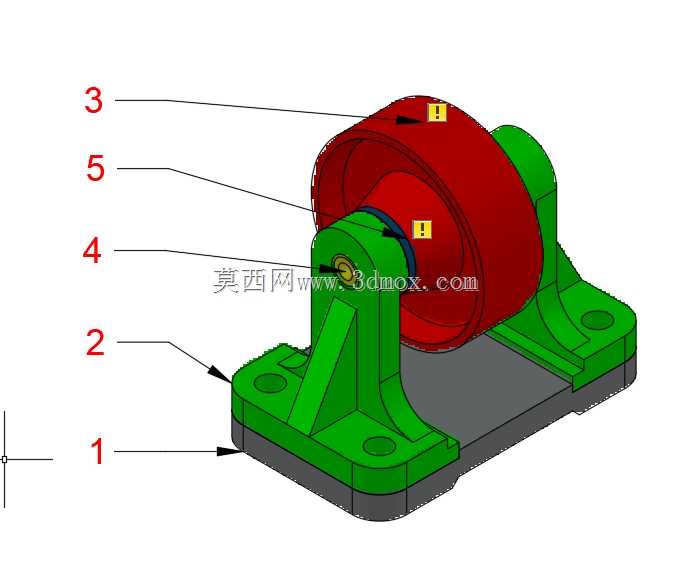

从结构设计逻辑来看,该组件采用了一体式铸造型支架搭配剖分式轴承外圈的设计思路,底部的安装底座设置了四个对称分布的沉头安装孔,孔位间距按照通用安装基准设计,可直接通过螺栓固定在设备的安装平台或者型材机架上,底座与上方支撑立板之间设置了三角形加强筋结构,筋板的厚度根据支撑载荷做了等强度优化,既能够避免支架在承受径向载荷时出现立板外翻变形,又不会过度增加整体结构重量,减少不必要的材料消耗。支撑立板的中心位置设置了与轴承外圈配合的安装止口,止口的公差按照过渡配合设计,既能够保证轴承外圈安装后的同轴度,又可以在检修时通过顶丝孔顺利拆卸外圈,不会出现配合过紧导致的拆卸损伤。
轴承部分采用了外圈带定位卡槽的结构设计,安装时可通过端盖或者卡簧实现外圈的轴向固定,避免轴系在启停瞬间出现外圈跟转的问题,内圈与轴的配合选用基孔制过渡配合,可通过轴肩实现内圈的轴向定位,同时预留了润滑脂加注的间隙空间,日常维护时无需完全拆卸组件即可补充润滑介质,降低运维工作量。从安装边界来看,该组件的底座长度控制在120mm以内,宽度在80mm左右,整体高度不超过100mm,安装时需要预留的操作空间仅需在支架两侧各留出20mm的扳手操作空间即可,不会占用过多的设备内部布局空间,对于安装空间紧凑的小型设备十分友好。
在建模过程中,该结构完全按照实际加工与装配逻辑搭建,所有配合面都预留了合理的公差间隙,可直接用于装配干涉检查、装配工艺模拟,也可导出工程图用于生产加工参考。不同于市面上常见的标准轴承座,这款支撑组件将轴承安装位与支架做了一体化优化,减少了标准轴承座安装时需要额外加工适配支架的工序,能够直接适配小批量定制设备的快速装配需求,同时支架的安装孔位做了长圆孔优化设计,允许安装时在一定范围内调整轴系的中心高,补偿机架加工时产生的尺寸误差,降低对机架加工精度的要求,进一步压缩整体设备的制造成本。在实际选型时,需要根据轴系的实际载荷、转速以及工作环境温度确认适配的轴承型号,若应用在多粉尘的工况下,还可在轴承外侧加装防尘密封圈,避免粉尘进入轴承滚道加剧磨损,延长组件的整体使用寿命。
