电源变压器配套基座轴承座结构设计

在电力输配末端的电源变压器装配场景中，基座轴承座是承担转轴定位、载荷传递的核心支撑部件，这类部件并非通用标准件可直接替代，需要匹配对应变压器的内部转轴排布、安装腔室边界做定制化结构设计，才能保证变压器运行过程中转轴的同轴度稳定，避免长期运行出现偏磨、异响甚至转轴卡滞的故障。从实际工程应用来看，这类基座轴承座多用于中小型油浸式或干式电源变压器的调压机构、散热风机转轴的支撑定位，安装位置处于变压器壳体内部的安装基面上，需要兼顾结构刚性与安装便捷性，同时要适配变压器内部的紧凑空间布局，不能与周边的绕组、接线端子、散热油道产生干涉。

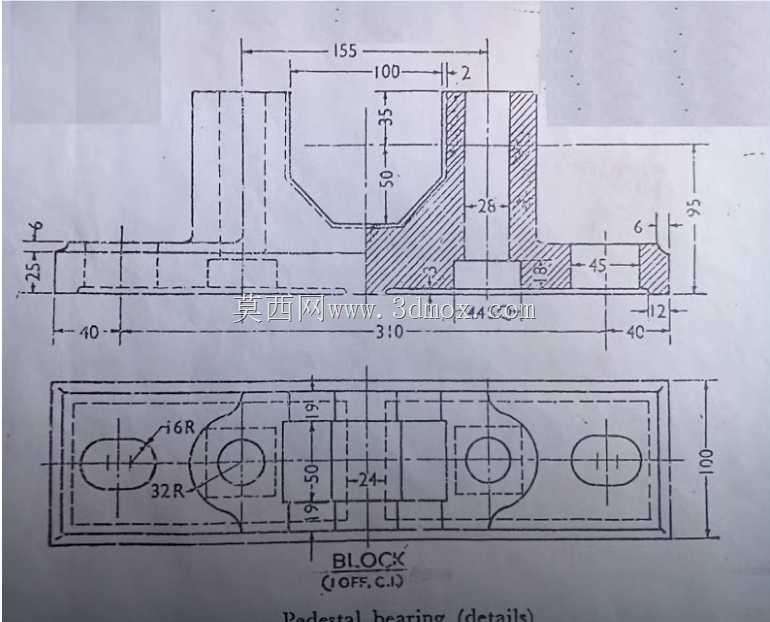

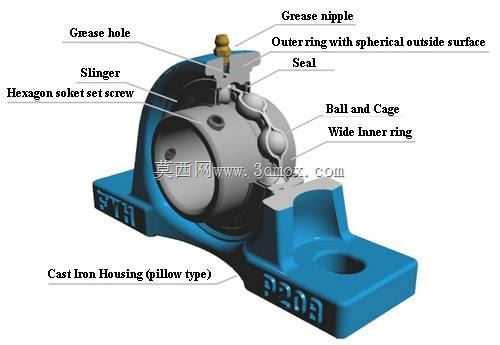

从结构功能特性来看，该基座轴承座采用一体化铸造成型后做机加工的工艺路径，主体承载面设置有加强筋结构，对应轴承安装位做了同轴度公差约束，轴承安装孔的内壁粗糙度要求达到Ra1.6，保证轴承外圈压装后不会出现松动滑移。基座的安装面设置有四个对称分布的沉头安装孔，孔位的位置度公差控制在0.1mm以内，可通过螺栓直接固定在变压器的内部安装基板上，安装孔周边做了局部加厚处理，避免螺栓锁紧时出现基座应力开裂的问题。轴承座的侧方设置有润滑油道预留槽，可适配定期注油维护的需求，油道的走向避开了基座的主承载应力路径，不会削弱结构整体的刚性。

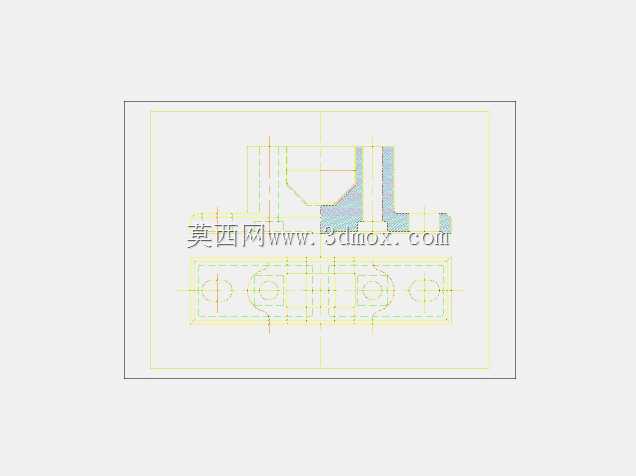

设计过程中首先需要明确的是安装边界约束，对应适配的电源变压器内部安装腔室的垂直安装空间为120mm，水平安装方向的可用宽度为180mm，因此基座的整体外形尺寸控制在长165mm、宽72mm、总高95mm的范围内，预留出足够的装配操作空间与周边部件的安全间隙。轴承安装位的孔径匹配常用的深沟球轴承6204规格，可承载径向载荷不低于5kN，满足变压器调压机构转轴运行时的载荷需求，轴承位的轴向定位采用卡簧槽结构，配套孔用弹性挡圈实现轴承外圈的轴向固定，避免转轴窜动。

在结构优化层面，设计时特意将基座的非承载区域做了减重槽处理，在保证整体刚性满足1.5倍额定载荷下形变量不超过0.02mm的前提下，尽可能降低部件自身重量，减少变压器整体的装配负重。基座的底部安装面做了平面度加工处理，平面度公差控制在0.05mm以内，保证安装后与基板的贴合度，避免出现安装倾斜导致的轴承同轴度偏差。考虑到变压器内部可能存在的凝露、油污侵蚀问题，基座的表面做了镀锌钝化处理，可在长期湿热环境下避免锈蚀，延长部件的使用寿命。

从装配逻辑来看，该轴承座的安装流程为先将轴承压入基座的轴承安装孔内，装好孔用挡圈完成轴承固定，再将转轴穿入轴承内圈，之后整体将基座对准安装基板上的预装孔位，穿入锁紧螺栓按对角顺序锁紧，锁紧扭矩控制在12N·m，避免扭矩过大导致基座变形。装配完成后需要检测转轴的转动灵活性，保证转轴转动无卡滞、径向窜动量不超过0.03mm，才能进入后续的变压器总装工序。这类定制化的基座轴承座相比通用轴承座，最大的优势在于完全匹配对应型号变压器的内部空间，不需要额外做安装位的改装，可直接替换原有故障部件，也可用于同规格变压器的新品装配，能够有效减少装配调试的时间成本，降低因部件适配不当导致的设备故障概率。
