三角底座斜置筒式安装支撑角件

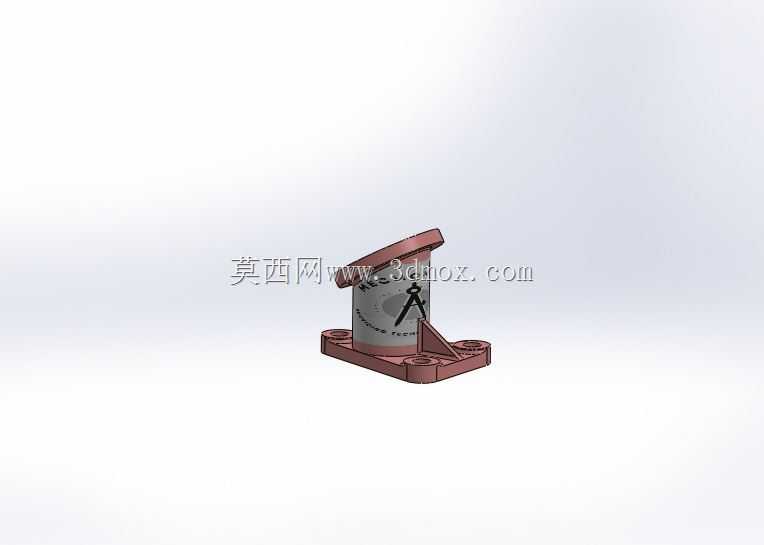

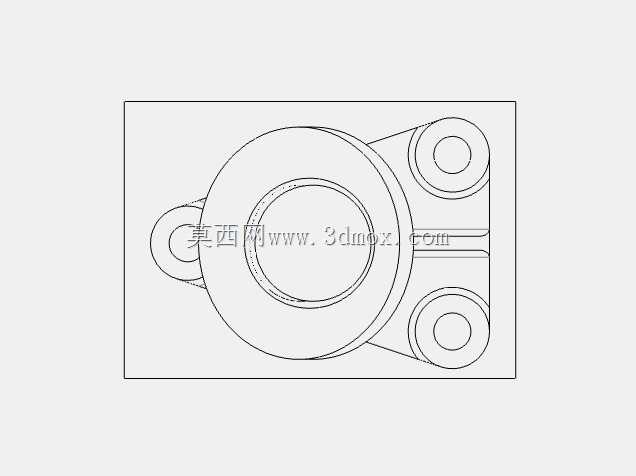

　　这类三角底座斜置筒式支撑角件，常出现在需要非垂直轴向定位的机电装配场景中，比如小型电源模块的侧边固定、气动管路的转角支撑、传感元件的倾斜安装工位，区别于常规垂直法兰支座，它的核心作用是在紧凑安装空间内完成带角度的部件承托，避免额外加装角度调整垫块带来的装配累积误差。从结构设计逻辑来看，底部采用三角分布的三耳安装法兰，三个安装孔呈120°圆周均布在三角形底座的三个端点位置，这种布局相比两孔安装能有效抵消筒身承受的径向扭转力矩，安装时不需要额外打定位销，仅靠三个螺栓的预紧力就能实现足够的防转效果，适合在振动幅度不大的机电设备内部使用。

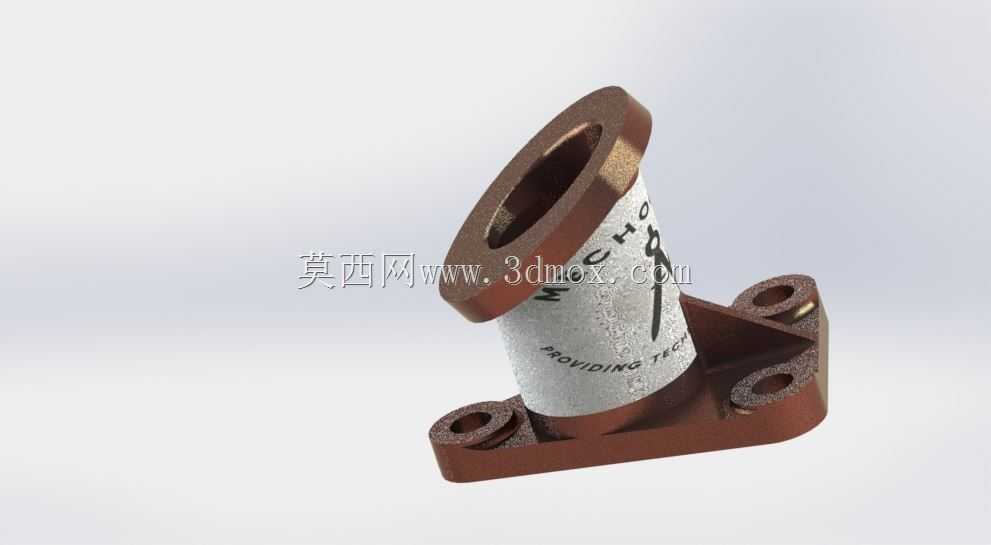

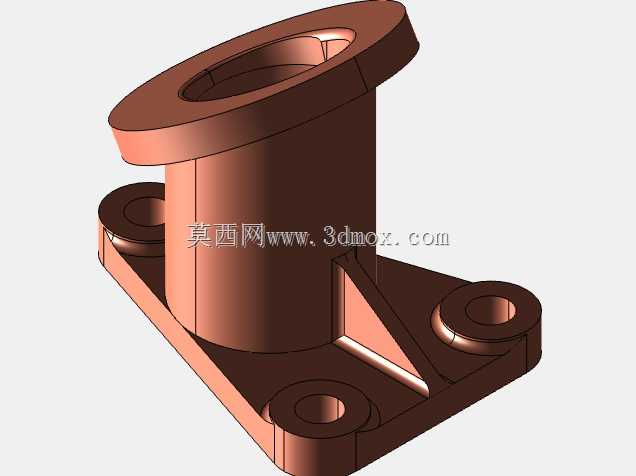

　　筒身部分采用带拔模斜度的锥筒结构，上端带加厚法兰翻边，翻边内孔与筒身内孔保持同轴，内孔可作为穿线通道、定位销过孔或者小型轴类零件的支撑孔，翻边端面做了0.2mm的倒角处理，避免装配时锐边刮伤配套零件的漆面或者线缆绝缘层。筒身外壁与底座的连接位置做了R3的圆角过渡，没有尖锐的应力集中棱边，在承受轴向压载荷时，圆角过渡区的应力分布比直角连接均匀40%左右，能有效避免长期受载后连接位置出现疲劳裂纹。

　　安装边界方面，底座三个安装孔的中心距适配常规M4螺栓的安装间距，孔位做了沉头设计，螺栓锁紧后头部不会突出底座底面，保证底座与安装板面完全贴合，不会出现安装倾斜的问题；筒身上端法兰的外径比筒身外径大6mm，法兰端面的平面度控制在0.05mm以内，保证与被支撑零件的接触面贴合紧密，不会出现局部间隙导致的支撑不稳。实际选型时需要注意，该角件的筒身倾斜角度是固定值，适合安装角度已经确定的工位，不需要额外调整角度，相比可调角度的支撑座，它的结构刚性更好，没有活动铰接点带来的装配间隙，在对支撑刚度要求较高的定位场景中优势明显。

　　建模过程中，先绘制底部三角底座的草图，确定三个安装孔的相对位置，再拉伸底座实体，之后建立与底座平面呈固定夹角的基准面，在该基准面上绘制筒身的截面轮廓，沿垂直于基准面的方向拉伸锥筒，最后在筒身与底座的连接位置添加过渡圆角，对上端法兰和安装孔做倒角和沉头处理，整个建模过程优先保证各特征的同轴度和位置度，避免后续出工程图时出现形位公差超标的问题。这类支撑角件在小型变压器的侧边固定场景中使用较多，因为变压器的接线端子常需要倾斜一定角度方便接线，使用该角件直接固定变压器本体，不需要额外制作角度安装板，能减少装配零件数量，降低设备整体的装配工作量，同时三角底座的占用面积比方形法兰更小，在空间紧凑的电控柜内部布置时更灵活，不会与周边的线槽、继电器等元件发生干涉。
