步进电机输送用L型直角安装支架

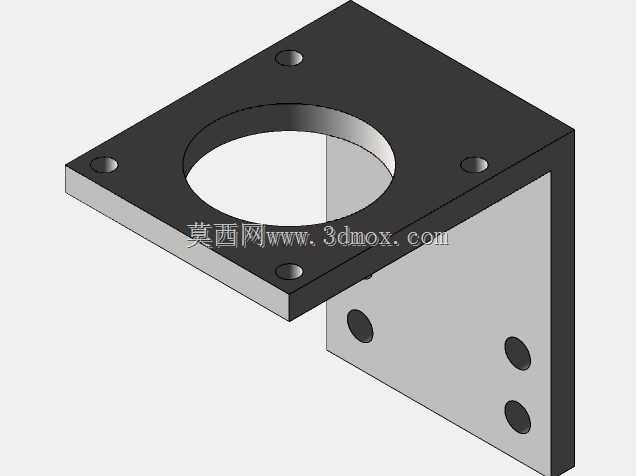

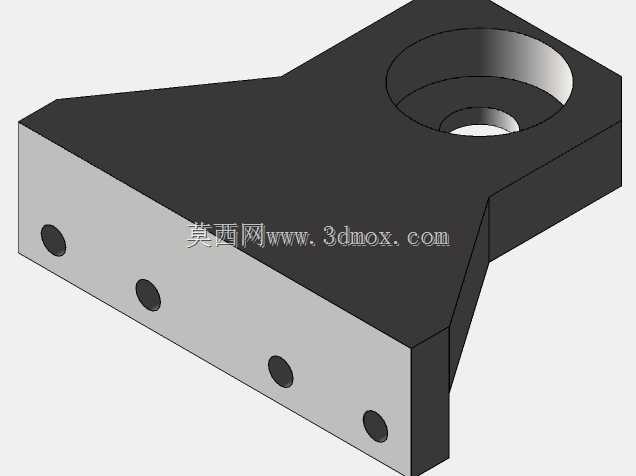

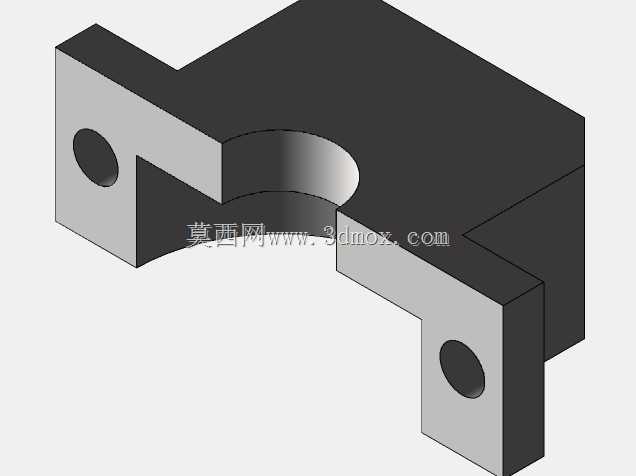

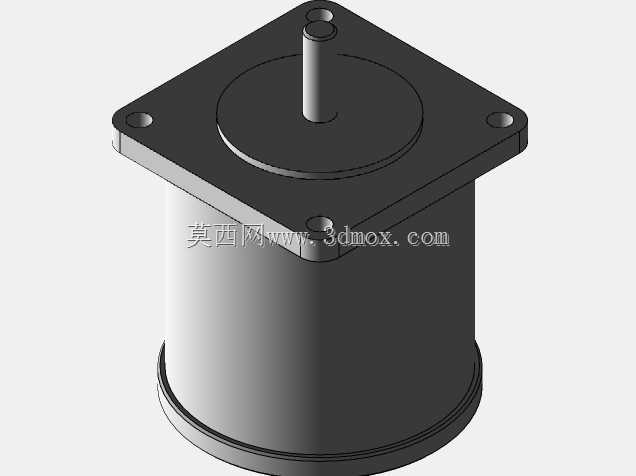

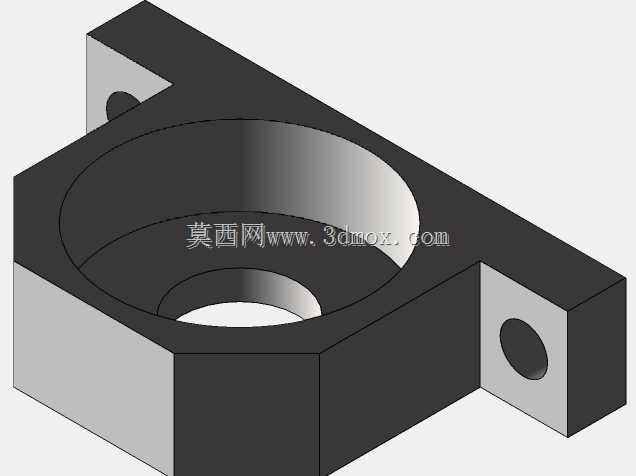

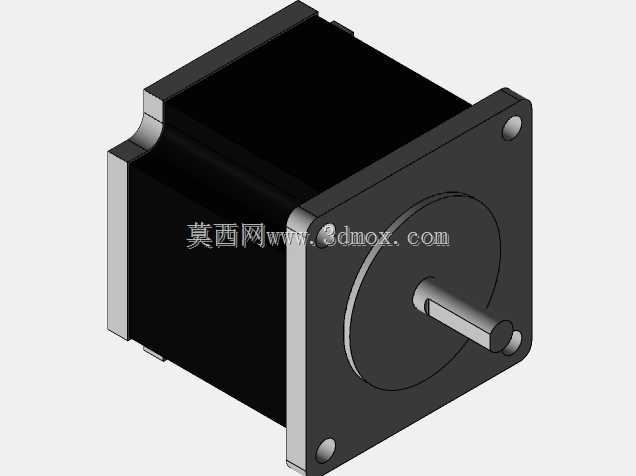

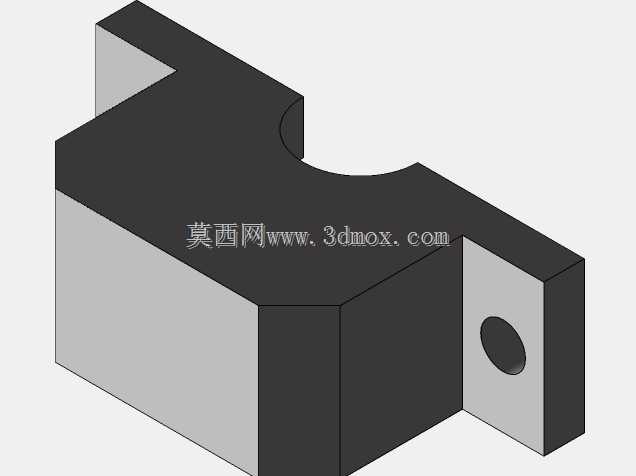

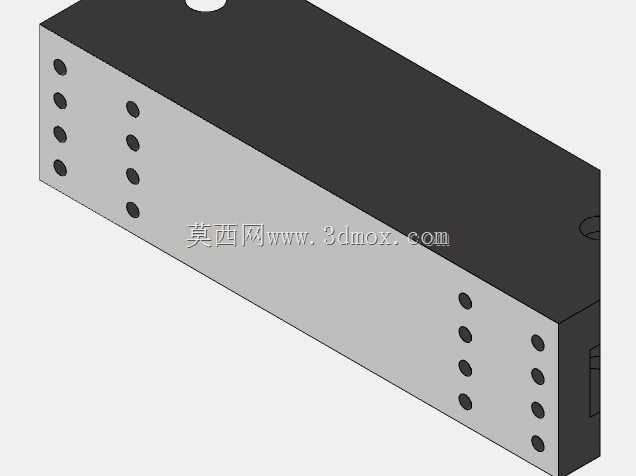

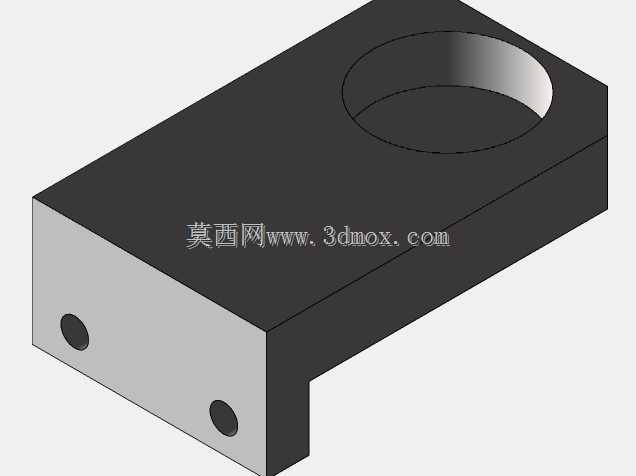

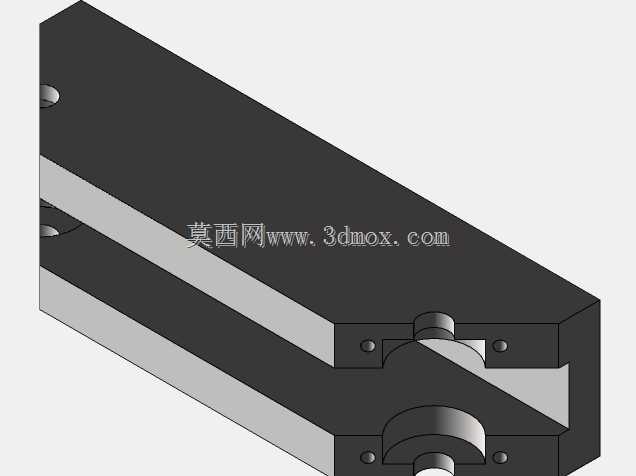

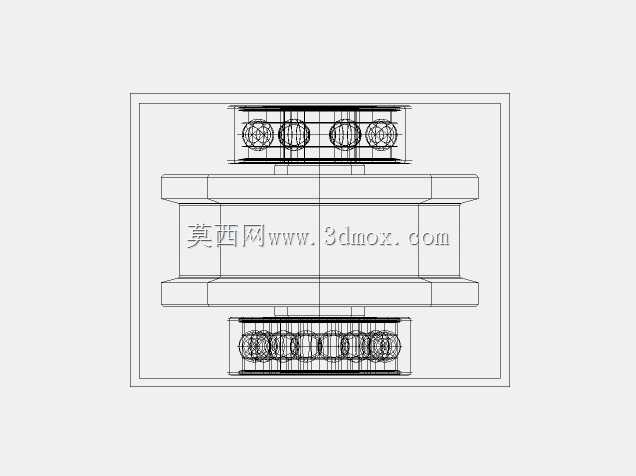

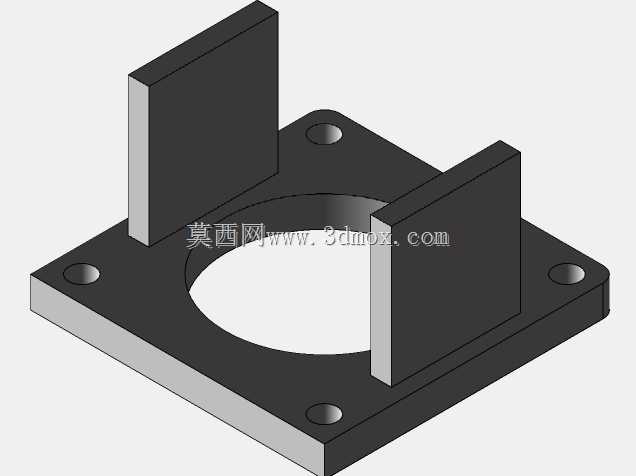

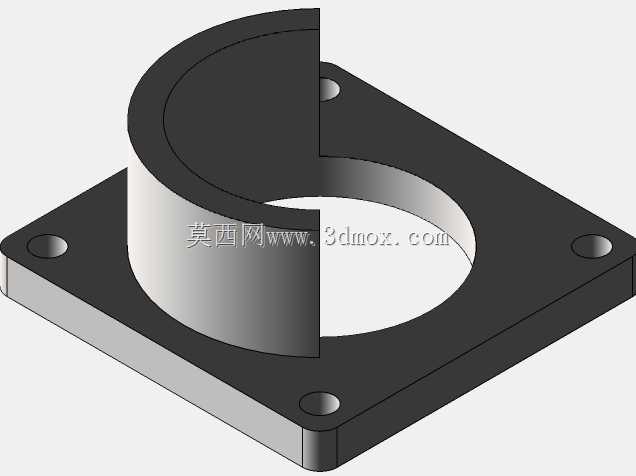

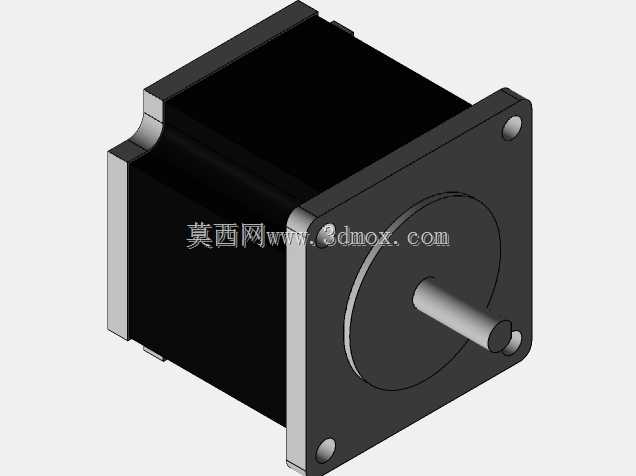

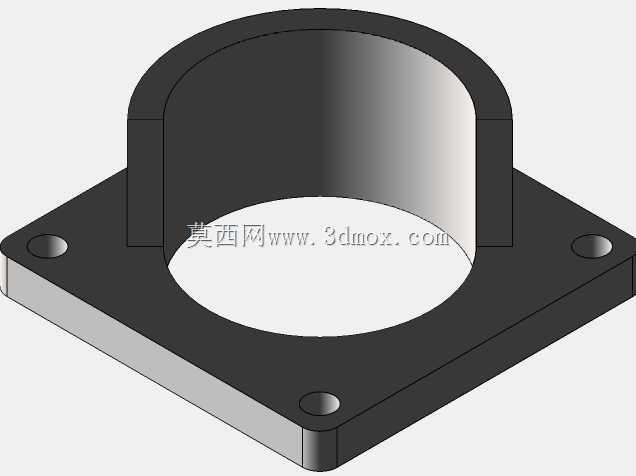

　　这款L型直角安装支架，主要面向小型步进电机驱动的辊道输送场景设计，常见于桌面级自动化实训台、小型物料分拣线、轻载微型输送单元的电机端固定环节，用来解决步进电机与输送辊道安装面存在垂直落差时的定位固定问题，避免电机输出轴与辊道传动轴出现同轴度偏差，降低传动过程中的径向跳动与异响风险。从结构设计来看，支架采用90度弯折的一体化钣金构型，两个互相垂直的安装面分别承担不同的连接功能：水平安装面开有大直径中心通孔，孔径匹配常规42系列步进电机的输出轴端避让需求，四个角位置的沉头安装孔用于将支架整体固定在输送线的侧装基板或者铝型材框架上，沉孔设计可以让紧固螺丝的头部完全没入支架平面，不会出现凸起干涉电机本体安装的情况；垂直安装面开有三个呈三角排布的通孔，对应步进电机端面的标准安装孔位，安装时电机从垂直面外侧贴紧固定，输出轴穿过垂直面与中心通孔后直接对接输送辊的传动端，省去了额外的轴转接座，缩短了传动链的长度。

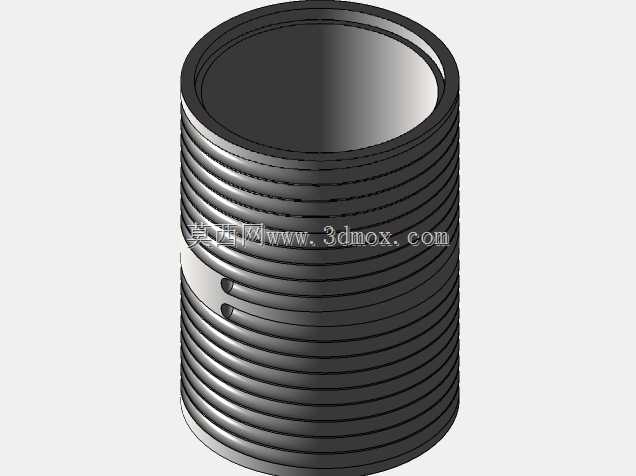

　　设计过程中重点考量了安装边界的适配性，水平安装面的边长尺寸刚好覆盖42步进电机的安装法兰外轮廓，不会因为尺寸过大占用过多输送线侧方的安装空间，也不会因为尺寸过小导致固定时螺丝孔距不足、连接强度不够；垂直面的高度经过匹配计算，刚好让电机输出轴的中心高度与常规直径20mm微型输送辊的中心高度对齐，安装时不需要额外调整垫片来补偿高度差，降低现场装配的调试工作量。弯折处采用了小半径圆角过渡，既避免了直角锐边带来的装配划伤风险，也通过弯折工艺自然形成加强筋结构，不需要额外焊接加强筋就能满足轻载输送场景下的结构强度要求，当电机带动输送辊启停时，支架可以承受电机输出的反扭矩，不会出现固定面变形、电机移位的问题。

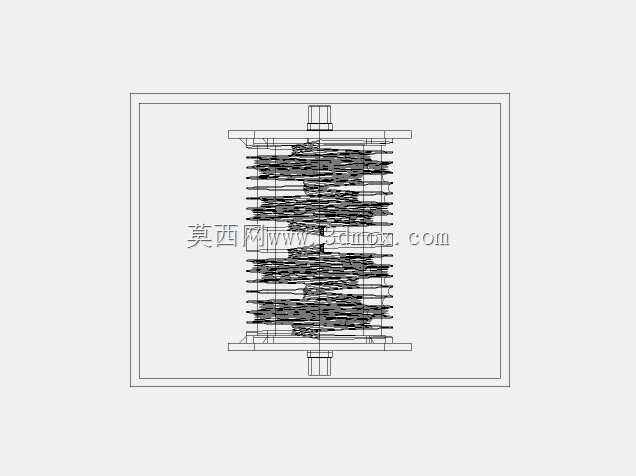

　　在实际应用场景里，这类支架多用于教学实训类的微型输送线搭建，因为实训场景下经常需要反复拆装电机、调整输送位置，一体化的L型支架不需要现场拼接角件，拆装效率更高，同时两个安装面的垂直度经过工艺管控，安装后电机轴与输送辊的平行度更容易保证，不会因为安装面歪斜导致传动带过早磨损。另外支架的表面采用发黑处理，在实训车间的环境里具备基础的防锈能力，日常使用中不需要频繁做表面防腐维护，黑色的外观也和多数工业级步进电机的外壳颜色匹配，整体视觉一致性更好。

　　设计时也预留了一定的适配余量，垂直安装面的三个安装孔采用略大于标准安装螺丝直径的光孔，允许安装时做小范围的位置微调，补偿铝型材框架安装时的孔位加工误差，降低对框架加工精度的要求，适合非高精度加工的DIY实训设备搭建场景。水平安装面的四个沉孔同样预留了微调间隙，固定支架时可以顺着输送方向做小范围的位置调整，方便张紧对接的同步带或者联轴器，不需要重新在框架上打孔。从受力角度分析，支架的受力主要来自电机启停时的反向扭矩，以及输送辊传递过来的径向载荷，90度弯折的结构让载荷直接通过两个安装面传递到框架基体上，应力集中区域主要在弯折圆角处，小半径的弯折工艺让该区域的材料冷作硬化，强度比平板区域更高，完全可以满足小型步进电机额定扭矩下的载荷要求，不会出现长期使用后弯折角开裂的问题。
