米思米标准树脂套筒型分离锁结构

在注塑模具的开模动作控制环节，分离锁是控制模板开模顺序的核心功能部件，树脂套筒型分离锁依靠尼龙树脂的胀紧摩擦力实现锁止，相比传统钢制扣机结构，具备安装便捷、无刚性碰撞、运行噪音低的优势，广泛应用于中小型注塑模具的顺序开模控制场景，尤其适配需要先完成定模侧抽芯、再开主分型面的模具结构，可避免开模顺序错乱导致的产品拉伤、抽芯机构损坏等问题。

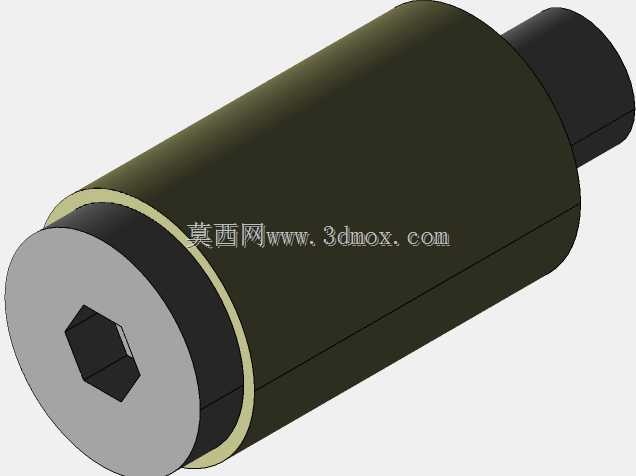

本次呈现的PL20规格分离锁遵循米思米标准尺寸体系，整套组件包含黑色内六角锁止螺栓、黄色树脂胀套两个核心部分，锁止螺栓头部为标准内六角圆柱头结构，螺杆段分为光杆定位段与螺纹锁紧段，光杆段与树脂套筒内孔采用间隙配合，螺纹段用于将螺栓固定在需要锁止的模板侧。树脂套筒采用高强度耐磨尼龙材质加工，外圆与模板安装孔采用过盈配合压装，套筒内孔在未受螺栓锥面胀紧时为基准圆孔，当螺栓拧入套筒内孔时，螺栓端部的锥面会将树脂套筒向外撑开，使套筒外圆与安装孔内壁产生足够的静摩擦力，以此实现两块模板之间的锁止固定。

从设计逻辑来看，该款分离锁的锁止力可通过螺栓的拧入深度进行微调，螺栓拧入越深，树脂套筒的胀开量越大，锁止摩擦力越高，设计人员可根据模具的开模阻力大小调整锁止力，避免锁止力过大导致开模时模板振动，或是锁止力不足出现提前开模的问题。树脂套筒的黄色外观是行业内通用的尼龙锁模件标识色，方便模具装配人员快速识别配件类型，同时尼龙材质具备自润滑特性，长期反复开合使用不会出现金属件常见的咬合、锈死问题，维护成本极低。

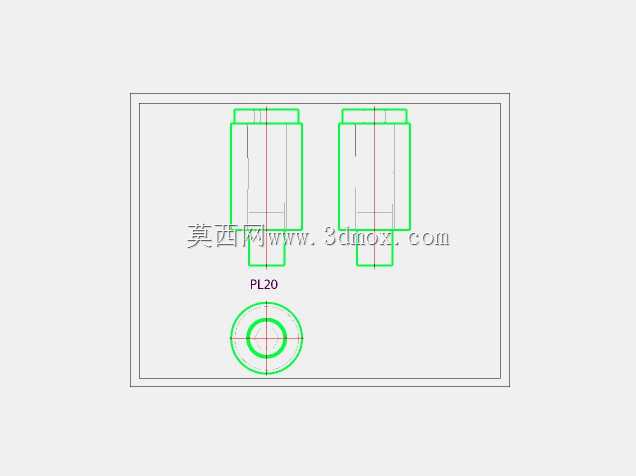

在安装边界尺寸上，PL20规格的分离锁适配直径20mm的模板安装孔，锁止螺栓头部外径为24mm，头部沉孔深度需匹配螺栓头部厚度，保证螺栓安装后头部不高出模板表面，避免合模时出现干涉。树脂套筒的压装深度需与模板厚度匹配，套筒两端需与模板安装面齐平，保证螺栓拧入时胀紧力均匀分布在套筒整个长度方向。安装时需注意锁止螺栓与树脂套筒的同轴度，若两者同轴度偏差超过0.1mm，会导致单侧胀紧力不足，出现锁止失效的问题，因此模板上的螺栓过孔与树脂套筒安装孔需采用一次装夹加工完成，保证孔位同轴度公差。

实际生产应用中，该类树脂套筒分离锁常成对布置在模具的对称位置，保证模板锁止力均匀分布，避免开模时模板出现偏载。当模具开模时，开模力超过树脂套筒的静摩擦力后，螺栓与套筒会自动分离，模板按照预设顺序完成开模动作，合模时螺栓会自动导入树脂套筒内孔，重新实现锁止，无需额外的解锁机构，结构可靠性远高于复杂的机械式扣机。相比钢制的锁模扣，树脂套筒型分离锁的成本仅为前者的三分之一，且更换便捷，当树脂套筒出现磨损导致锁止力下降时，只需将旧套筒从安装孔中顶出，压入新的套筒即可完成维护，无需拆卸整组锁止机构，大幅缩短模具的停机维护时间。

在三维建模过程中，该组件的建模重点在于树脂套筒的内孔锥面与螺栓端部锥面的配合角度匹配，标准米思米PL20分离锁的锥面角度为3度，建模时需严格保证锥面角度一致，避免装配时出现干涉或是胀紧力不足的问题。螺栓的螺纹段采用简化的装饰螺纹建模即可，无需绘制真实螺纹牙型，可减少模型的面数，提升装配体的运行流畅度。树脂套筒的外圆需设置0.02-0.03mm的过盈量，在装配体中模拟压装状态，保证虚拟装配与实际装配状态一致。

从选型适配角度来看，PL20规格的分离锁单组锁止力约为800-1200N，适配锁模力在200吨以下的注塑模具，若模具尺寸更大、开模阻力更高，可增加分离锁的布置数量，或是选用更大规格的PL25、PL30系列分离锁。设计时需注意分离锁的布置位置需避开模具内部的冷却水道、顶针孔、螺丝孔等结构，安装孔周边的模板厚度需不小于15mm，避免压装树脂套筒时出现模板开裂的问题。
