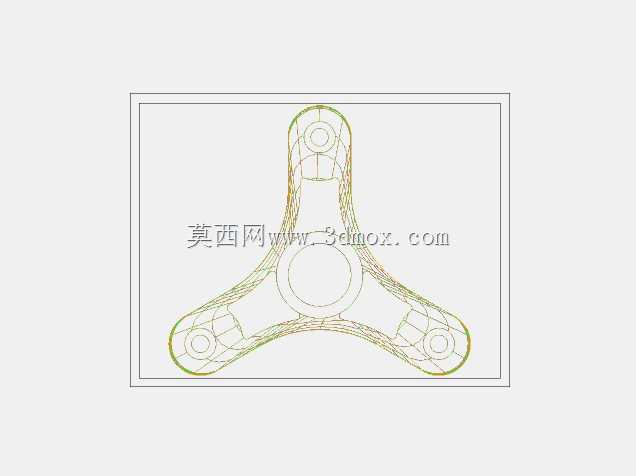

三耳带孔中心轴座连接支撑结构

　　这类三耳式中心轴座结构，常被用在中小型机电设备的动力输出端与执行机构的衔接位置，比如小型输送线的从动轮支撑、桌面级工装夹具的旋转基座、低压配电设备内操作机构的铰接点位，核心作用是为穿入中心通孔的转轴提供径向支撑，同时通过三个均匀分布的支耳完成与安装基面的固定，避免转轴运行时出现径向窜动。从结构设计逻辑来看，三个支耳采用120度周向均布的排布方式，相比两耳式支座，能在相同安装螺栓规格下分散每个固定点的受力，降低单个安装孔位的应力集中系数，尤其适合存在小幅振动的工作场景，不会因为长期受交变载荷出现单耳断裂的问题。

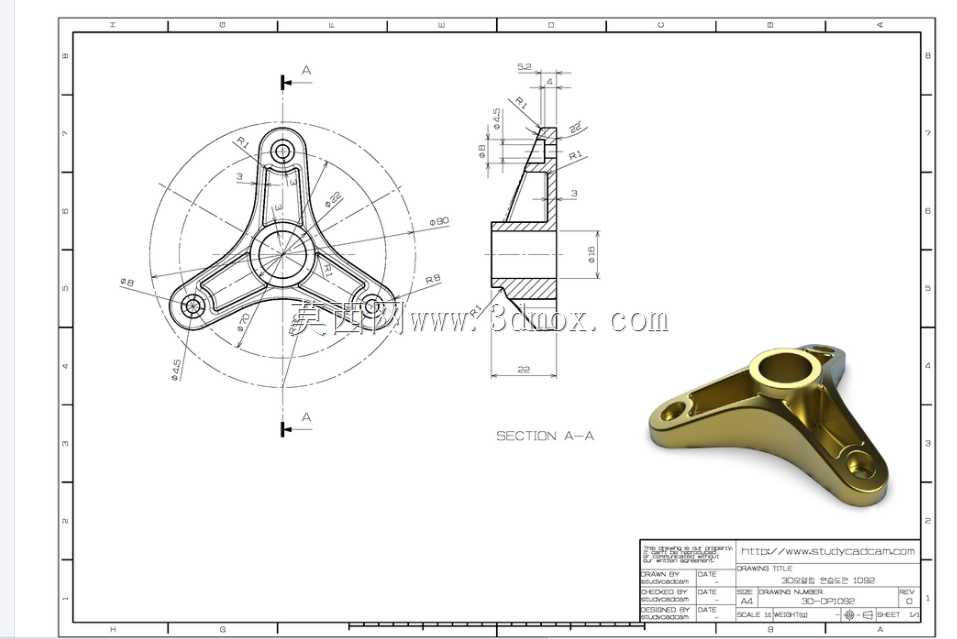

　　中心位置的通孔为台阶式设计，内侧的大直径段可嵌入含油轴承或者直线轴套，小直径段则用于对转轴的轴向位置做初步限位，减少额外加装轴用挡圈的空间占用，支耳上的安装孔为沉孔结构，安装时螺栓头可以完全没入支耳表面，不会突出平面干涉周边其他零部件的布置。设计这类结构时，首先要确认中心通孔的直径匹配所适配的转轴外径，通常轴与孔的配合间隙控制在0.02-0.05mm之间，既保证转轴转动顺畅，又不会出现过大的旷量；支耳的延伸长度需要结合安装基面的螺栓孔位间距确定，要保证三个安装孔的中心圆直径比中心轴座的最大外径大出至少一个螺栓公称直径的距离，给安装扳手留出足够的操作空间，避免装配时工具无法就位。

　　支耳与中心筒体的过渡位置采用了大圆角过渡，没有尖锐的直角连接，这一细节是为了降低铸造或者注塑成型时的应力集中，同时在承受径向载荷时，能让支耳的受力更平缓地传递到中心筒体上，不会在连接处出现应力断裂。从安装边界来看，这类支座的整体高度较低，三个支耳的底面处于同一水平面，安装时只需要保证基面的平面度公差在0.1mm以内，就能保证支座安装后中心通孔的轴线与基面垂直，不会出现转轴偏磨的问题；支耳上的沉孔深度要匹配所选螺栓的头部高度，保证螺栓锁紧后端面不高出支耳上表面，中心筒体的上端面可以根据使用需求加工出环形槽，用于安装密封圈或者防尘盖，避免粉尘、碎屑进入轴承配合位置加速磨损。

　　实际应用中，这类结构还常被改造用于气动执行元件的铰接支撑，或者小型机械手的旋转关节基座，三个支耳的固定方式相比法兰盘固定占用的径向空间更小，在安装空间局促的设备内部有更好的适配性，建模时需要注意支耳的厚度要匹配所承受的载荷大小，通常当中心通孔直径在20mm左右时，支耳厚度设置为8-10mm即可满足常规工况下的强度要求，不需要额外做加强筋结构，就能保证在额定载荷下的形变量控制在允许范围内。
