盘类异形槽路分度连接结构设计

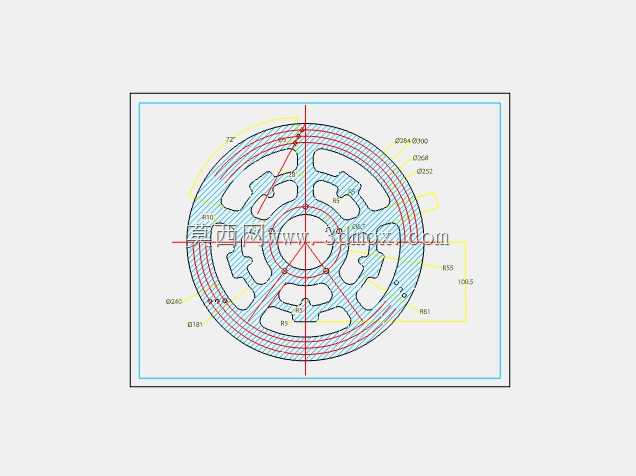

　　这类带周向异形槽的盘类分度零件，常应用在间歇传动机构、多工位回转工作台的分度定位环节，也可作为特种离合器的从动端连接盘使用，核心作用是通过周向均匀分布的异形槽路，配合对应销柱实现定角度的间歇传动，同时依靠盘体上的多层环形凸台与安装孔完成轴向与径向的定位固定。从结构设计逻辑来看，整个盘体以中心通孔为装配基准，中心孔直径181，可直接穿过对应规格的主轴或定位芯轴，最外侧盘体直径240，整体外轮廓为正圆形，最大外圆半径81，这个尺寸边界决定了零件安装时所需的径向预留空间，安装时需保证周边至少留出5mm以上的间隙，避免转动过程中与周边机架产生剐蹭。

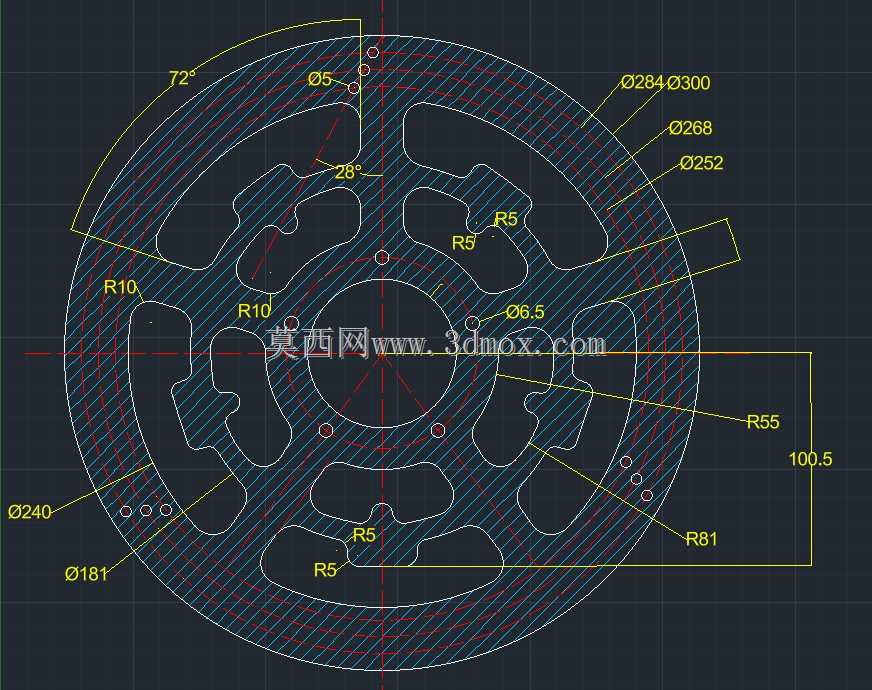

　　盘体上的周向槽路采用非对称轮廓设计，所有槽路的内凹圆角统一为R5，槽路的外边缘定位半径为R55，这个尺寸是配合传动销的运动轨迹确定的，能保证销柱在槽内滑动时无卡滞，同时传递额定扭矩时接触面的压应力处于材料许用范围内。周向定位孔的排布采用双角度分度逻辑，其中一组小孔的分度夹角为72度，另一组定位特征的夹角为28度，不同角度的孔组分别对应不同的工位分度需求，可实现两种不同分度比的传动切换，小孔直径统一为5，安装时采用对应规格的圆柱销完成周向锁止，避免盘体与配合件产生相对转动。

　　盘体上的多层环形台阶分别对应不同的配合面，直径252、268、284、300的各层外圆，分别适配不同内径的轴承、密封件以及压盖，其中直径284的台阶面为主要轴向定位面，安装时该面与轴承内圈端面贴合，保证整个盘体的轴向窜动量控制在0.02mm以内。中心区域的R10圆角过渡，是为了降低盘体在承受交变扭矩时的应力集中，避免长期运转过程中在中心孔与辐板连接位置产生疲劳裂纹。盘体上直径6.5的通孔为减重孔，沿周向均匀分布，在保证整体结构刚度的前提下，尽可能降低盘体的转动惯量，减少间歇传动过程中的冲击载荷。从安装边界来看，盘体轴向方向的总厚度可通过标注的100.5尺寸确定安装空间，该尺寸是从盘体安装基准面到最外侧传动销伸出端的总长度，设计安装腔体时需保证轴向深度大于该尺寸3mm以上，留出密封件与调整垫片的安装空间。这类盘类零件在实际加工时，异形槽的轮廓精度直接影响传动的平稳性，建模过程中需严格保证各槽路的轮廓度公差在0.03mm以内，各分度孔的位置度公差不超过0.02mm，才能保证装配后传动过程无冲击、工位定位精度满足设计要求。

　　在实际应用场景中，这类结构常出现在多工位自动化装配设备的回转台、包装机械的间歇送料机构、轻工机械的分度进给单元中，相比传统的槽轮机构，这种集成式盘体结构将分度槽、定位孔、安装基准面集成在单一零件上，减少了装配环节的累积误差，同时整体结构更紧凑，能在较小的安装空间内实现大传动比的间歇分度运动。设计过程中需重点关注辐板的厚度设计，图中各层环形结构之间的辐板厚度经过刚度校核，在承受额定扭矩时的最大变形量不超过0.01mm，不会因为辐板变形导致槽路与传动销卡滞。另外，盘体上所有的锐边都需要做倒钝处理，尤其是异形槽的边缘位置，避免装配时划伤操作人员，同时减少传动过程中销柱与槽边的磨损，延长零件的使用寿命。
