轴端带内螺纹连接的阶梯轴加工件

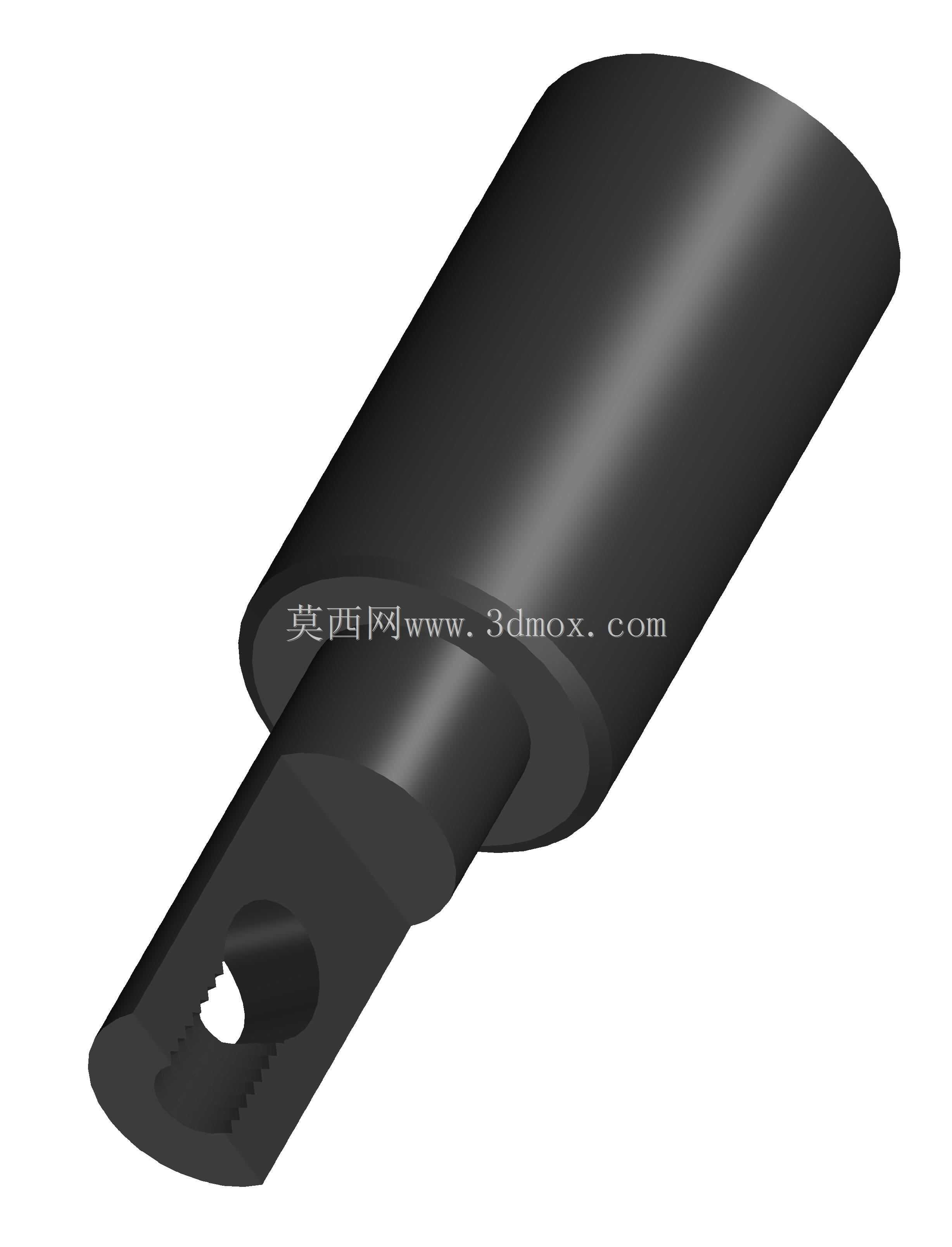

　　该轴类零件属于机械传动系统中的典型连接件，整体采用阶梯式圆柱结构设计，大直径圆柱段作为主体承载部分，小直径轴段向外延伸，轴端开设内螺纹孔，用于配套紧固件实现与外部负载、传动轮或连杆机构的锁紧固定，避免传动过程中出现轴向窜动。从实际应用场景来看，这类轴件常出现在小型动力传输单元、教学实训加工装置、轻载传动机构中，承担扭矩传递、部件定位的核心作用，大直径段可与轴承内圈配合实现旋转支撑，小直径段可穿过安装板件后通过螺纹锁紧，完成整个轴系的轴向固定。

　　设计过程中，阶梯轴的各段直径差经过受力核算，既保证轴肩位置能够为轴承、隔套提供足够的定位支撑面，又避免直径突变过大造成应力集中，降低长期交变载荷下的断裂风险；轴端内螺纹的深度与公称直径经过匹配计算，能够满足常规锁紧工况下的螺纹啮合强度要求，螺纹孔入口处做了微小倒角处理，既方便螺栓旋入对位，也能去除加工毛刺避免装配时刮伤螺纹表面。外形尺寸方面，主体大圆柱段的长度与直径比例适配常规深沟球轴承的安装宽度，伸出的小轴段长度预留了安装板件厚度、锁紧垫片厚度以及螺母旋合长度的总安装边界，装配时无需额外切割调整即可满足多数轻载传动工位的安装需求；轴件外圆表面的加工粗糙度满足旋转配合的精度要求，轴肩端面与轴线的垂直度经过公差约束，保证轴承安装后不会出现偏载，延长支撑部件的使用寿命。

　　在加工实现层面，该零件可通过普通车床完成外圆车削、阶梯成型、端面加工工序，后续通过钻床、攻丝设备完成轴端内螺纹的加工，整体加工工序简洁，材料可选用45号钢经调质处理获得足够的强度与韧性，适配教学实训场景下的机加工练习需求，也可直接用于低转速、轻负载的小型传动设备中。实际装配使用时，大直径段与轴承配合后装入设备的安装座孔内，小直径段穿过待连接的传动部件安装孔，加装防松垫片后拧入对应规格的螺栓，即可实现传动部件与轴的刚性连接，运转过程中轴体随动力源旋转，带动端部连接的部件同步转动，轴肩位置承担轴向的定位载荷，螺纹连接结构传递扭矩的同时防止连接部件松脱。

　　这类结构的轴件没有复杂的异形曲面，建模过程中通过旋转特征即可完成主体结构成型，后续添加螺纹孔特征即可完成整体模型构建，建模时需注意各段轴径的同轴度约束，以及轴肩位置的退刀槽尺寸预留，还原实际加工的工艺要求，避免出现无法加工的结构设计。
