SAE巴哈赛车钢管桁架式车架结构设计

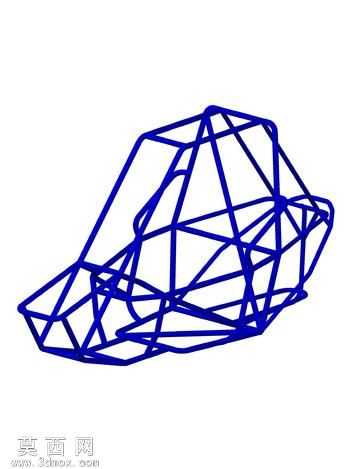

本作品为SAE迷你巴哈赛事专用的钢管桁架式车架三维模型，整体采用空间线框式结构搭建，完整还原了参赛巴哈赛车的核心承载骨架形态。建模过程中严格遵循巴哈赛事的车架设计规范，以三维空间线构的方式清晰呈现每一根承载管材的走向、连接节点与空间排布，所有管材的交汇位置都做了精准的节点对位，确保结构传力路径清晰合理。设计阶段围绕赛事用车的实际使用需求展开，首先确定了驾乘人员的乘坐空间边界，预留出足够的驾驶操作、安全装备安装的空间余量，同时兼顾车架整体的轻量化要求，通过三角形稳定结构的大量运用，在减少冗余管材使用的前提下保障整体结构的抗扭、抗冲击性能。模型清晰展现了车架从前部防撞缓冲区、中部驾驶舱承载区到后部动力总成安装区的完整结构分区，前部结构做了吸能溃缩的空间预留，中部驾驶舱区域围绕驾乘人员的周边排布了高密度的加强管架，形成可靠的安全防护笼结构，后部则根据动力系统、传动系统与行走机构的安装点位，预留了对应的安装支座连接位置，所有管材的连接角度都经过反复调整，既避免了应力集中的锐角交汇，也最大化提升了空间利用率。整个车架模型没有添加多余的装饰性结构，完全以功能实现为核心导向，每一根管材的排布都经过受力逻辑的推演，能够直接用于后续的有限元结构分析、管材下料加工与整车装配验证，为参赛队伍的整车设计提供精准的车架三维数据支撑，可有效缩短设计迭代周期，帮助设计团队快速完成整车的布局匹配与性能校验。
