教学用引擎与风机组合装置三维结构设计

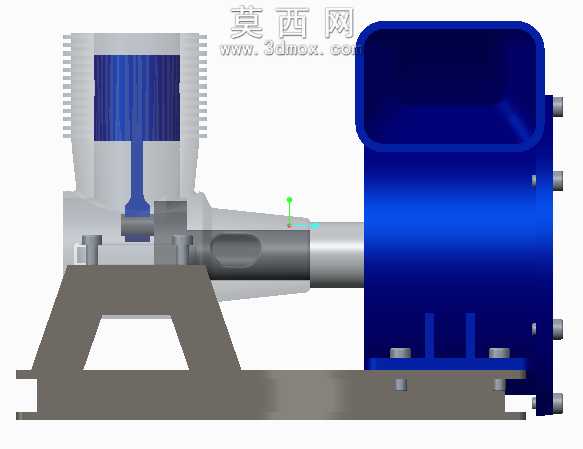

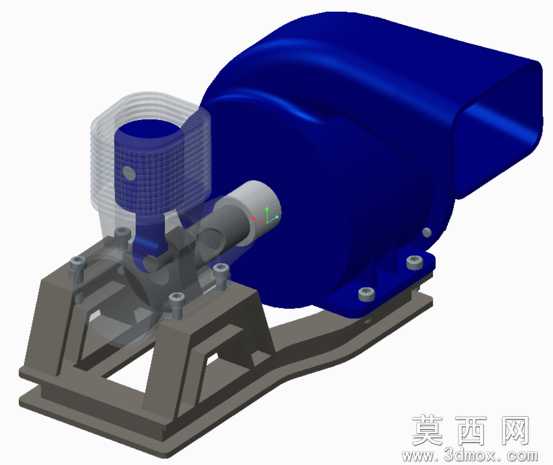

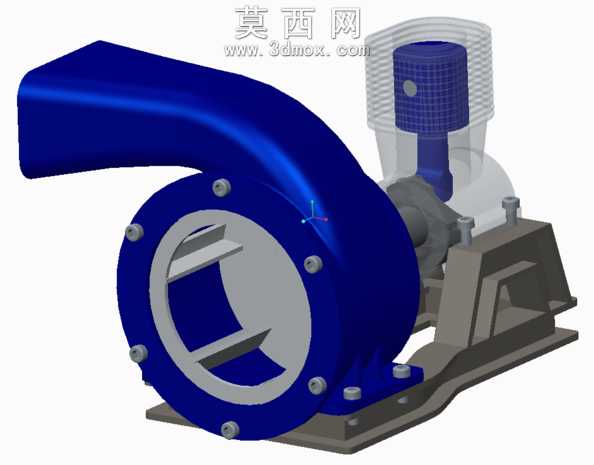

本作品为面向机械教学场景打造的引擎与风机组合装置三维模型，整体建模过程严格遵循机械设计规范，先从核心功能部件的结构拆解入手，完成整体装配逻辑的梳理后再逐件开展参数化建模。建模阶段首先搭建风机蜗壳主体，采用曲面放样命令构建流畅的弧形出风流道，对蜗壳内壁的曲面曲率做连续校验，保证流道过渡无突兀折角，减少流体输送过程中的阻力损耗；蜗壳端盖采用圆周阵列方式布置连接螺栓孔，每个螺栓孔的沉台深度、孔径参数均按照通用紧固件标准设定，端盖与蜗壳主体的配合面预留合理的装配公差，还原真实机械装配的间隙要求。叶轮部分采用实体拉伸与圆周阵列结合的方式制作叶片，叶片的倾斜角度经过反复调整，兼顾结构强度与送风效率，叶轮与主轴的配合位置设计有键槽结构，还原真实的扭矩传递结构。引擎部分采用半透明化材质处理上部缸体结构，既可以直观展示内部活塞、连杆的运动空间布局，又能清晰区分引擎与风机的功能模块边界；引擎底座与风机共用一体化安装机架，机架采用焊接钢结构的建模逻辑，通过不同厚度的型材拼接成型，机架上的安装定位孔、减震垫安装位都做了精细化还原，保证整体装置的安装稳定性。材质渲染阶段，风机蜗壳与端盖采用亮蓝色金属烤漆材质，调整材质的反光度与粗糙度参数，模拟工业设备漆面的哑光金属质感；机架部分采用深灰色铸铁材质，添加细微的铸造纹理提升真实感；引擎缸体的透明部分采用高透亚克力材质，设置合适的折射率参数，让内部结构的展示清晰不突兀；连接螺栓、主轴等传动部件采用镀锌钢材质，突出金属加工件的光亮质感。设计思路上以教学演示为核心目标，将引擎的动力输出端与风机叶轮主轴做直连传动设计，简化了冗余的传动结构，让学习者可以直观理解动力从引擎输出到风机叶轮转动、最终产生风压的完整工作流程，所有部件的建模都保留了可编辑的参数化特征，方便教学过程中对结构尺寸、装配关系做调整演示，帮助学习者快速掌握流体动力设备与动力装置的组合设计逻辑。
