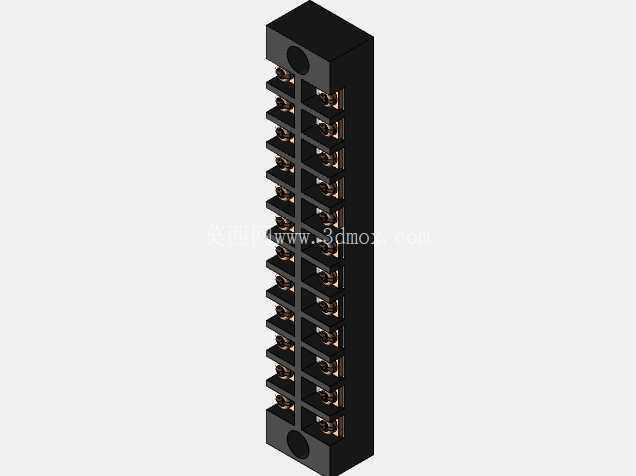

双排栅栏式接线端子结构设计

项目分类:通用五金配件 发布时间:2025-01-05 ID:884222
  • 双排栅栏式接线端子结构设计

  在低压电气柜、工业控制设备、小型电源装置的布线环节里,这类双排栅栏式接线端子是解决多回路导线可靠接驳的核心基础部件,日常选型时经常会碰到导线排布杂乱、接线后易松脱、不同回路间绝缘距离不足的问题,这款端子的结构设计刚好针对性解决了这类现场痛点。从实际使用场景来看,这类端子常被用在交直流电源回路分线、控制信号中转接驳、小型变压器出线端接线的位置,单排可承载10路独立接线,双排对称排布的结构能在有限的安装宽度内,实现双倍的接线点位承载,相比单排同位数端子,能减少近40%的导轨安装空间占用,很适合安装空间局促的小型电控箱内部布线使用。

  从功能特性上看,端子的基座采用整体式绝缘基座设计,基座上下两端预留的圆形安装孔,可直接通过螺丝完成基座与安装面板的固定,不需要额外搭配导轨卡扣,安装方式灵活,既可以平装在绝缘安装板上,也可以通过转接支架固定在标准DIN导轨上,适配不同设备的安装条件。每一个接线位之间都设置了凸起的绝缘隔栏,也就是栅栏结构,隔栏高度完全覆盖接线螺丝的顶端,能避免相邻接线位的导线铜丝外露造成的短路风险,同时也能防止检修时螺丝刀误触相邻带电端子引发的安全问题。内部的导电件采用铜质压接结构,接线时导线剥头后直接插入接线腔,拧紧顶部的压接螺丝即可完成导线固定,压接面做了防滑齿纹处理,即使是多股软导线,压接后也能保持足够的抱紧力,不会因为设备运行时的振动出现导线松脱、接触电阻变大的问题。

  设计这款端子的三维结构时,首先要明确安装边界的尺寸约束,基座的整体宽度、厚度、高度需要匹配常规电控箱的内部安装间距,相邻接线位的中心距严格按照低压电气的安全绝缘距离设置,确保不同电位的接线点之间爬电距离满足AC380V回路的绝缘要求。建模过程中,基座的绝缘隔栏与主体采用一体化结构设计,避免拼接式基座带来的装配间隙,减少灰尘、潮气在间隙内积存造成的绝缘性能下降问题;接线腔的内部尺寸要匹配常用导线的线径范围,既要保证1.5-4平方毫米的单股或多股导线能顺利插入,也要避免腔室过大导致导线压接时出现偏斜、压接不牢的问题。顶部的压接螺丝采用标准机牙螺纹,螺丝长度经过精准核算,拧到底部时不会顶穿基座底部,同时能保证压接片对导线的压紧力达到可靠连接的要求,不会出现压接过紧损伤导线、或者压接过松接触不良的情况。基座上下两端的安装孔位置做了沉台设计,固定螺丝拧入后螺丝头不会高出基座表面,避免影响周边元器件的安装排布,也能防止螺丝头外露造成的带电隐患。

  从实际选型适配的角度看,这类端子的额定载流量需要匹配内部导电件的截面积,建模时导电件的厚度、宽度都要对应额定电流的载流要求,避免长期满负荷运行时导电件过热,引发绝缘基座老化加速的问题。端子的接线方向采用正面进线、正面压接的设计,布线时所有导线都从端子正面接入,检修时不需要探到端子侧面操作,在狭小的电控箱内部也能方便完成接线、拆线作业。双排接线位采用错位排布的结构吗?不,这款是上下对齐的双排结构,每一列的上下两个接线位分别对应独立的导电回路,也可以根据使用需求,通过短接片将同列的上下接线位连通,实现进线分线的功能,不需要额外外接分线端子,进一步简化柜内布线结构。另外,基座的边角位置都做了圆角过渡处理,没有尖锐的棱角,安装操作时不会划伤操作人员的手部,也不会刮破导线的绝缘层,符合电气元器件的安全设计规范。在三维建模的细节处理上,导电件与绝缘基座的配合间隙控制在合理范围,既保证导电件能顺利卡入基座的卡槽内不会松动,也不会因为间隙过小造成装配困难,压接螺丝与导电件的螺纹孔同轴度要保证足够的精度,避免螺丝拧入时出现偏斜,导致压接片受力不均影响压接可靠性。
